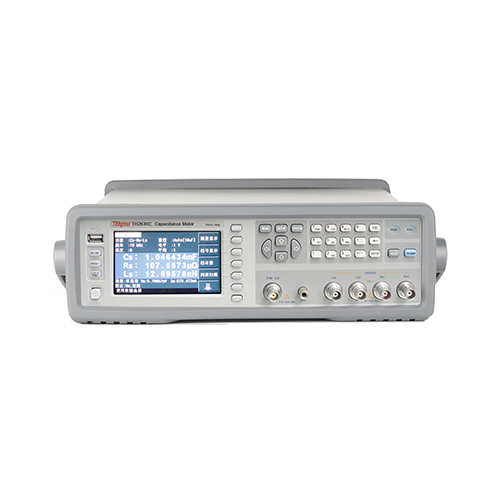

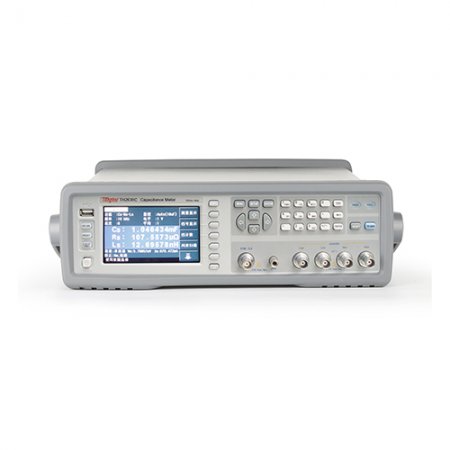

电容测量仪 TH2638C 测试仪
电容测量仪TH2638C 可以用于电容生产企业的生产线上对电容的频率、电平、阻抗等进行高速测量，采用高清的4.3TFT LCD显示器，测量的数据可以在屏幕直接读出，测量仪的前面板上还设有各种软按键和快捷键，便于用户使用。用户一定要严格按照操作说明书使用仪器，以及使用与仪器配套的测试夹具与测试电缆，开机预热也不能少于30分钟，这样才能保证测量到精确的测量结果。在测量时，通常是用夹具把被测件连接到仪器上，被使用的测试夹具是适合于......
产品描述
电容测量仪TH2638C可以用于电容生产企业的生产线上对电容的频率、电平、阻抗等进行高速测量，采用高清的4.3TFT LCD显示器，测量的数据可以在屏幕直接读出，测量仪的前面板上还设有各种软按键和快捷键，便于用户使用。用户一定要严格按照操作说明书使用仪器，以及使用与仪器配套的测试夹具与测试电缆，开机预热也不能少于30分钟，这样才能保证测量到精确的测量结果。在测量时，通常是用夹具把被测件连接到仪器上，被使用的测试夹具是适合于被测件的形状。但是为了避免损坏设备，不要在仪器测试端加有直流电压或电流的被测元器件。特别是电容器，因为电容可以被充电的，在准备连接或测试前应将电容完全放电后，再用夹具把电容与测量仪器连接进行检测。
TH2638C电容测量仪使用说明书
测试频率：高达1kHz，3频点
精度：容量C：±0. 07%，损耗D：士0. 0005
测试速度：很快2. 3ms/次，5档速度选择
11档分选，PASS/FAIL指示，档计数功能
超稳定的ESR 1μ Q读数分辨率
10点列表扫描，可对频率、电压进行扫描
V、I测试信号电平监视功能
低阻抗测试，信号电平补偿功能
内部文件存储和外部U盘文件保存
测量数据可直接保存到U盘
截屏保存到U盘
兼容SCPI命令集

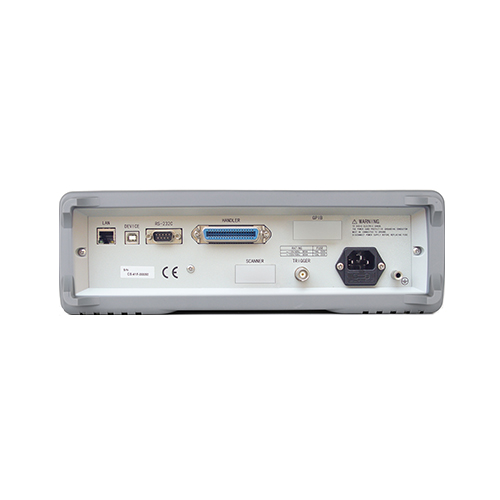

RS232C、USB CDC、 LAN、GPIB接口
HANDLER接口、SCANNER接口、机械手接口
接触检查功能
同步信号源
TH2638C主机
TH26011BS 四端对开尔文测试电缆
TH26005C 四端测试夹具
TH26010 镀金短路板

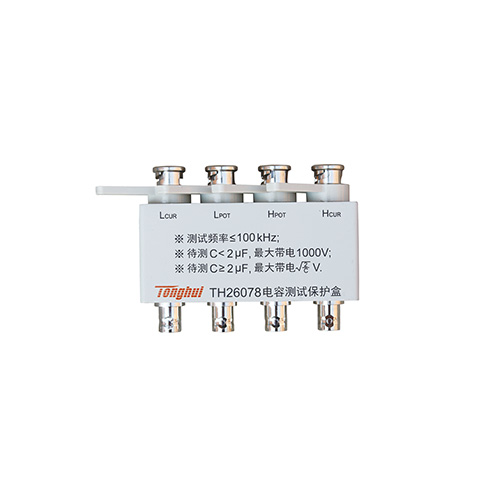

TH26078 测试夹具（可选配）
高速精密电容测量仪TH2638C操作说明书
| 产品型号 | TH2638C |
| 显示 | 4.3TFT LCD显示器480×272 |
| 基本测量准确度 | 容量C：±0.07%，损耗D：±0.0005 |
| 测试频率 | 100Hz，120Hz，1kHz |
| AC信号电平 | 0.1V—1V，分辨率0.001V |
| 信号源输出阻抗 | 0.3Ω、1.5Ω、10Ω根据阻抗自动调整 |
| 测试参数 | Cp-D，Cp-Q，Cp-Rp，Cp-G，Cs-D，Cs-Q，Cs-Rs，Cs-Rs-Ls |
| 测试速度(ms/次) | 2.3ms，10ms，40ms，55ms，75ms |
| 测试电容量程分布 | 1pF，2.2pF，4.7pF，10pF，22pF，47pF，100pF，220pF，470pF，1nF，2.2nF，4.7nF，10nF，22nF，47nF，100nF，220nF，470nF，1μF，2.2μF，4.7μF，10μF，22μF，47μF，100μF，220μF，470μF，1mF |
| 列表扫描 | 10点，扫描参数：测试频率、AC电压 |
| 通用功能 |
串、并联等效模式，测试电缆长度：0、1m，平均：1-255次，校准：开路、短路、负载，ALC功能， 量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-999s，键盘锁定功能 |
| 独有功能 |
接触检查功能，同步信号源功能，频率偏移功能（TH2638）、Cs-Rs-Ls（TH2638A）低输出阻抗， 电平补偿功能，一键截屏功能、一键记录功能 |
| 比较器 | 11档分选，PASS/FAIL指示，档计数功能 |
| 存储 | 40组仪器内置测试设定文件；USB存储器：40设定文件、GIF图像、CSV数据文件 |
| 接口 | RS232C，LAN，USBCDC，HANDLER |
