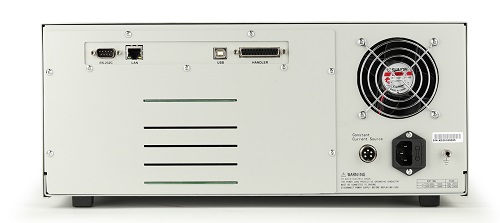

同惠电子TH8602-1 线材综合测试仪
产品描述
■ 测试脚位: 64PIN ,四端测试
■ 测试功能: 导通、瞬通、瞬断、耐压、绝缘、被动元件
■ 专利高低压分离技术，自身绝缘阻抗>100GΩ
■ 内置10A独立直流恒流源用于测试压降
■ 7寸TFT LCD真彩显示器，800X480分辨率，16位色
■ 可通过U盘在线升级程序
■ 中英文可选操作界面
■ （专利）提供4种高压测试方式：一对其他、二分法、自动测试，接地测试4种方式
■ 提供优秀可靠的电弧侦测功能
■ 测试电阻、电容、二极管等元件，采用了四端测试技术。测试精度更高采用了电压电流分离并行采样技术
■ 支持Typec相关线材测试，提供了整套测试方案。加入了元件一键设定功能。
■ 内设独立的读写芯片的模块检测线材中的芯片是否正常
■ 支持连接头测试提供多产品测试功能每产品的信号输出
■ 支持多文件测试，为复杂线材提供更多更灵活的方案
■ Handler有16路输出，很多支持40路输出
■ 通讯指令提供了两套指令系统：SCPI和ModeBus
■ 提供仪器自检以及维修功能，进行在线排查仪器故障
同惠电子TH8602-1 线材综合测试仪应用
-
■ 通讯和IT
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、 USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE硬盘连接线、SATA硬盘连接线等
■ 汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线
■ 电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、GPIB连接线、USB延长线、多芯插座
■ 元器件
无源器件：电容、电感，电阻，二极管，电容极性、压降
■ 安规测试
交流耐压、直流耐压、绝缘绝缘
同惠电子TH8602-1 线材综合测试仪技术参数
-
参数
TH8602-1
TH8602-2
TH8602-3
TH8602-4
测试脚位Pin
64
128
192
256
被动元件
信号源
50Hz — 300kHz, 1Vrms
电容测量
1pF — 1000μF
直流电阻DCR
5mΩ — 10MΩ
导通/瞬通
5mΩ — 950Ω
直流耐压
电压:5V — 1000V; 电流:1μA — 11.5mA
交流耐压
电压:50V — 750V; 电流:0.01mA — 11.5mA
电弧侦测
8级
绝缘电阻
电压:5V — 1000V; 电阻:1MΩ — 5GΩ
断短路
1kΩ — 50kΩ
二极管测试
正向压降：0 — 7.5V；发光二极管点亮时间设置；反向漏电流
测试速度
瞬间断短路：4ms
瞬间断路：5us — 2ms
| 同惠电子TH8602-1 线材综合测试仪标配 | |||||
| 配件名称 | 型号 | ||||
| TH8602转接板（内四线） | TH26060B | ||||
| TH8602测试线 | TH26060D | ||||
