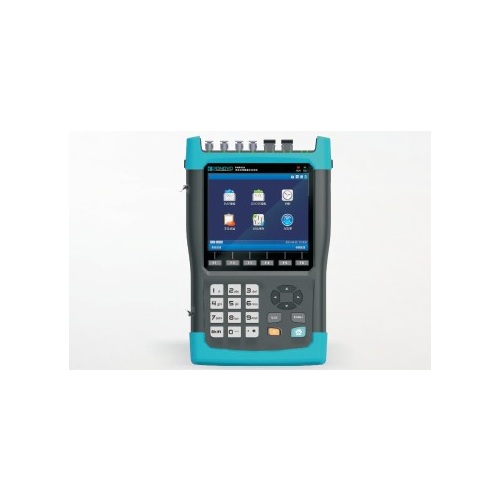

PNS620手持式网络报文分析仪
PNS620手持式网络报文分析仪也是北京博电的一款PNS620手持式网络报文分析仪，这款就比较方便，因为是手持式的，所以在现场使用的时候都特别的方便适合。加上现在使用的 仪器仪表 比较适合现场使用，而且都追求一个快捷方便，而PNS620手持式网络报文分析仪就可以现场进行一个分析以及报文，说起来之前也有一款报文分析仪，但是不是手持式的，所以这款PNS620手持式网络报文分析仪我们也是觉得很方便，PNS620手持式网络报文分析仪是针对智能变电站......
产品描述
PNS620手持式网络报文分析仪也是北京博电的一款PNS620手持式网络报文分析仪，这款就比较方便，因为是手持式的，所以在现场使用的时候都特别的方便适合。加上现在使用的仪器仪表比较适合现场使用，而且都追求一个快捷方便，而PNS620手持式网络报文分析仪就可以现场进行一个分析以及报文，说起来之前也有一款报文分析仪，但是不是手持式的，所以这款PNS620手持式网络报文分析仪我们也是觉得很方便，PNS620手持式网络报文分析仪是针对智能变电站现场调试设计的专用测量测试工具，可对光数字信号进行分析，同时兼具光数字保护的测试功能，是智能变电站现场施工(调试)及变电站维护(检修)人员的有效工具。
PNS620手持式网络报文分析仪是针对智能变电站光数字信号的测试测量工具，可对IEC61850-8-1， IEC61850-9-1/2，IEC60044-8等格式报文进行实时解析和监视，同时兼具光数字保护的测试功能。数值分析功能可对采样值信息、GOOSE信息进行数值分析和报文状态信息分析，以直观的方式实时显示遥测遥信量数据；报文发送（发送IEC61850-9-1/2，IEC60044-8、GOOSE报文）和GOOSE订阅功能，可满足光数字保护测试的要求；并支持光B码、IEC61588对时及光功率测试等功能。携带方便，运行稳定、操作人性化，是智能变电站检修的有效工具。
PNS620手持式网络报文分析仪是针对智能变电站光数字信号的测试测量工具，可对IEC61850-8-1， IEC61850-9-1/2，IEC60044-8等格式报文进行实时解析和监视，同时兼具光数字保护的测试功能。数值分析功能可对采样值信息、GOOSE信息进行数值分析和报文状态信息分析，以直观的方式实时显示遥测遥信量数据；报文发送（发送IEC61850-9-1/2，IEC60044-8、GOOSE报文）和GOOSE订阅功能，可满足光数字保护测试的要求；并支持光B码、IEC61588对时及光功率测试等功能。携带方便，运行稳定、操作人性化，是智能变电站检修的有效工具。
PNS620手持式网络报文分析仪主要功能
1.支持报文监测以及报文录波（标准pcap格式），支持录波分析；
2.支持IRIG-B以及IEEE 1588对时方式，提供时间同步以及查看时钟源时间功能；
3.支持IEC 61850-9-1/9-2/9-2LE报文收发，报文ASDU数目1~8可选；
3.支持IEC 61850-9-1/9-2/9-2LE报文收发，报文ASDU数目1~8可选；
4.可以模拟合并单元（MU）输出IEC 61850-9-1/9-2、IEC 60044-7/8光数字报文，对光数字继电保护装置进行测试；
5.支持直流法测试光数字电压、电流互感器、变压器的极性；
6.支持光功率测量，测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
7.支持SMV、GOOSE报文监测，可对报文进行异常统计。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；
8.支持IEC60044-7/8（FT3）采样值报文收发功能,可选2.5Mbps、5Mbps、10Mbps传输波特率；
9.支持核相测试功能；
9.支持核相测试功能；
10.支持IEC 61850-9-1/2、IEC 60044-7/8（FT3和FT3扩展）、GOOSE、IRIG-B、IEEE1588等标准规约，可接入智能变电站过程层、间隔层之间的任意网络节点收发报文；
11.支持智能变电站全站系统配置文件（SCD、ICD、CID）解析，实现采样值、采样通道信息、GOOSE信号的自动配置；
PNS620手持式网络报文分析仪特点
1.可模拟智能终端或者光数字继电保护装置发送GOOSE报文
2.大屏幕图形彩色液晶显示，直观友好的界面菜单，信息详细直观、按键操作方便易用；
3.采用电池供电，方便携带使用，一次充满电后可正常使用8小时以上。
4.支持标准SCL文件导入，提取需要的装置实例配置信息；
5.自动探测采样值报文，实时显示采样值报文参数
6.实时显示每个通道的波形、幅值、相位
7.能同时接收来自两个MU的信息（点对点方式）
8.支持SMV 多个状态按预先设定序列输出测试，较大状态数可达10 个。测试结果清晰明了，GOOSE 动作以试验结果列表方式给出；
9.支持报文监测以及报文录波（标准pcap格式），支持录波分析；
10.自动探测GOOSE报文，实时显示GOOSE报文参数
11.可模拟合并单元(MU)输出采样值报文，对光数字继电保护装置进行测试
12.实时显示采样值、GOOSE报文源码

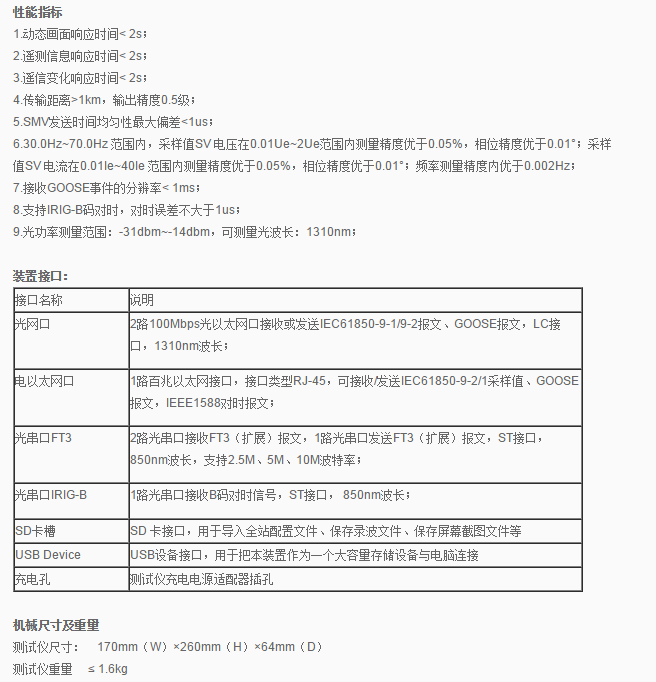

PNS620手持式网络报文分析仪技术参数
