HCE先导式平衡笼式调节阀是一种改进型压力平衡式的调节阀，介质自上而下流动。HCE先导式平衡笼式调节阀在普通笼式调节阀基础上新增了先导阀芯来实现小开度调节，使得阀门整体调节能力得到提高。阀体结构紧凑，流体通道呈S型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高。

HCE先导式平衡笼式调节阀符合IEC534-2-1976标准。先导式调节阀密封效果好，切断能力强，对操作要求低，可作放空切断阀使用。HCE先导式平衡笼式调节阀泄漏量符合ANSI B16.104标准。HCE先导式平衡笼式调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。

HCE先导式平衡笼式调节阀适用于控制各种高温的高压流体。HCE先导式平衡笼式调节阀符合GB/T4213-2008标准。

HCE先导式平衡笼式调节阀规格
阀体形式：直通单座铸造球型阀
公称通径：DN40～300mm
额定CV值：11～1490
公称压力：PN1.6～6.4MPa，ANSI125～600，JIS10～40K
流体温度：-45～+566℃
连接方式：法兰型 Flanged：FF、RF、RJ、TG、MFM
焊接型 Welded ends：SW、BW
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M，Ti
阀内件材质：SUS304，SUS316，SUS316L，SUS410，SUS630
可调比：50：1
流体特性：线型 Linear，等百分比 EQ%
阀座泄漏量：ANSI Class V
执行机构：气动薄膜式 HA、气缸活塞式VA、VP

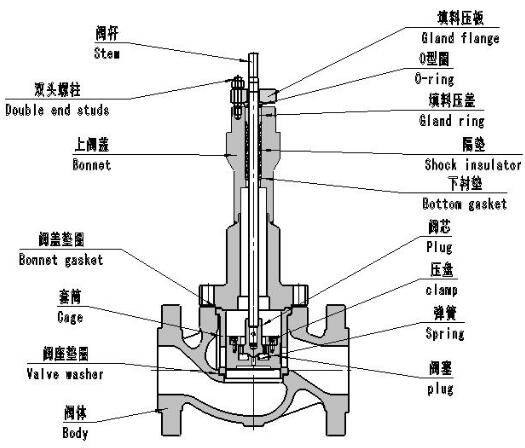

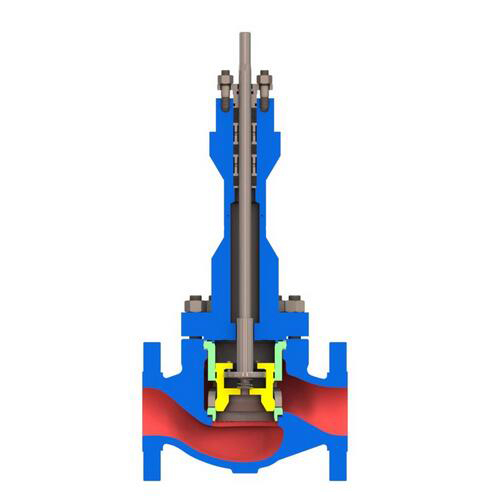

HCE先导式平衡笼式调节阀阀体结构
