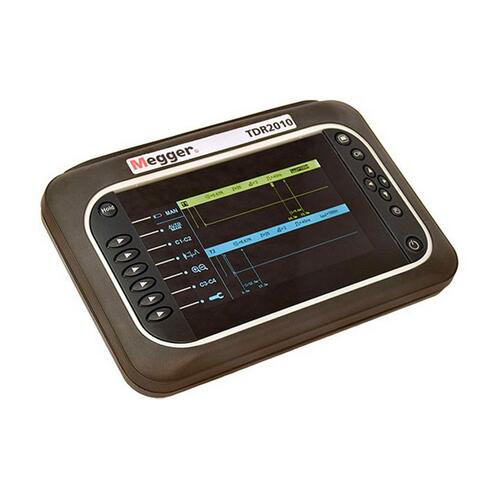

Megger的TDR2010高级双通道时域反射仪是一款复杂的双通道时域反射仪，非常适合在电信TVN-3电路和150V Cat IV电源电路内对成对金属电缆进行故障查找。高度先进的测量能力意味着很小分辨率仅为0.1m，而任何时候都可以测试20km的范围（取决于速度因数和电缆类型）。TDR2010高级双通道时域反射仪具有出色的多功能性，其输出阻抗（25Ω，50Ω，75Ω，100Ω和125Ω）以及完全可调的速度系数（0.2至0.99）适用于任何电缆组。另外，2ns脉冲可以进行近端故障定位。

TDR2010高级双通道时域反射仪具有非常直接的用户界面，导航键和软键，而自动选择基于所需范围选择较好设置。但是，这可以手动覆盖以进行微调。双迹线和光标功能使用户能够立即看到两个点之间的距离，便于使用。

一旦数据收集完毕，TDR2010高级双通道时域反射仪就有多种显示和分析方法。很突出的是，背光彩色LCD屏幕以图形和清晰的方式显示读数，故障一目了然。可以调整分辨率和颜色方案以适应用户的偏好，并且跟踪保持允许在屏幕上对两条轨迹进行视觉比较。用户可以使用AutoFind函数来探索轨迹，该函数可以在查找靠前个重大事件之前调整范围和增益。再次按下按钮会发现下一个重要事件，但用户也可以手动评估跟踪，如果他或她更喜欢。

跟踪标记利用TDR2010高级双通道时域反射仪的100-trace内部存储器，通过在每个保存的结果旁边保存精确的电路细节记录。保存的痕迹可随时显示在屏幕上，或通过附带的USB端口，USB电缆和TraceXpert软件传输到计算机。除了提供其他数据处理需求之外，该软件还允许用户快速简单地下载，报告并上传保存的数据到数据库中。

TDR2010高级双通道时域反射仪是一款非常先进的仪器，除了先进的用户界面和数据显示系统外，还具有出色的数据采集功能。

TDR2010高级双通道时域反射仪主要特征：
适用于电信TVN-3电路和Cat IV 150V电源电路中的成对电线
很小分辨率为0.1米，较大距离为20公里
五种输出阻抗选项（25Ω，50Ω，75Ω，100Ω，125Ω）
变速因子在0.2和0.99之间
2ns脉冲用于近端故障查找
自动选择设置（带手动覆盖）
带图形显示的背光彩色液晶显示屏
自动寻找重大事件的功能（带手动覆盖）
跟踪比较功能
100轨内部存储器
跟踪标记
使用TraceXpert软件下载USB数据
典型的12小时电池寿命
适用于室内和室外使用（IP54标准）

TDR2010高级双通道时域反射仪规格：
准确度：在±0.67VF时±1％范围±1像素[注 - 测量精度仅针对指示的光标位置，并以速度因子为准。
分辨率：范围的1％
输入保护：本仪器符合IEC61010-1标准，可在连接到高达150 V CAT IV的实时系统时保护用户。本仪器设计用于断电系统，但如果端子之间的电位可能超过300 V，则必须使用熔断引线。
输出脉冲：高达20伏峰峰值进入开路。脉冲宽度由量程和电缆决定。
增益：通过用户可选步骤设置每个量程（在手动操作模式下）
速度因子：以0.01为单位，从0.2到0.99变化
TX null：自动
关机：用户可编程自动关机定时器1,5,10分钟或从不
电池：锂离子充电电池
电池充电时间：0°C至40°C时6小时
电池寿命：典型12小时
安全性：本仪器符合IEC61010-1标准，可连接高达150 V CAT IV或300V CAT III的实时系统。如果端子间电压超过300 V，则必须使用熔断引线。符合EN60950-1，EN61010-3，UN38.3和EN62133
EMC：符合电磁兼容性规范（轻工业）BS EN 61326-1，所有抗扰度测试的很低性能为'B'。
