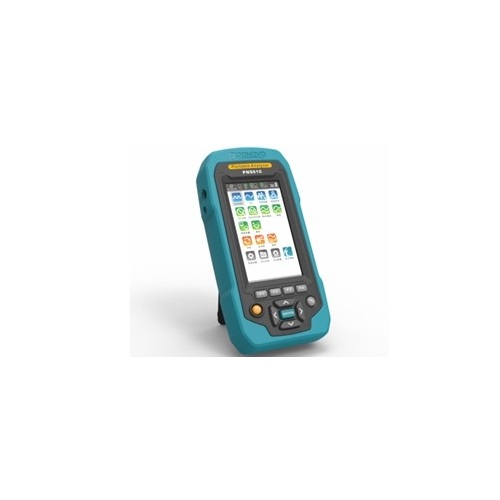

PNS610手持式网络报文分析仪
PNS610手持式网络报文分析仪针对智能变电站现场调试设计的专用测量工具，可自动探测解析IEC61850-8-1、IEC61850-9-2/ LE、IEC60044-8、IEC61588、国网采集标准格式的报文，并具有报文发送功能（可发送IEC61850-9-2/ LE、IEC60044-8、IEC61850-8-1报文），支持光B码、IEC61588对时及光功率测试，同时可以发送光B码、61588网络对时报文，对现场设备对时进行测试。提供特有的串接方式，可串入运行中的系统，在不影响系统运行的情况下解析报文、完成所有的测试任务。 PNS610手持......
产品描述
PNS610手持式网络报文分析仪针对智能变电站现场调试设计的专用测量工具，可自动探测解析IEC61850-8-1、IEC61850-9-2/ LE、IEC60044-8、IEC61588、国网采集标准格式的报文，并具有报文发送功能（可发送IEC61850-9-2/ LE、IEC60044-8、IEC61850-8-1报文），支持光B码、IEC61588对时及光功率测试，同时可以发送光B码、61588网络对时报文，对现场设备对时进行测试。提供特有的串接方式，可串入运行中的系统，在不影响系统运行的情况下解析报文、完成所有的测试任务。
PNS610手持式网络报文分析仪(以下简称PNS610)是针对智能变电站现场调试设计的专用测量测试工具，帮助现场施工(调试)及变电站维护(检修)人员对光数字信号进行分析。
PNS610手持式网络报文分析仪特点
PNS610手持式网络报文分析仪特点
1 报文发送
可模拟合并单元(MU)输出IEC61850-9-1/2 、IEC60044-7/8 光数字报文，对保护测控装置以及其他光数字装置进行测试；可单光口发送4组IEC61850-9-2报文，满足组网测试要求；对点对点、组网的通信链路进行快速检测。
可模拟智能终端给保护装置发送GOOSE，同时也可模拟保护装置给智能终端发送GOOSE，进行虚端子对点测试；单光口可发送6组GOOSE报文。
2 报文探测
可自动探测采样值（IEC61850-9-1/2、IEC60044-7/8（FT3），采集器输出格式信号）和GOOSE报文。
对接受到的报文进行硬件打时标，时标精度≤80ns，可以对接受的数据进行精确的记录和分析，对采样值抖动可以更精确的测试。
3采样值分析
实时显示IEC61850-9-1/2、IEC60044-7/8（FT3）格式以及采集器输出格式的采样值报文参数；
探测IEC60044-7/8（FT3）时采样率支持4kHz、5kHz、8kHz、10kHz，波特率支持2.5Mpbs、5Mpbs、10Mpbs，自动识别采样率及波特率；
有效值分析：实时显示所有通道的有效值(支持一次值与二次值切换显示)；
示波功能：实时显示每个通道的波形、有效值、相位、频率；
谐波分析：自动分析采样值谐波幅值、相位、频率，分析谐波次数达24次；
序量分析：自动分析电流或电压的正序、负序、零序值，并以矢量图进行显示；
功率分析：自动分析视在功率、有功功率、无功功率；
极性校验：用于测试CT极性；
核相功能：能同时接收来自两个MU的信号，比较不同MU信号中各通道的有效值、相位
双AD测试：实时显示采样值中双AD通道的幅值、相位，自动比较双AD通道的幅值及相角差
具有实时显示采样数据报文原码功能、
对采样值报文进行异常监视及统计，异常监视内容包括丢帧、错序、重复、抖动、失步、品质异常、品质无效、品质检修、APDU编码错和ASDU编码错，并对报文离散度进行分析，显示间隔时间范围内的总帧数及百分比；
具有录波功能，并对录波报文进行离线分析；
实时分析报文状态信息，对采样值报文进行数据监视，包括MU是否同步、通道是否有效、处于运行态或检修态。
4 GOOSE分析
GOOSE探测，自动探测网络上不同MAC地址的GOOSE 信息，选择几个不同GOOSE控制块进行分析；
分析GOOSE报文参数：GoCBRef 、GOOSEID、DataSetRef、 MAC目标地址、APPID（0X）、允许生存时间、委托、测试、配置版本、StNumber、SqNumber、数据集数目、Vlan标示（优先级、VID）；
对GOOOS报文进行异常监视及统计，异常监视内容包括SqNum丢帧、SqNum初值错误、SqNum重复、SqNum错序、StNum，虚变位、测试模式（检修）、时钟未同步、时钟故障、APDU编码错和ASDU编码错；
实时显示GOOSE数据，实现GOOSE虚端子测试功能；
显示GOOSE报文的变位情况，并提供历史状态的查询，可保存变位信息报告；
具有实时显示GOOSE数据报文原码功能。
5支持光以太网单光纤收发
可使用单根光纤收发报文，满足智能变电站IED设备单收单发的很新发展需要
6 光功率测试
能同时对2组光纤通道的光功率进行测试，实时准确测量光纤通道的光强度，并通过测量数据给出评估。
7网络流量监视
可实时分析网络中SMV、GOOSE、IEC61588和其他报文流量，对网络报文流量进行监视
8光口串入功能
可将分析仪串入光纤回路，在不影响光纤回路正常运行的情况下实现所有分析功能，
9录波功能
支持SMV及GOOSE同时录波功能，记录文件格式为标准的“.pcap”格式，调取报文进行离线分析；
10 IRIG-B码信号及IEC61588报文收发
支持IRIG-B码对时
支持IEC 61588对时，并可接受分析IEC 61588原码报文
支持IRIG-B和IEC 61588对时信号发送，用于被测装置对时正确性测试
技术特点：
可模拟合并单元(MU)输出采样值报文，对光数字继电保护装置进行测试
可模拟智能终端或者光数字继电保护装置发送GOOSE报文
自动探测采样值报文，实时显示采样值报文参数
自动探测GOOSE报文，实时显示GOOSE报文参数
实时显示每个通道的波形、幅值、相位
能同时接收来自两个MU的信息（点对点方式）
实时显示采样值、GOOSE报文源码
可对采样值、GOOSE同时进行报文保存进行离线分析
兼具万用表、示波器、谐波仪、核相仪、CT极性分析仪功能
具有网络流量统计分析功能，实时显示网络流量大小
提供截屏功能，可随时对测试数据图形进行图片保存，为客户提供分析依据
提供特有的串接方式，可串入运行中的系统，在不影响系统运行的情况下解析报文、完成所有的测试任务。此文章来自压力校验仪。
