关于德国GMCI分析仪PQ(电能质量)监控标准

关于德国GMCI分析仪PQ(电能质量)监控标准!本篇文章的重点是PQ监控标准,以及它们与您和您选择的仪器之间的关系。归根结底,您的PQ监控仪器必须满足您的应用的需要,并且不仅能够检测出您所关心的问题,而且能够可靠、准确地进行检测。否则,你的结果可能会有问题,甚至会对您产生误导。满足以下列出的标准要求意味着仪器来自信誉良好的制造商,并且能够进行准确和可重复的测量。以前这个类产品价格很高,但如今情况发生了变化。Dranetz HDPQ Visa Plus完全符合当今的PQ监控合规性要求,价格非常有竞争力。我们将讨论:
01、为什么我们需要PQ监控标准
02、监控与合规标准之间的差异
03、标准机构
04、IEEE推荐规程
05、IEC 6100-4-30及其重要性
06、PQ监控合规性测试
07、选择合适的PQ监测仪器

PQ监控与合规标准

为什么我们需要PQ监控标准?

电能质量(PQ)监测行业存在一个由来已久的问题——用不同厂家的仪器同时测量同一个电路,你会得到不同的结果!你相信哪一个?你相信他们中的任何一个吗?这就是PQ监控标准的来源。电能质量监控标准自20世纪90年代初问世以来,已经有了很大的发展。很近发生了一些非常重要的变化,可能会影响您监控电能质量的方式,以及您如何选择使用的仪器。

PQ标准机构

有两个主要组织发布了我们遵循的PQ监控标准:
■ 电气与电子工程师协会(IEEE),美国本土
■ 国际电工委员会(IEC),欧洲
还有一些人已经发布了相关的标准,但它们通常用于国家或地区,并且倾向于遵循IEC或IEEE的主要方法,有时两者兼而有之。

PQ监控与合规标准

行业标准涵盖许多主题。对于PQ,有合规性和监控标准。有时两个主题都包含在同一个文档中。以下是与本次对话有关的每一项内容的摘要
■ PQ符合性:测量参数是否在应用标准规定的范围内。
■ PQ监测:正确测量PQ参数的测量方法和精度。仅仅精度是不够的,用于测量/计算所需参数的方法(即算法)也同样重要。简单地说,PQ监控标准描述了如何正确测量参数,以确定它们是否在符合标准中定义的通过/失败限制内。
哪些资格认证标准适用于您?一般来说,地理位置通常决定了你应该遵循的标准。
■ 主要在北美遵循IEEE推荐的PQ实践,但也可在世界其他地区参考。
■ 欧洲、亚洲部分地区和世界其他地区遵循了PQ的IEC标准。
如果您在欧洲进行监测,则应遵循IEC标准,特别是IEC 61000-4-30。详情见下文。对包括美国在内的世界其他地区来说,这可能不像地理那么简单。一个主要原因是,IEC标准比IEEE推荐的同等标准进步得更快。因此,IEC在许多方面领先于IEEE,IEEE在其很新的一些修订中使用了IEC的一些测量方法。 更为复杂的是,国家和区域标准采用了这些标准的全部或部分内容,并制定了自己的要求。这些地区大多在美国以外的地区。

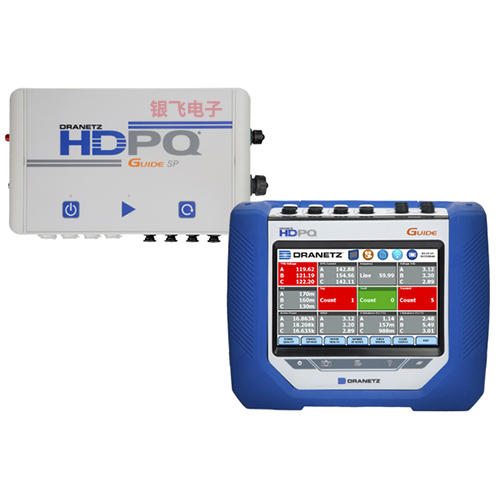

HDPQ系列电能质量分析仪

IEEE推荐规程

IEEE有几个适用于PQ监测的推荐规程(非标准):
■ 电气与电子工程师协会(IEEE1159)-电能质量监测的推荐规程:描述标称条件、功率偏差、对电能质量事件进行分类并定义电能质量数据格式,但未定义电能质量的测量方法。
■ IEEE 519-电力系统谐波控制的推荐实践和要求。很近一次修订是在2014年,采用了IEC 61000-4-7谐波测量方法,但增加了符合性参数和限值。
■ IEEE 1459-电力系统波动装置分析的推荐实施规程:定义电压闪变的测量和限制。采用IEC 61000-4-15方法。
上面列出的推荐实践都很重要,非常相关,IEEE采用了IEC的谐波和电压闪变测量方法。那你担心什么呢?对于其他常见的PQ问题,如电压骤降、骤升和其他问题,IEEE没有自上而下的参考资料。IEEE正在致力于此,但IEC标准IEC 61000-4-30解决了这些问题,并已成为全世界PQ监测方法的参考。IEC 61000-4-30及其方法在美国和其他遵循IEEE推荐实践的地区非常适用。

IEC 61000-4-30及其重要性

2003年,IEC发布了IEC 61000-4-30重要标准的靠前版。这是一个包罗万象的标准,规定了大多数重要PQ参数的测量方法,包括电压骤升/骤降、电压中断、谐波、闪变、频率等。IEC 61000-4-30规定了几类监测设备,其中A级满足很严格的要求。本标准旨在确定测量PQ参数、精度等的仪器方法。目标是从所有合规制造商处获得一致且可重复的测量结果,解决上述陈旧问题。
IEC 61000-4-30的很新版本是2014年发布的版本3。版本3添加了电流和快速电压变化(RVC)的测量。在欧洲和其他地区,许多类型的PQ监视应用都需要IEC 61000-4-30 A类3版仪器。例如在合规性监视应用程序中,以及那些质疑公用事业或能源供应商的可靠性的应用程序中。在这种情况下,您必须证明仪器正在可靠地测量所要查询的参数。

IEC 62586-IEC 61000-4-30符合性试验

根据IEC 61000-4-30第3版的发布,还引入了一个称为IEC 62586的并行符合性测试标准,该标准定义了证明符合IEC61000-4-30的测试程序和要求。在IEC62586之前,没有定义的技术来测试IEC61000-4-30,实验室和仪器制造商制定了自己的指南和认证流程。这导致一些产品的不一致性和实际合规性受到质疑。IEC 62586解决了这一问题,并通过预先定义一致性测试和认证的要求,使每个人都处于平等地位。

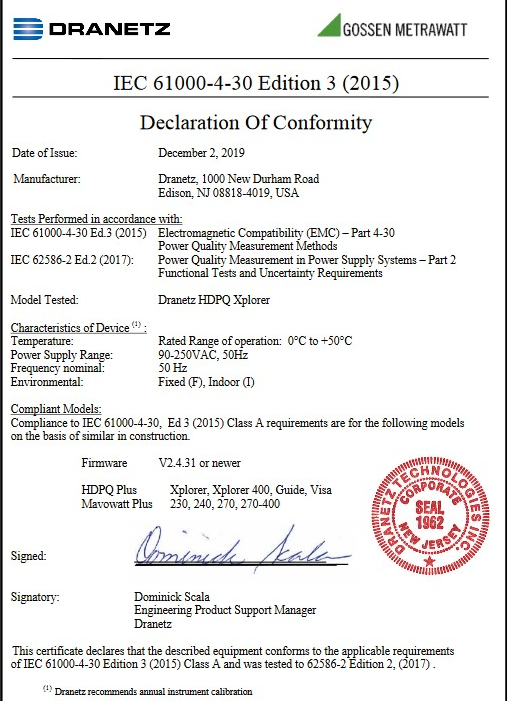

下面是我们的Dranetz HDPQ Plus系列的IEC 61000-4-30 A级第3版合格证书,表明所执行的所需测试。

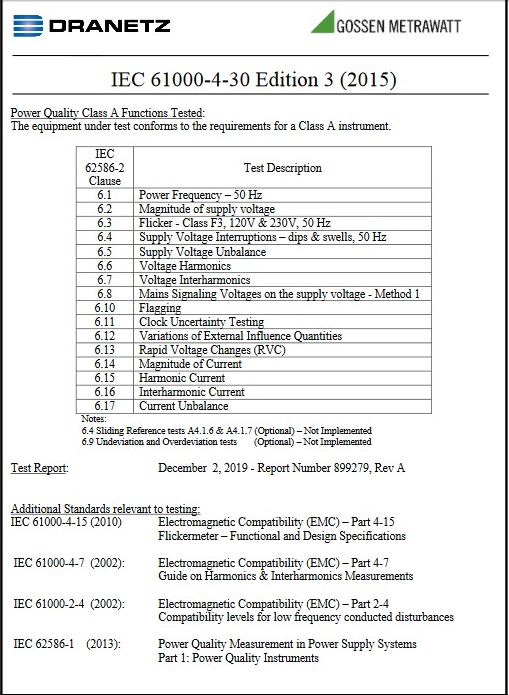

IEC 62586-IEC 61000-4-30符合性试验IEC 62586-IEC 61000-4-30符合性试验计量报告

如何选择合适的电能质量监测仪

IEC 61000-4-30已成为世界范围内PQ监测方法的基准。它适用于世界大多数地区,也可以与当地标准一起使用。以美国为例,IEC 61000-4-30填补了IEEE推荐规程的空白。通过选择符合IEC 61000-4-30 A级第3版的仪器,您可以确信它具有可靠和可重复的测量,并且来自一个信誉良好的制造商。
作为全球领先的电能质量监测仪器制造商,Dranetz是靠前家符合IEC 61000-4-30 A级要求的制造商。我们目前的大部分电能质量监测仪器,包括我们的HDPQ Plus/SP系列,都完全符合IEC 61000-4-30 A级第3版的要求,符合IEC 62586标准。HDPQ Plus系列也完全符合很新的IEEE标准,包括用于谐波测量的IEEE519-2014。

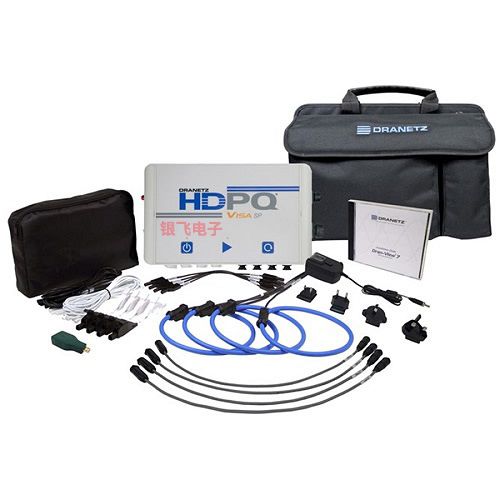

德国进口电能质量分析仪

文章来源于电能质量分析仪
