水厂在线绝缘与电能质量仪监测技术方案
水厂在线绝缘与电能质量仪监测技术方案。副标题:电能质量分析仪PQ3000与水务企业监测方案。

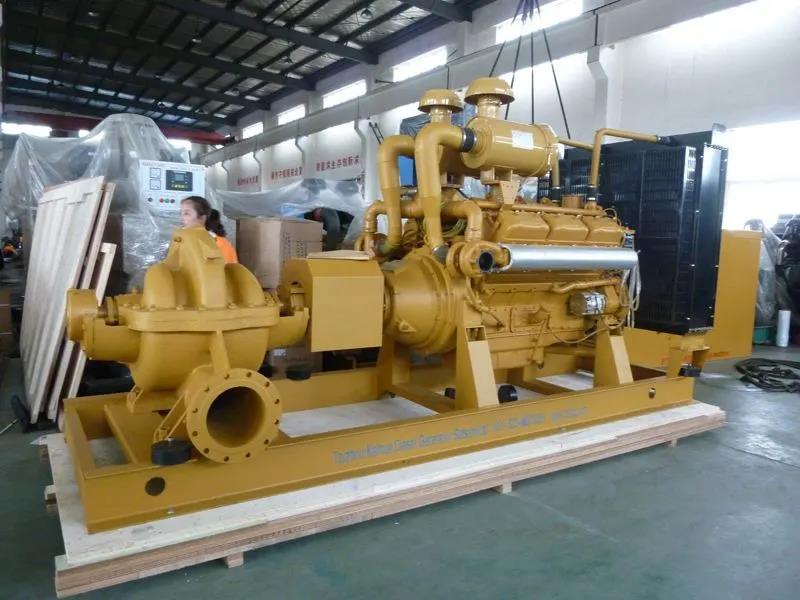

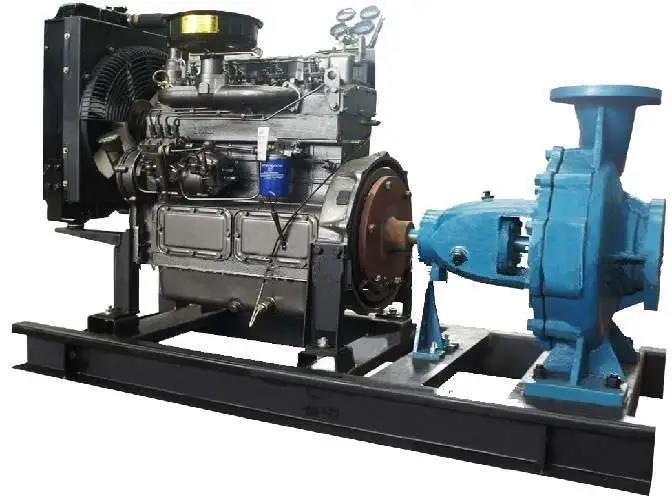

一个大型的给水工程往往有1个或2个以上的取水泵站,几个中间加压泵站和综合的净配水厂组成。大、中型城市的供水系统,往往是多水源、多泵站、多管道、多用户组成。一个大型的水泵站, 又是多台机组并联运行。装机容量是按很不利的条件下,较大时流量和所需扬程来决定的。只有采用水泵机组变频的无级调速技术,才能连续地改变各水泵机组的转速,来变更水泵的工况,使其综合的等效特性曲线适应特定管网用水量的变化,维护管网的压力恒定,较大限度地提高各水泵机组效率, 达到理想的节能效果。水泵机组作为自来水供水系统的重要组成部分,其运行状况对城市供水系统起着非常重要的作用。
根据长期实践与统计,影响水泵机组的可靠性的因素包括由于变频器等非线性负载的使用所导致的电能质量问题以及由于现场仪表、设备本体或电线电缆等发生故障从而导致电源系统出现接地漏电流问题。传统的电机系统没有实时在线的电气监测系统,难以及时发现故障回路及判别故障的严重性。增加在线绝缘及电能质量监测产品,将帮助水厂获取实时报警信息,准确判断发生故障的回路,缩短排除故障时间,节省人力物力,保证水厂生产运行稳定高效。

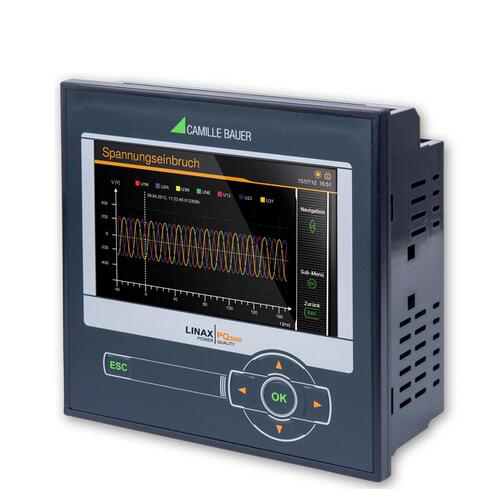

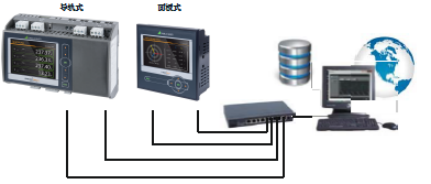

PQ3000电能质量监测
自来水厂由大功率变频器带动进水泵电机工作,由于变频器中要进行大功率二极管整流、大功率晶闸管逆变,结果在输入输出回路产生电流高次谐波,干扰供电系统、负载及其它邻近电气设备,影响计量仪表工作不正常。电能质量测量分析是发现引起电能质量扰动的重要一环,可以用来对设备状态进行监控分析。电能质量测量分析的内容包括不平衡度、谐波、电压瞬态变化等受影响设备运行的电能质量参数。

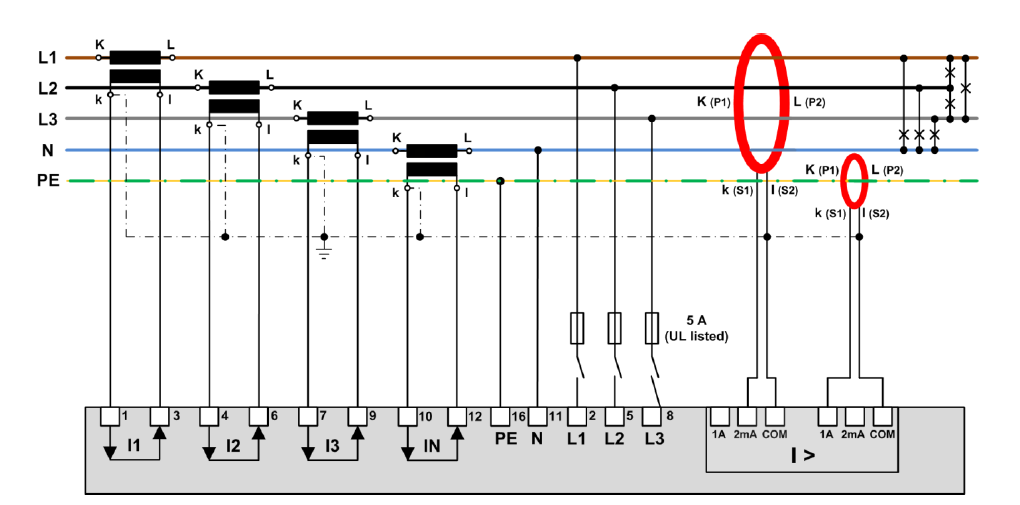

RCM剩余漏电流及接地漏电流监测

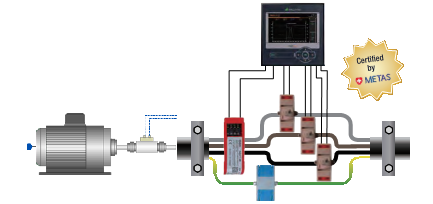

通过监测供电回路的漏电流RCM数据,以及接地故障电流数据可以在电机老化,电缆线损以及接地绝缘失效等故障发生前及时报警,避免事故及生产损失。

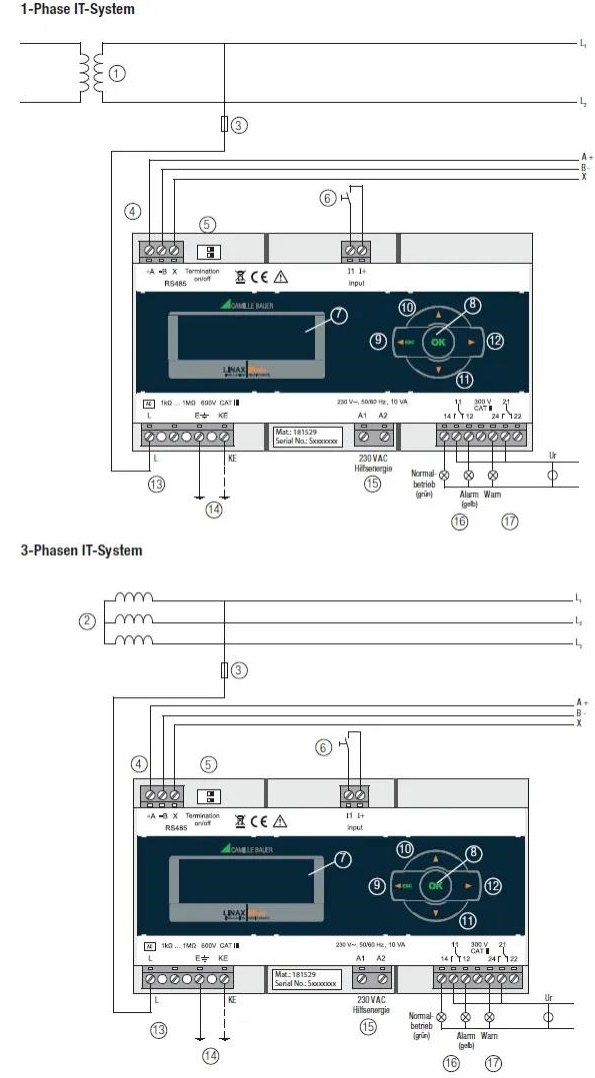

PQ3000绝缘监测
绝缘监测装置IR7000系列绝缘监测仪的工作参考点是PE保护地,在系统运行过程中,IR7000不间断叠加低频电压在电机回路和PE地之间,从而评估系统电气绝缘性。
文章来源于德国GMCI测试仪器
