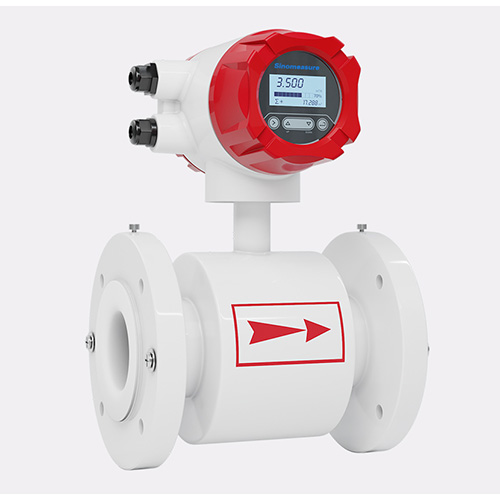

LDG-SUP系列电磁流量计
LDG-SUP系列电磁流量计的特性
-
产品概述：
LDG-SUP系列电磁流量计是杭州联测自动化技术有限公司生产的工业级流量测量设备，依据法拉第电磁感应原理设计。
-
应用范围：
主要应用于各种导电液体（如水、污水、酸碱溶液、泥浆等）在封闭管道中的体积流量检测。
-
结构与组件：

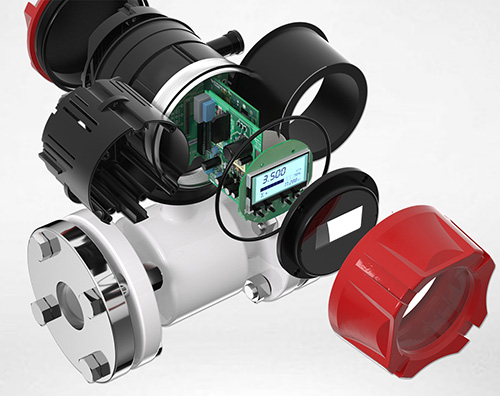

设备由测量管、电极、励磁线圈、管道衬里以及转换器等关键部分构成。
可根据工况要求选择一体式或分体式安装方式。 -
技术特性：
支持多种通径规格，例如DN100代表公称直径为100mm。
衬里材料可选四氟乙烯（PTFE），提供优异的耐腐蚀性和耐磨性。
电极材质采用316L不锈钢，适用于大多数腐蚀性环境。
供电电源一般支持交流220V，并能输出4-20mA电流信号及RS485数字通信接口，便于数据远传和系统集成。
具有较高的工作压力和温度承受能力，例如耐压达1.6MPa，耐温可达120℃。
安装形式通常为法兰连接，确保了现场安装的便捷性。
防护等级高，IP65防护等级意味着其具备良好的防尘防水性能。 -
精度与性能：
精度等级一般能达到0.5%，具有良好的稳定性及抗干扰能力。
LDG-SUP系列电磁流量计在行业和领域的应用
-
化工行业：应用于各种化工助剂、原料及成品的流量测量，尤其适用于具有腐蚀性和导电性的液体介质。
-
环保工程：在海绵城市建设项目以及各类污水处理过程中发挥重要作用，如环保污水控制、化工污水和电镀废水处理，用于监测和控制污水排放量与处理效率。
-
给水排水系统：作为城市供水系统中的重要流量计量设备，同时也用于排水管网的流量监控和管理。
-
水利灌溉：在农田灌溉、节水灌溉等项目中，用于水资源的精确分配和使用量统计。
-
水处理产业：无论是原水处理还是工业废水深度处理环节，都能有效测量多种水质条件下的流体流量。
-
造纸工业：特别适用于测量纸浆液以及其他造纸过程中的液体物料流量。
-
冶金矿产：在泥浆、矿浆等复杂流体输送过程中实现流量的精准计量。
-
医药食品行业：对于医药原料、食品生产过程中的清洗用水、加工液等液体进行流量控制和记录。
- 通讯功能：标配RS485通讯接口，方便数据远程传输至控制系统，实现自动化流程管理和实时监控。
LDG-SUP系列电磁流量计衬里选型表
| 衬里材料 | 性能特点 | 介质温度 | 适应环境 |
|---|---|---|---|
| CR (氯丁橡胶) | 弹性和耐磨好, 抗低浓度酸碱盐介质腐蚀, 不耐氧化性介质 | -80°C to +120°C (特殊订货可达+130°C) | 污水/矿浆/泥浆(弱磨蚀性) |
| PU (聚氨酯橡胶) | 耐磨性好, 耐酸碱侵蚀差 | -20°C to +90°C | 煤浆/泥浆(中度到强烈磨蚀) |
| PTFE (聚四氟乙烯) |
高化学稳定性, 几乎不受任何化学物质影响, 能耐沸点以下的各种无机酸, 碱及有机溶剂, 抗压能力低于CR |
-100°C to +260°C (特殊订货可达+280°C) | 浓缩酸/碱等强腐蚀性介质/卫生介质 |
| F46 (聚全氟乙丙烯) | 类似PTFE的优点, 具有更好的抗压能力 | -100°C to +260°C (特殊订货可达+280°C) | 浓缩酸/碱等强腐蚀性介质/卫生介质 |
LDG-SUP系列电磁流量计电极选型表
| 电极材料 | 适用场合 |
|---|---|
| 316L | 工业用水、生活用水、污水处理等较弱腐蚀性介质，广泛应用于石油、化工、尿素、维尼纶工业场所 |
| 哈氏合金B | 对沸点以下一切浓度的盐酸有良好耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸非氧化性酸、碱、非氧化性盐液的腐蚀 |
| 哈氏合金C | 耐氧化性酸如硝酸，混酸或铬酸与硫酸混合介质的腐蚀，也耐氧化性盐类如Fe³⁺、Cu²⁺或其他氧化剂的腐蚀 |
| 钛 | 耐海水，各种氧化物和次氯酸、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，对还原性酸（如硫酸、盐酸）腐蚀性降低 |
| 钽 | 具有优良的耐腐蚀性，类似于玻璃，除了氢氟酸、发烟硫酸、碱外，几乎能耐受一切化学介质（包括盐、硝酸、硫酸和王水） |
| 不锈钢覆碳化钨 | 用于无腐蚀性、强磨损性介质 |
| 铂-钛合金 | 几乎适用于所有化学物质，但不适于王水和铵盐 |
文章来源杭州联测，深圳银飞公司有售LDG-SUP系列电磁流量计
