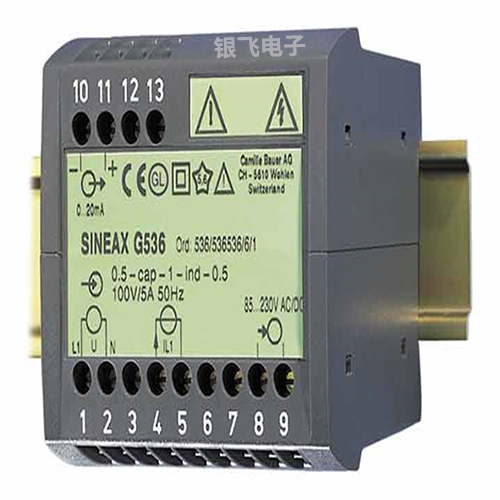

相角功率因素传感器SINEAX G536用于获取由非线性负载或电抗引起的损耗。工业现场仪表相角功率因素传感器SINEAX G536用于采集单相系统或对称负载的三相系统的电流和电压之间的相角或功率因素的传感器。SINEAX G536监控配电系统和过程工程中的无功功率需求，可确定无功补偿的特征值，符合以下客户的效益较大化。

SINEAX G536变送器客户获得效益好处

■ 监控配电系统和过程工程中的无功功率需求
■ 确定无功补偿的特征值
■ 符合GL（德国劳埃德船级社认证）的标准，适用于船舶
■ 输出信号可用于指示，注册，监控和控制
■ 通过电气隔离和防振端子（IP20）保证安全

SINEAX G536变送器技术参数

■ 测量输入：单相交流电或相同负载的三相三线/四线系统
额定电压 100V,230V,400V或定制10…690V
额定电流 1A,5A或定制0.5…6A
额定频率 50/60HZ 或10…400Hz
■ 测量范围：相角-60°…0°…+60° 或 -180°…0°…+180° 或功率因数0.5…cap…0…ind…0.5 或 -1…ind…0…cap…1…ind…0…cap…-1；测量范围≥20°，明确的指示仅指到-175°…0…+175°
■ 测量输出：较大输出值 0…20 mA, 4…20 mA, 0…10 V或在1…20 mA 或 1…10 V范围内定制
■ 输出信号单极，对称双极或live-zero
■ 时间设置可选，输入频率的2,4,8或16个周期
■ 精度：class 0.5 @ 15…30℃
■ 供电：24 – 60 V AC/DC或85 – 230 V AC/DC；24 V AC / 24 – 60 V DC, 连接到低电压侧
■ 尺寸（HxWxD）：69.1 x 70 x 112.5 mm, 组装在top-hat型轨道上（35 x 15 mm 或35 x 7.5 mm）

SINEAX G536变送器应用

SINEAX G536变送器装置用于获取由非线性负载或电抗引起的损耗。在一天中，这些值可能会剧烈波动，这会阻止静态无功功率补偿，因为不允许过度补偿。相角或功率因数传感器可以通过电流和电压互感器连接，也可以直接连接。 该装置还适用于具有基波的失真输入变量。在输出端，提供了与电流和电压之间的相角或功率因数成正比的直流信号。文章来源于银飞
