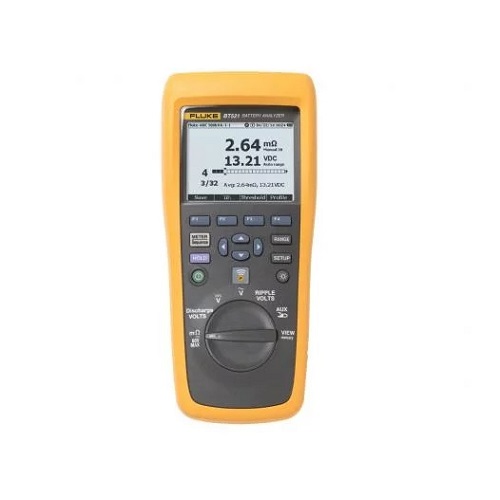

Fluke BT508 BT510 BT520 BT521电池分析仪
Fluke BT508 BT510 BT520 BT521电池分析仪 主要特性 作为理想的测试工具，它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试。 主要测量值 电池内阻、直流和交流电压、直流和交流电流、纹波电压、频率和温度。 序列测量模式 可进行电池组的自动或手动序列测试，具有包括电压、电阻和温度的自动测量存储功能（使用 BTL21 智能测试探头），不用在每次需要保存测量值时按下按钮。 全面记录 - 所有测量值在测试过程中自动捕捉，并......
产品描述
Fluke BT508 BT510 BT520 BT521电池分析仪主要特性作为理想的测试工具，它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试。
主要测量值 – 电池内阻、直流和交流电压、直流和交流电流、纹波电压、频率和温度。
序列测量模式 – 可进行电池组的自动或手动序列测试，具有包括电压、电阻和温度的自动测量存储功能（使用 BTL21 智能测试探头），不用在每次需要保存测量值时按下按钮。
全面记录 - 所有测量值在测试过程中自动捕捉，并可以在仪器上查看后再下载随时进行分析。
3个套餐任选，能够执行广泛的电池测试功能，电池电阻范围高达 3 毫欧，VDC范围高达 1，000 伏，VAC范围高达 600 伏，Intercell带电阻测试和数据管理，Fluke电池管理软件，类别等级：CAT III 600V/1000V。
Fluke BT500系列电池分析仪是一款理想的设备，非常适合用于要求苛刻的备用电池应用中的固定电池和电池组的维护、故障排除和测试。它能够进行广泛的电池测试功能，如直流电压、电阻测试、自动串功能测试和测试探头集成红外测温系统。
BT510系列的电池电阻范围高达 3 毫欧，准确度为 1%。
Fluke 电池管理软件
Fluke 电池管理软件简单易用，让您可以快速而轻松地将数据从电池分析仪导入 PC。测量数据和电池档案信息通过管理软 件进行存储和归档，并可用于对比结果、电导电阻读数之间切换结果，以及进行趋势分析。可使用所有测量数据、电池档案 和分析信息轻松地生成报告。
Fluke 电池管理软件简单易用，让您可以快速而轻松地将数据从电池分析仪导入 PC。测量数据和电池档案信息通过管理软 件进行存储和归档，并可用于对比结果、电导电阻读数之间切换结果，以及进行趋势分析。可使用所有测量数据、电池档案 和分析信息轻松地生成报告。
- 快速查看保存的读数
- 档案管理
- 提供电池组柱状图，
- 并由很终用户定义阈值
- 电池的历史趋势数据
- 多轮放电电压
- 快速生成报告
- 升级 Fluke 电池分析仪固件
- 在电导和内阻数值之间切换测量结果
Fluke BT508 BT510 BT520 BT521 分析仪的 VDC 范围高达 1，000 伏，VAC 范围高达 600 伏。此外，它还配备了电池间带电阻测试和数据管理，可测量串中电池之间电池间连接的电阻。为了便于数据导入和共享，这款电池分析仪配备了 Fluke 电池管理软件，可以比较、监控和分析电气趋势。
出于安全目的，BT508 BT510 BT520 BT521 系列具有 CAT III 600V/1000V 类别额定值，允许在设备周围进行安全校准。它使用可充电锂离子电池为设备供电长达八小时。此外，它具有 IP40 等级和 2 级污染等级保护，可保护设备免受很恶劣环境的影响。
Fluke 电池分析移动应用app
BT521 还可通过专用的 Fluke 蓄电池分析移动应用对测量数据进行传输，它提供无线通信用于数据下载和远程显示， （注：Fluke BT521 目前并不与 Fluke Connect 兼容）。利用 Fluke 蓄电池分析移动应用，
您可以：
BT521 还可通过专用的 Fluke 蓄电池分析移动应用对测量数据进行传输，它提供无线通信用于数据下载和远程显示， （注：Fluke BT521 目前并不与 Fluke Connect 兼容）。利用 Fluke 蓄电池分析移动应用，
您可以：
- 浏览档案
- 查看序列测试数据
- 通过电子邮件发送序列测试数据
配置选项
Fluke BT508 BT510 BT520 BT521 系列电池分析仪提供三种电池分析仪套装，其中包含不同的附件。请从上面的下拉菜单中选择。
4489970： Fluke BT510 电池分析仪
4489981：带 BTL20 智能测试探头组和扩展器的 Fluke BT520 电池分析仪
4489996： Fluke BT521 电池分析仪，带 BTL21 智能测试探头组、扩展器、温度传感器和交流/直流电流钳
BT500系列各款型号电池分析仪的规格区别
| 型号 | 量程 | 分辨率 | 精度 | BT510 | BT520 | BT520ANG | BT521 | BT521ANG |
| 电池电阻/连接片电阻1 | 3 mΩ | 0.001mΩ | 1% + 8 | ✅ | ✅ | ✅ | ||
| 1% +68 | ✅ | ✅ | ||||||
| 30 mΩ | 0.01 mΩ | 0.8% + 6 | ✅ | ✅ | ✅ | |||
| 0.8%+12 | ✅ | ✅ | ||||||
| 300 mΩ | 0.1 mΩ | 0.8% + 6 | ✅ | ✅ | ✅ | ✅ | ✅ | |
| 3000 mΩ | 1 mΩ | 0.8% + 6 | ✅ | ✅ | ✅ | ✅ | ✅ | |
| VDC | 6 V | 0.001 V | 0.09% + 5 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 60 V | 0.01 V | 0.09% + 5 | ✅ | ✅ | ✅ | ✅ | ✅ | |
| 600 V | 0.1 V | 0.09% + 5 | ✅ | ✅ | ✅ | ✅ | ✅ | |
| 1000 V | 1 V | 0.09% + 5 | ✅ | ✅ | ||||
|
VAC（45 Hz 到 500 Hz， 800 Hz 滤波器） |
600 V | 0.1 V | 2% + 10 | ✅ | ✅ | ✅ | ✅ | ✅ |
|
频率（以 VAC 和 AAC 显示）2 |
500 Hz | 0.1 Hz | 0.5% + 8 | ✅ | ✅ | ✅ | ✅ | ✅ |
|
交流电压纹波 （很大 20 KHz） |
600 mV | 0.1 mV | 3% + 20 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 6000 mV | 1 mV | 3% + 10 | ✅ | ✅ | ✅ | ✅ | ✅ | |
|
ADC/AAC （使用Fluke i410配件） |
400 A | 1 A | 3.5% + 2 | ✅ | ✅ | |||
| 温度 | 0°C至60°C | 1°C | 2°C (4°F) | ✅ | ✅ | |||
| 数字万用表模式 | 每个带有时间标记的测量档位有 999 条记录 | |||||||
| 序列测量模式 |
很多可存储带有时间戳的100个档案和100个档案模板 （每个档案很多可存储 450 节电池数据） |
|||||||
|
1.该测量基于交流注入法。注入源信号小于 100 mA、1 kHz。 2.触发电平 VAC：10 mV，AAC：10 A |
||||||||
BT500系列各款型号电池分析仪测试模式
| 测量模式 | BT510 | BT520 | BT521 |
| 电阻 (mΩ) | ✅ | ✅ | ✅ |
| 电池电压 | ✅ | ✅ | ✅ |
| 直流电压 | ✅ | ✅ | ✅ |
| 交流电压和频率 (Hz) | ✅ | ✅ | ✅ |
| 纹波电压 | ✅ | ✅ | ✅ |
| 电池负极柱温度（使用 BTL21 直式探头） | ✅ | ||
| 直流和交流电流（和频率） | ✅ | ||
| 万用表模式 | ✅ | ✅ | ✅ |
| 序列测量模式 | ✅ | ✅ | ✅ |
| 放电电压测量 | ✅ | ✅ | ✅ |
| 自动测量保存 | ✅ | ✅ | ✅ |
| 无线通信 | ✅ | ||
| 查看内存 | ✅ | ✅ | ✅ |
| 一般技术指标 - 电池分析仪 | |||
| 尺寸（高 x 宽 x 深） | 22 x 10.3 x 5.8 cm (9 x 4 x 2 in) | ||
| 重量 | 850 g (1.9 lb) | ||
| 屏幕尺寸 | 7.7 x 5.6 cm (3 x 2.2 in) | ||
| 接口 | USB mini | ||
| 保修年限 | 3 年 | ||
| 一般技术指标- BTL20ANG 弯角测量探头 | |||
| 长弯角探头（总体长度） | 242.2 cm (95.38 in) | ||
| 短弯角探头（总体长度） | 216.8 cm (85.38 in) | ||
| 总体跨度（线圈松弛） | 10.1 cm (4 in) | ||
| 总体很大跨度（线圈拉长） | 109.2 cm (43 in) | ||
| BTL20ANG 探头尖端角度 | 与水平方向成 20 度 | ||
| 环境指标 | |||
| 工作温度 | 0°C 至 40°C | ||
| 存放温度 | -20°C 至 50°C | ||
| 锂电池充电温度 | 0°C 至 40°C | ||
| 工作湿度 | 非冷凝 (<10°C) | ||
|
≤ 80% 相对湿度 （10°C 至 30°C 时） |
|||
| ≤ 75% RH（30°C 至 40°C） | |||
| 工作海拔 | 海拔 2000 米内 | ||
| 存放海拔 | 12,000 米海拔高度 | ||
| IP 等级 | IP40 | ||
| 光线电波 | FCC A 级 | ||
| 振动要求 | MIL-PRF-28800F：2 级 | ||
| 跌落测试要求 | 1 米跌落 | ||
| 温度系数 |
高于28°C或低于18°C时， 摄氏度增加指定精度的0.1倍 |
||
| 符合安全标准 | 600 V CAT III | ||
| EMC | IEC 61326 | ||
| ROHS | 中国，欧洲 | ||
| 防护等级 2 | 污染等级 II | ||
| 电池合规 | UN38.3 | ||
| UL2054 | |||
| IEC62133 | |||
| 2G根据IEC68-2-26、25G和 29 | |||
Fluke BT508 BT510 BT520 BT521电池分析仪装箱清单
Fluke BT510 电池分析仪套装
- 4线测试针组
- BTL10 基本测试线组
- 带适配器的 TL175 TwistGuard 测试引线
- BP500锂离子电池
- BC500交流充电器
- 迷你 USB 数据线
- 肩带
- 腰带
- 磁性挂带
- FlukeView 电池管理软件
- 2 x 备用保险丝
- 零欧姆校准电阻
Fluke BT520 电池分析仪套装
Fluke BT520 主要特点：用于测量放置于电池机架中或狭小空间中的蓄电池。除上述之外还包括：
Fluke BT520 主要特点：用于测量放置于电池机架中或狭小空间中的蓄电池。除上述之外还包括：
BTL20 智能测试探头组，配有长短探头和加长杆，并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器；带长和短弯角尖端探头延长器的 BTL20ANG 智能测试探头组（无温度传感器）；携带软包（大号）。
- BTL20 智能测试探头组，带延长器
- 电池标签
- 4线测试针组
- BTL10 基本测试线组
- 带适配器的 TL175 TwistGuard 测试引线
- BP500锂离子电池
- BC500交流充电器
- 迷你 USB 数据线
- 肩带
- 腰带
- 磁性挂带
- FlukeView 电池管理软件
- 2 x 备用保险丝
- 零欧姆校准电阻

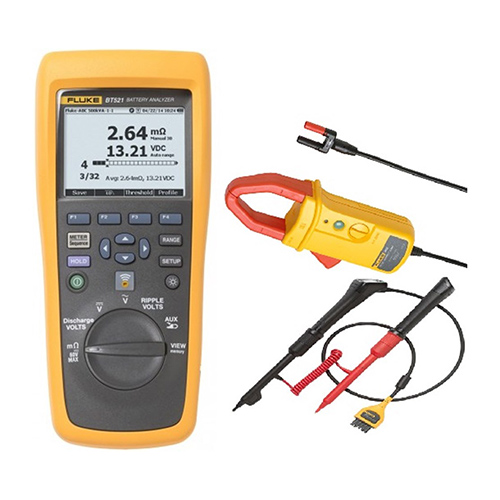

Fluke BT521 高级电池分析仪套装
Fluke BT521 主要特点：专为需要包括温度测量功能的用户而设计。除上述*之外还包括BTL21 智能交互式测试手柄，配有长短探头和加长杆，并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器，以及每次测试时对电池负极进行温度测量的集成式红外温度传感器；带长和短弯角尖端探头延长器的 BTL20ANG 智能测试探头组（无温度传感器）；无线功能适用于 Fluke 电池分析移动应用 (Fluke BA Mobile)*；
Fluke BT521 主要特点：专为需要包括温度测量功能的用户而设计。除上述*之外还包括BTL21 智能交互式测试手柄，配有长短探头和加长杆，并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器，以及每次测试时对电池负极进行温度测量的集成式红外温度传感器；带长和短弯角尖端探头延长器的 BTL20ANG 智能测试探头组（无温度传感器）；无线功能适用于 Fluke 电池分析移动应用 (Fluke BA Mobile)*；
查看电池分析仪中的曲线图及相关测试结果；通过电子邮件发送曲线图和测试结果，采用 (.csv) 数据格式。
* Fluke BT-521 不随附 BTL20
* 目前不兼容 Fluke Connect® 应用
- BTL21 智能测试探头组，带延长器和温度传感器
- i410 交流/直流电流钳
- 电池标签
- 4线测试针组
- BTL10 基本测试线组
- 带适配器的 TL175 TwistGuard 测试引线
- BP500锂离子电池
- BC500交流充电器
- 迷你 USB 数据线
- 肩带
- 腰带
- 磁性挂带
- FlukeView 电池管理软件
- 2 x 备用保险丝
- 零欧姆校准电阻
Fluke BT510 Battery Analyzer（以下称“产品”）是一款专为测试和测量固定电池系统而设计的多功能仪表。 本产品可以测量电池内部电阻和电压。这些测量值可用于确定该系统的总体状况。本产品同样可测量电气参数以用于电池系统维护，包括高达 600 V 的直流电压、600 V 的交流电压以及波纹电压。
产品功能包括：
• CAT III 600 V 安全额定值 – 本产品在 III 类环境中很高可测量 600 V 交流电压。
• 电池内部电阻 – 本产品通过开尔文连接测量内部电阻。 与已知基准相比，内部电阻变大则表明电池性能正在弱化。 这一测试需时不超过 3 秒。
• 电池电压 – 在内部电阻测试过程中，本产品还可以测量受测电池的电压。
• 放电电压 – 在放电或负载测试期间，放电模式以一定的时间间隔多次收集各电池的电压。 用户可以计算电池降至终止电压的耗时，并通过这一时间确定该电池的电量损失。
• 纹波电压测试 – 测量直流充电电路和逆变电路中不需要的整流电压的残余交流成分。使用户能够测试直流充电电路中的交流成分，并找出电池性能恶化的根本原因。
• Meter 模式和 Sequence 模式 – Meter 模式用于快速测试或故障排查。 在该模式下，您可以按时间顺序保存和读取读数。Sequence 模式用于多个电力系统和电池组的维护工作。 任务开始之前，用户可以为该任务配置一个档案以用于管理数据和生成报告。
• 阈值和报警 – 用户可以配置很多 10 组阈值，并在每次测量完成之后收到合格/失效/警告指示。
• 自动保持 –“自动保持”启用时，当读数保持稳定达 1 秒钟，本产品将冻结该读数。 开始新的测量时，将释放被冻结的读数。
• 自动保存 –“自动保存”模式启用时，测量值在“自动保持”之后会自动保存到本产品的存储器中。
• Fluke Battery Analyzer 软件 – 轻松将数据从本产品导入到计算机。 测量数据和电池档案信息通过 Analyze 软件进行存储和归档，并可用于对比和趋势分析。 可使用所有测量数据、电池档案和分析信息轻松地生成报告。文章来源于Fluke BT508 BT510 BT520 BT521电池分析仪
