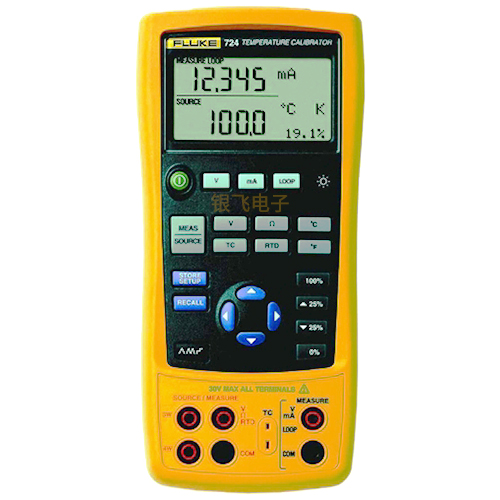

Fluke724温度校准器
Fluke724 温度校准器 是一个手持式、用电池操作的仪表， Fluke724能用来测量或输出多种热电偶和铂电阻（RTD） ，具体参数如下表格所示。724 校准仪还具有下列特性：分开上、下部的显示屏幕。上部的显示屏幕让您测量电压和电流。下部的显示屏幕让您测量并输出电压、铂电阻、热电偶和电阻。热电偶 (TC) 输入/输出端子及校准仪内部的等温接线；块（具有自动参考接合点温度补偿）。保存并叫出 8 组设定。手工步进输出及自动步进和斜率输出。 Fluke724是根......
产品描述
Fluke724温度校准器是一个手持式、用电池操作的仪表，Fluke724能用来测量或输出多种热电偶和铂电阻（RTD），具体参数如下表格所示。724 校准仪还具有下列特性：分开上、下部的显示屏幕。上部的显示屏幕让您测量电压和电流。下部的显示屏幕让您测量并输出电压、铂电阻、热电偶和电阻。热电偶 (TC) 输入/输出端子及校准仪内部的等温接线；块（具有自动参考接合点温度补偿）。保存并叫出 8 组设定。手工步进输出及自动步进和斜率输出。
Fluke724是根据安全规格IEC1010-1， ANSI/ISA S82.01-1994 及CAN/CSA C22.2 No. 1010.1-92标准而设计。用户应按照随机配的说明书指示使用校准仪，按指示使用会符合安全规范保护措施不容易受到损坏。
更换到不同的测量或输出功能以前，应先拆除测试线。进行电阻或通断测试以前，应先切断电源并把所有高压电容器放电。进行测量及输出电流时，应使用正确的插孔、功能档及量程档。
| 功能 | 测量 | 信号输出 |
| 直流电压（dc V） | 0 V 到 30 V | 0 V 到 10 V |
| 电阻（Resistance） | 0Ω 到 3200Ω | 15Ω 到 3200Ω |
| 热电偶 | 类型E，J，K，T，B，R，S，L，U，N，mV | |
|
电阻（RTD Resistance Temperature Detector） |
Pt100 Ω (385) Pt100 Ω (3926) Pt100 Ω (3916) Pt200 Ω (385) Pt500 Ω (385) Pt1000 Ω (385) Ni120 |
|
| 其他功能包括回路电源，步进输出，斜率输出，内存，分割显示屏幕 | ||
Fluke724温度校准器主要特性
- Feel the Heat！ 全新的724温度校准器是一个功能强大又简单易用的现场校准器，使用其测量和输出功能，几乎可以测试和校准所有的温度仪表。
- 通过双显示屏幕，您可以同时查看输入和输出信号
- 测量RTD、热电偶、欧姆和电压，测试传感器和变送器
- 输出/模拟热电阻，热电偶，电压，电阻来校准变送器
- 通过25%和100%步进来进行快速线性测试
- 通过自动步进和自动斜坡功能实现远程测试
- 给变送器提供回路电源的同时进行mA测量
- 小巧的流线型设计，容易携带和手持
- 坚固、可靠，适合现场使用
- 明亮的背光显示屏，可以在任何照明条件下工作
- 4节AA电池，电力充沛
- 电池仓门，方便更换电池
- 大师级专业温度校准器 Fluke 724：实现温度校准和检修的全能产品
- 现在，仅需一个工具您即可对工厂里所有温度传感器和变送器进行专业测试。 Fluke 724 是大师级的温度校准方案。
- Fluke 724可以测量和输出10种热电偶类型和7种铂电阻（RTD）类型，以及电压和 电阻信号。
- Fluke 724还可以处理高速脉冲RTD电路，并提供用回路电源测量电流功能：回路电源功能启动一个和电流测量电路串联的 24 V 电源，使您能拆除变送器的现场接线来测试变送器。
- 测量/输出双显示，您可同时输出温度和观察回路电流。
- 简单的“无菜单”控制方式，使724操作非常简单。
Fluke724温度校准器技术规格参数
| 直流电压 | 30.000 伏 | 0.02% + 2 个计数（上方显示） |
| 20.000 伏 | 0.02% + 2 个计数（下方显示） | |
| 100.00 毫伏 | 0.02% + 2 个计数 | |
| -10.00 毫伏至 75.00 毫伏 | 0.025% + 1 计数（通过 TC 连接器） | |
| 电流直流 | 24.000毫安 | 0.02% + 2 个计数 |
| 反抗 | 0.0 至 400.0 Ω | 0.1 Ω（4 线）、0.15 Ω（2 和 3 线） |
| 401 至 1500 Ω | 0.5 Ω（4 线）、1 Ω（2 和 3 线） | |
| 1500 至 3200 Ω | 1 Ω（4 线）、1.5 Ω（2 和 3 线） | |
| 来源准确性 | ||
| 直流电压 | 100.00 毫伏 | 0.02% + 2 个计数 |
| 10.000 伏 | 0.02% + 2 个计数 | |
| -10.00 毫伏至 75.00 毫伏 | 0.025 % + 1 计数（通过 TC 连接器） | |
| 反抗 | 15.0 至 400.0 Ω |
0.15 Ω（激励电流 0.15 至 0.5 mA）， 0.1 Ω（激励电流 0.5 至 2 mA） |
| 401 至 1500 Ω | 0.5 Ω（励磁电流 0.05 至 0.8 mA） | |
| 1500 至 3200 Ω | 1 Ω（励磁电流 0.05 至 0.4 mA） | |
| RTD 和热电偶 | ||
| 测量精度 | NI-120 | 0.2℃ |
| PT-100 (385) | 0.33℃ | |
| PT-100 (393) | 0.3℃ | |
| PT-100 (日本工业标准) | 0.3℃ | |
| PT-200 (385) | 0.2℃ | |
| PT-500 (385) | 0.3℃ | |
| PT-1000 (385) | 0.2℃ | |
| 解析度 | 0.1℃ | |
| 杰 | 0.7℃ | |
| 钾 | 0.8℃ | |
| 吨 | 0.8℃ | |
| 乙 | 0.7℃ | |
| R | 1.8℃ | |
| 小号 | 1.5℃ | |
| 乙 | 1.4℃ | |
| 大号 | 0.7℃ | |
| ü | 0.75℃ | |
| 否 | 0.9℃ | |
| 解析度 |
J、K、T、E、L、N、U：0.1°C、 0.1°FB、R、S：1°C、1°F |
|
| 小康 | 0.6℃ | |
| 英国石油 | 1.2℃ | |
| 来源准确性 | NI-120 | 0.2℃ |
| PT-100 (385) | 0.33℃ | |
| PT-100 (393) | 0.3℃ | |
| PT-100 (日本工业标准) | 0.3℃ | |
| PT-200 (385) | 0.2℃ | |
| PT-500 (385) | 0.3℃ | |
| PT-1000 (385) | 0.2℃ | |
| 解析度 | 0.1℃ | |
| 4 线测量的准确度。 | ||
| 杰 | 0.7℃ | |
| 钾 | 0.8℃ | |
| 吨 | 0.8℃ | |
| 乙 | 0.7℃ | |
| R | 1.4℃ | |
| 小号 | 1.5℃ | |
| 乙 | 1.4℃ | |
| 大号 | 0.7℃ | |
| ü | 0.75℃ | |
| 否 | 0.9℃ | |
| 解析度 |
J、K、T、E、L、N、U： 0.1°C，B、R、S：1°C |
|
| 小康 | 0.6℃ | |
| 英国石油公司 | 1.2℃ | |
| 规格 | ||
| 斜坡函数 | 源函数 | 电压、电流、电阻、频率、温度 |
| 坡道 | 慢速斜坡、快速斜坡、25% 步进斜坡 | |
| 环路电源功能 | 电压 | 24伏 |
| 准确性 | 10% | |
| 很大电流 | 22 mA，短路保护 | |
| 步骤函数 | 源函数 | 电压、电流、电阻、频率、温度 |
| 脚步 | 量程的 25%，量程的 100% | |
| 环境指标 | ||
| 工作温度 | -10°C 至 55°C | |
| 贮存温度 | -20°C 至 71°C | |
| 湿度（无冷凝） | 90% | 10°C 至 30°C |
| 75% | 30°C 至 40°C | |
| 45% | 40°C 至 50°C | |
| 35% | 50°C 至 55°C | |
| 安全规范 | ||
| 安全等级 | CSA C22.2 第 1010.1：1992 号 | |
| 电磁兼容性 | EN50082-1：1992 和 EN55022：1994 B 类 | |
| 机械和一般规格 | ||
| 尺寸 | 96 x 200 x 47 毫米 | |
| 重量 | 650 克 | |
| 电池 | 四节 AA 碱性电池 | |
| 保修单 | 三年 | |
| 电池寿命 | 典型的 25 小时 | |
| 冲击和振动 | 随机，2 G，5-500 赫兹 | |
Fluke724温度校准器装箱清单
- AC70A 测试夹
- 一对可堆叠测试线
- TL75 测试线
- CE 和 CSA 标志
- 英文、法文、德文、西班牙文、意大利文、葡萄牙文、韩文、中文和日文手册
- CD-ROM 上的用户手册
- NIST-可溯源校准报告和数据
1、Description
2、FlukeTPAK ToolPak™ 磁性仪表挂件
3、Fluke TPAK ToolPak™磁性仪表挂件方便您将仪表悬挂在挂钩或吸附在金属物体表面上，使您在测量时 可以解放双手。该套件包含吸力强劲的磁性挂件、9英寸挂钩和魔术粘紧固带、钩型挂件和通用挂件。 解决您可能面临的几乎所有悬挂和定位问题。适用于大部分福禄克仪表
4、Fluke TLK-220 US SureGrip 工业测试线：超值的SureGrip套件，适用于工业应用领域。包括两种大小的鳄鱼夹和尖锐的测试探头，连接可靠；还包括测试线以及一个可容纳并保护仪表和所有附件的大容量便携包
5、80PK-3A 表面探头：80PK-3A K型热电偶表面探头设计用于测量平坦或微凸表面的温度，外露式结点可直接接触被测表面。 该探头可与任何支持K型热电偶并具有微型连接器输入的测温仪配合使用，测量范围：0 to 260 °C。
6、80PK-27 SureGrip 工业 表面温度探头：80PK-27 SureGrip™工业表面温度探头，兼容所有支持K型热电偶的测温仪，具有微型热电偶连接器， 并具有参考冷结补偿，测量范围：-127 至 600 °C。
下面列出维修及可更换配件的件号。用户可根据需要订购：
1、外壳上部，PN：664232，数量一个；
2、LCD 护盖，PN：1548383，数量一个；
3、可调整的背带，PN：802063，数量两个；
4、输入/输出支架，PN：1549221，数量一个；
5、LCD 支架，PN：667287，数量一个；
6、支架螺钉，PN：494641，数量11个；
6、支架螺钉，PN：494641，数量11个；
7、背景灯，PN：690336，数量一个；
8、LCD（液晶显示器），PN：690963，数量一个；
9、按键，PN：667287，数量一个；
10、壳体下部，PN：664235，数量一个；
11、AA 碱电池，PN：376756，数量4个；
12、壳体螺钉，PN：832246，数量4个；
13、电池盖，PN：664250，数量一个；
14、附件安装组件，PN：658424，数量一个；
15、斜支架，PN：659026，数量一个；
16、电池盖 1/4 转紧固件，PN：948609，数量二个；
17、TL75 硬点测试线套件，PN：855742，数量一个；
18、测试线，红，PN：688051，数量一个；测试线，黑，PN：688066，数量一个；
19、724 产品概述手册，PN：1547851，数量一个；
20、AC72 鳄鱼夹，红，PN：1670641，数量 一个；AC72 鳄鱼夹，黑，PN：1670652，数量一个；
21、CD-ROM(包括 724 用户手册)，PN：1547849，数量一个；
22、上壳标志贴纸，PN：1548329，数量一个；
23、0.05 安培/250 伏保险丝，PN：2002234，数量一个。文章来源于Fluke724
