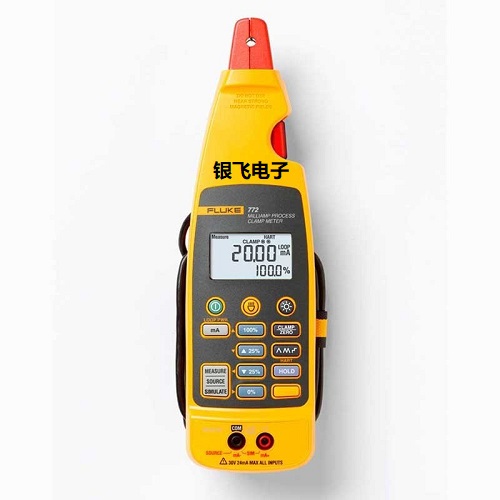

Fluke772毫安过程钳形环路表
Fluke772毫安过程钳形环路表Fluke772和 773 Milliamp Process Clamp Meter钳表是一款采用电池供电的手持式钳表，可用于对变送器、阀、PLC 和DCS I/O 进行故障诊断。与传统的钳表不同，本型钳表采用远端钳夹，通过延长电缆与钳表本体相连。 Fluke772毫安过程钳形环路表 无需断开回路即可测量 4 至 20 mA 信号的回路表，具有同类较佳的 0.2% 准确度，同时使用电流钳测量 mA 信号并输出 mA 信号，提供 0.01 毫安分辨率和灵敏度，测量 PLC 和控制系统模拟 I/O 的毫安信号。......
产品描述
Fluke772毫安过程钳形环路表Fluke772和 773 Milliamp Process Clamp Meter钳表是一款采用电池供电的手持式钳表，可用于对变送器、阀、PLC 和DCS I/O 进行故障诊断。与传统的钳表不同，本型钳表采用远端钳夹，通过延长电缆与钳表本体相连。
Fluke772毫安过程钳形环路表无需断开回路即可测量 4 至 20 mA 信号的回路表，具有同类较佳的 0.2% 准确度，同时使用电流钳测量 mA 信号并输出 mA 信号，提供 0.01 毫安分辨率和灵敏度，测量 PLC 和控制系统模拟 I/O 的毫安信号。
Fluke772毫安钳形环路表测量、输出和模拟 4-20 mA 信号，用于测试控制系统 I/O 或 IP
Fluke772回路表增加了 Fluke 771 的基本功能，以节省更多时间并扩展其应用。使用 771，用户还能够： 获取和模拟 4-20 mA 信号以测试控制系统 I/O；通过在线测量测量 4-20 mA 信号；使用 24 V 回路电源为变送器供电；并自动斜坡和步进改变 4-20 毫安输出以进行远程测试。用户将能够以比传统数字万用表快五倍的速度测试 4–20 mA 信号，而且不会中断环路。这意味着用户可以在不关闭电源的情况下对实时设备进行故障排除，这可以节省用户的时间，并帮助用户避免可能错过过程中发生的事情。
使用中需要注意：不要在测试探头未安装保护帽的情况下在 CAT III 或CAT IV 环境中使用探头。保护帽可以将外露探头的金属部分降低至 4 毫米以下。这样就降低了因短路产生拉弧的可能性。切记！
Fluke772其他的功能：
• 模拟 4-20 mA 信号以测试控制系统 I/O• 用于测试控制系统 I/O 或 I/P 的 4 至 20 mA 信号源
• 通过在线测量测量 4 至 20 mA 信号
• 包括同步 mA 在线测量和 24V 回路电源，用于为变送器供电和测试
• 具有可拆卸夹具和延长电缆，用于在狭小位置进行测量
• 使用保持功能捕获和显示不断变化的测量值
• 提供 mA 输出线性斜坡或 25% 阶跃输出
• 通过自动关闭和背光超时延长电池寿命
• 双背光显示屏，具有 mA 测量值和 4 至 20 mA 跨度的百分比
• 测量聚光灯可照亮黑暗外壳中难以看到的电线
• 使用 99.9 mA 量程测量旧控制系统中的 10 至 50 mA 信号
• 自动更改 4 至 20 mA 输出以进行远程测试
特性：以下各部分更详细讲述钳表的特性。
百分比量程
Source 和 Simulate 百分比量程功能可显示 4 到 20 mA 回路的量程。使用0 %、25 %、50 %和100 %调整电流或模拟电流 (772) 或直流电压和电流(773)。
20 mA 100 % 8 mA 25 %
16 mA 75 % 4 mA 0 %
12 mA 50 % 0 mA -25 %
调零：使用夹钳测试之前，按CLAMP/ZERO消除偏移，将显示调零。在调零之前，请确保夹钳的钳口闭合并且没有电流流经钳口。
背照灯：打开和关闭背照灯。背照灯会在 2 分钟后自动关闭。
Fluke772技术参数规格
| 可测导体直径 | 很大 0.177” 或 4.5 毫米 | ||
| 工作温度 | -10 至 50ºC | ||
| 贮存温度 | -25 至 60ºC | ||
| 工作湿度 | < 90% @ <30ºC，< 75% @ 30 至 55ºC | ||
| 工作海拔 | 0 至 2000 米 | ||
| 防护等级 | 防护等级 40 | ||
| 尺寸 | 44 x 70 x 246 毫米（2 7/8 x 5 ¾ x 11 5/8 英寸） | ||
| 重量 | 410 克（14.4 盎司） | ||
| 振动 | 随机 2 g，5 至 500 Hz | ||
| 震惊 | 1米跌落测试（钳口除外） | ||
| 电磁干扰/射频干扰 | 符合 EN61326-1 | ||
| 对于带 JAW 的电流测量，在 1V/m 至 3V/m 的 EMC 场强规格中增加 1mA。 | |||
| 温度系数 |
0.01% ºC （< 18ºC 或 > 28ºC） |
||
| 电源，电池寿命 | (4) AA 1.5 V 碱性电池，IEC LR6，500 欧姆 mA 源下 12 小时 | ||
| 保修单 |
电子产品 三年 电缆和夹具组装一年 |
||
| 功能规格 | |||
|
mA 测量 （通过钳表测量） |
分辨率/范围 | 0 至 20.99 毫安 | |
| 准确性 | 0.2% + 5 个计数 | ||
| 分辨率/范围 | 21.0mA 至 100.0mA | ||
| 准确性 | 1% + 5 计数 | ||
| mA 测量（与测试插孔串联测量） | 分辨率/范围 | 0 至 24.00 毫安 | |
| 准确性 | 0.2% + 2 计数 | ||
|
毫安源 （很大毫安驱动： 24 毫安到 1,000 欧姆） |
分辨率/范围 | 0 至 24.00 毫安 | |
| 准确性 | 0.2% + 2 计数 | ||
| mA 模拟（很大电压 50 V dc） | 分辨率/范围 | 0 至 24.00 毫安 | |
| 准确性 | 0.2% + 2 计数 | ||
福禄克772/Fluke772毫安钳表包括：
- 四节 AA 碱性电池（已安装）
- 软手提箱
- TL75测试线
- AC 72 可拆卸夹子
- TL 940 迷你钩形测试线
- 说明书
- 带钩环带的悬挂工具
使用Fluke772毫安过程钳形环路表的注意事项
交流电压真有效值高于 30 V、交流电压峰值高于 42 V 或直流电压高于 60 V 时，请勿触摸。
• 如果长时间不使用产品或要在温度高于 50 °C 的环境中存放产品，请取出电池。否则，可能会导致出现电池漏液现象。
• 操作本产品前请确保电池盖关闭且锁定。
• 当显示电池电量不足指示时请更换电池，以防测量不正确。
• 端子间或每个端子与接地点之间施加的电压不能超过额定值。
• 先测量一个已知电压，以确定产品运行是否正常。
• 仅在绝缘导体上使用钳表。对裸露导体或总线请倍加小心。请勿触摸导体，以防触电。
• 将手握于产品的触摸挡板后面。
• 请将手指握在探针护指装置的后面。
• 打开电池盖之前，首先断开所有探针、测试导线和附件。
• 移除测量不需要的所有探针、测试导线和附件。
• 请勿超出产品、探针或附件中额定值很低的单个元件的测量类别 (CAT) 额定值。
• 若产品工作异常，请勿使用。
• 若产品损坏，请将其禁用。
• 请勿在潮湿环境中连接危险带电导体。
文章来源于Fluke772毫安过程钳形环路表
自动斜坡输出
自动斜坡可将 mA 电源变化的输出不断应用到设备，同时您可以腾出手去测试响应。
按自动斜坡按键时，钳表产生重复的 0 % - 100 % - 0 % 增加，可选择三种增加波形：
靠前种： 0 % - 100 % - 0 % 40-秒慢速斜坡
第二种：0 % - 100 % - 0 % 30-秒快速斜坡
第三种：0 % - 100 % - 0 % 25 % 步进增加，每个步进 10 秒。
要退出斜坡功能，按任意按钮。
