ZX70A阻抗分析仪的曲线扫描显示

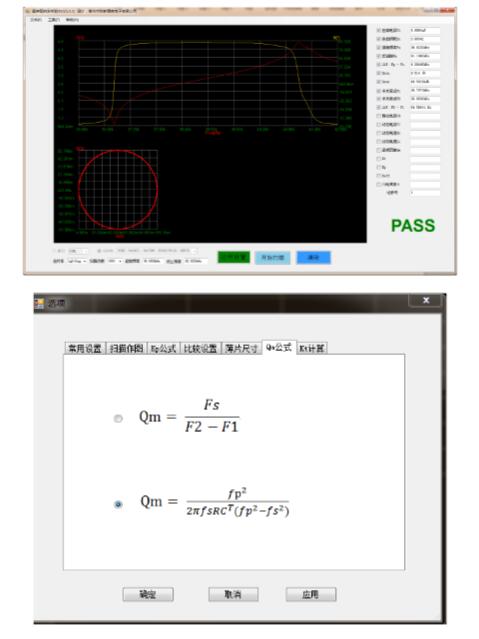

<曲线扫描显示>页面根据用户对测量元器件测试预置的方式与条件,按101、201、401或801点频率以线性或对数方式对被测元件进行频率递增的自动扫描测量,在LCD屏幕上动态显示被测元器件主副参数随频率变化的响应曲线,该扫描范围内的任一点结果信息均可在屏幕上读出。同时显示该扫描范围内被测元件的较大很小主副参数测量值及对应方式的条件。上图是仪器扫描完一个压电陶瓷片后的Z-Freq(黄色曲线)和θ-Freq(蓝色曲线)曲线图(横轴是频率,纵轴是Z或θ)。
A和a分别表示阻抗Z的较大和很小时对应的点。B和b分别表示相位角θ的较大和很小时对应的点。Zmax表示阻抗Z的较大值,A)右边的数字表示Zmax对应的频率Zmin表示阻抗Z的很小值,a)右边的数字表示Zmin对应的频率,曲线图上面的Ct是自由电容,是压电器件在1kHz频率下的电容值。Dt是压器件在1kHz频率下的损耗值。Qm是机械品质因素。
A和a分别表示阻抗Z的较大和很小时对应的点。B和b分别表示相位角θ的较大和很小时对应的点。Zmax表示阻抗Z的较大值,A)右边的数字表示Zmax对应的频率Zmin表示阻抗Z的很小值,a)右边的数字表示Zmin对应的频率,曲线图上面的Ct是自由电容,是压电器件在1kHz频率下的电容值。Dt是压器件在1kHz频率下的损耗值。Qm是机械品质因素。
