MAVOWATT系列电能质量分析仪的实时测量模式

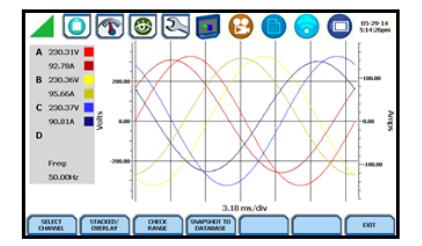

MAVOWATT系列电能质量分析仪的示波器模式
此功能允许同时显示其八个通道的张力和电流的实时波形,如示波器,并且每三秒钟更新一次。 波形的显示颜色可由用户编程。 波形可以显示在一个或两个轴上(重叠或堆叠)。 自动量程功能显示为所有通道检测到的输入范围。 它还有文本模式的数据,包括有效值,每个分区的值和频率。

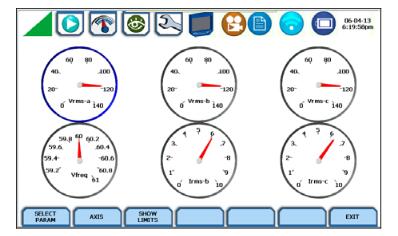

MAVOWATT系列电能质量分析仪模拟仪表(图形)
模拟仪表允许您定义参数并为每个通道或幅度创建模拟转盘。 读数每三秒钟更新一次。 您可以为任何受监视的参数/通道显示六种类型的拨号。 设备默认显示Va,Vb,Vc,Ia,Ib,Ic的读数。 刻度的结束和幅度的极限可以显示为颜色带。

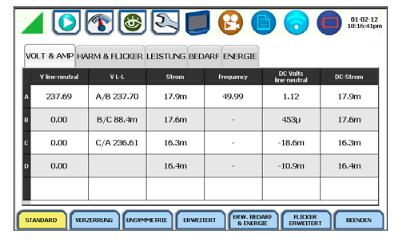

文本格式的米(数字值表)
数字仪表的屏幕以表格形式显示。 测量的幅度已按逻辑方式分组在以下文件夹中:标准或基本,失真,不平衡,高级电源,高级能量和需求以及高级闪烁。 屏幕底部的功能键将根据所选文件夹而改变。

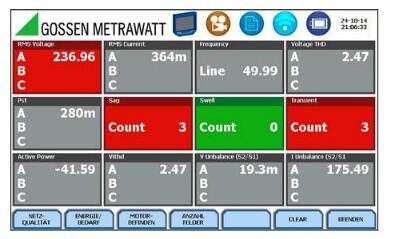

指标小组
这个面板是查看值的可视化的方式,或者如果发生事件,作为输出限制PARAM ETERS显示。 面板采用颜色编码,以指示幅度是否超出范围。 绿色表示幅度在限制范围内,或自上次重置面板后没有事件。 红色表示参数超出范围或存在该类型的事件。 可以看到三种类型的总结报告:供应质量,能源/需求或发动机状态。 可以实时查看数据,以2x3,3x4或4x6指标或状态窗口的矩阵形式计算的事件数和其他数据。

MAVOWATT系列电能质量分析仪的谐波分析
您可以以图形和文本格式显示每个谐波的幅度和相位,高达可达127阶。 您可以选择要显示谐波(V,I,W),通道(A,B,C,D)的幅度,并缩放图形(缩放)以查看每5Hz的分量。 您还可以将其配置为以Hz或顺序件号查看谐波和/或间谐波,缩放到基波或绝对值,以及在表格中列出谐波分量及其相位角。

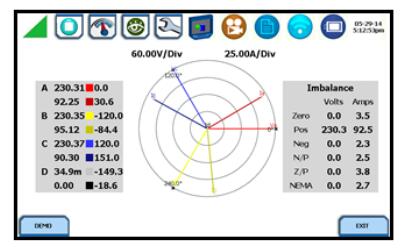

MAVOWATT系列电能质量分析仪显示相量
相量显示器显示图表,其基于基频处的角度指示电压和电流之间的相位关系,如傅立叶分析所示。 该图显示了所有通道的相量。 该测量模式允许可视化不平衡条件,包括数值。 它还允许验证设备的连接是否正确。 它有一个演示工具,用于显示和模拟电阻,电感和电容负载的行为。
