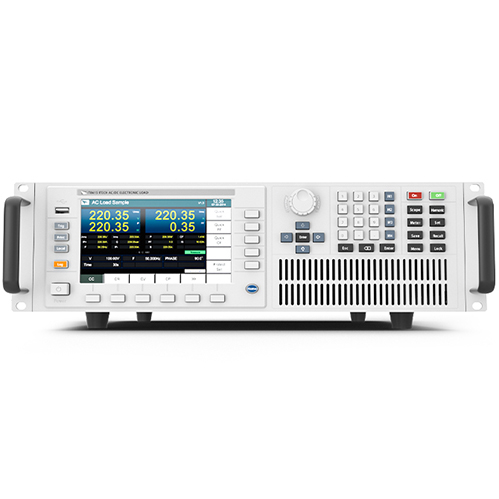

艾德克斯IT8625可编程交直流电子负载波形显示功能
艾德克斯IT8625可编程交直流电子负载(功率分析仪)是一款功能强大、性能卓越的测试设备,它不仅具备高精度的测量和负载模拟能力,还融入了先进的波形显示功能,为用户提供直观、全面的测试数据和分析手段。以下是IT8625可编程交直流电子负载波形显示功能的详细解析:
IT8625内置高速数据采集系统,能够实时捕获电压、电流等参数的波形数据,并在其彩色LCD显示屏上实时显示。这种实时波形显示功能使用户能够直观地观察到测试过程中参数的动态变化情况,为故障分析和性能评估提供有力支持。
2. 多种波形显示模式
艾德克斯IT8625支持多种波形显示模式,包括实时波形显示、历史波形回放、波形对比等。用户可以根据测试需求选择合适的波形显示模式,以便更深入地了解被测设备的性能特点。
3. 可调节的时间轴与幅度轴
IT8625的波形显示界面允许用户自由调节时间轴和幅度轴的缩放比例,以便更清晰地观察波形的细节特征。这种灵活性使得用户能够根据不同的测试需求,对波形进行精细的分析和评估。
IT8625采用高分辨率数据采集技术,能够捕获到电压、电流等参数的微小变化,确保波形数据的准确性和完整性。这种高分辨率波形捕获功能对于分析设备的瞬态响应和稳定性至关重要。
2. 大容量波形存储
IT8625内置大容量存储器,支持长时间波形数据记录功能。用户可以根据测试需求设置波形数据的采样率和记录时间,以便在测试结束后进行详细的波形分析和处理。这种大容量波形存储功能为用户提供了丰富的数据资源,有助于深入挖掘被测设备的性能潜力。
IT8625提供波形数据的统计分析功能,用户可以对捕获到的波形数据进行最大值、最小值、平均值、标准差等统计分析,以便更全面地了解被测设备的性能特点。这种波形数据统计分析功能有助于用户快速识别设备的异常行为,为故障排查和性能优化提供有力支持。
2. 波形对比与分析
IT8625支持波形对比功能,用户可以将不同测试条件下的波形数据进行对比,以便更直观地观察被测设备在不同条件下的性能变化。这种波形对比功能有助于用户深入了解设备的性能特点和变化规律,为产品设计和优化提供有力依据。
3. 波形趋势预测
基于波形数据的统计分析结果,IT8625还可以进行波形趋势预测。用户可以通过观察波形数据的变化趋势,预测被测设备在未来一段时间内的性能表现。这种波形趋势预测功能有助于用户提前发现潜在问题,采取相应的预防措施,确保设备的稳定运行。

IT8625的波形显示界面设计简洁直观,用户可以通过简单的操作即可实现波形的捕获、显示、存储和分析等功能。这种直观的用户界面设计降低了用户的学习成本,提高了测试效率。
2. 丰富的交互功能
IT8625支持多种交互功能,如波形放大、缩小、平移、标注等。用户可以根据需要对波形进行精细的调整和标注,以便更准确地分析设备的性能特点。此外,IT8625还支持与其他测试设备和系统的集成,如示波器、功率分析仪等,形成完整的测试解决方案。
在电源供应器测试中,IT8625的波形显示功能可用于观察电源在不同负载条件下的输出电压、电流波形,评估电源的稳态和动态性能。通过波形对比和分析,用户可以快速识别电源的异常行为,如电压波动、电流过冲等,为电源的优化设计提供有力支持。
2. 电池管理系统与电池测试
在电池管理系统与电池测试中,IT8625的波形显示功能可用于观察电池在充放电过程中的电压、电流波形,评估电池的容量、内阻、循环寿命等关键性能指标。通过波形趋势预测,用户可以预测电池在未来一段时间内的性能表现,为电池的维护和管理提供有力依据。
3. 不间断电源(UPS)测试
在不间断电源(UPS)测试中,IT8625的波形显示功能可用于观察UPS在市电/电池切换过程中的输出电压、电流波形,评估UPS的切换速度和稳定性。通过波形对比和分析,用户可以快速识别UPS的异常行为,如切换失败、输出电压波动等,为UPS的优化设计提供有力支持。
4. 太阳能逆变器测试
在太阳能逆变器测试中,IT8625的波形显示功能可用于观察逆变器在不同光照条件下的输出电压、电流波形,评估逆变器的MPPT效率、输出电压/频率稳定性等关键性能指标。通过波形趋势预测,用户可以预测逆变器在未来一段时间内的性能表现,为逆变器的优化设计和维护提供有力依据。
5. 电动汽车充电站测试
在电动汽车充电站测试中,IT8625的波形显示功能可用于观察充电站在不同充电功率和负载条件下的输出电压、电流波形,评估充电站的充电效率、功率因数等关键性能指标。通过波形对比和分析,用户可以快速识别充电站的异常行为,如充电失败、充电效率降低等,为充电站的优化设计和维护提供有力支持。
