艾德克斯IT8624可编程交直流电子负载测量功能

艾德克斯IT8624可编程交直流电子负载(功率分析仪)是一款集高精度、多功能、宽范围测量于一体的测试设备,专为满足现代电力电子设备复杂测试需求而设计。它不仅具备强大的负载模拟能力,还融入了先进的测量技术,以确保在各种测试场景下都能提供准确、可靠的测量结果。以下是IT8624可编程交直流电子负载测量功能的详细解析:


一、高精度测量系统

1. 电压测量
IT8624支持直流和交流电压测量,直流电压测量范围可达0V至1000V(或特定型号可达更高电压),交流电压测量范围可达0V至500VAC(有效值)。其电压测量精度高达±(0.05%+0.1V)(直流),±(0.5%+1V)(交流),即使在高压环境下也能保持高精度测量。
2. 电流测量
IT8624的电流测量范围广泛,根据所选功率等级,电流可从几毫安至数百安培不等。其电流测量精度同样出色,达到±(0.1%+10mA)(直流),±(0.5%+50mA)(交流),确保在各种负载条件下都能获得准确的电流数据。
3. 功率测量
功率测量是电子负载测试中的关键指标之一。IT8624提供直流和交流功率测量功能,其功率测量精度可达±(0.2%+2W)(直流),±(1%+5W)(交流),满足高精度功率测试需求。


二、多参数测量与显示

1. 实时参数显示
IT8624配备高亮度彩色LCD显示屏,能够实时显示电压、电流、功率、时间等关键测试参数,以及波形图等信息,便于用户直观了解测试状态。
2. 多参数同时测量
IT8624支持多参数同时测量功能,用户可以在一次测试中同时获取电压、电流、功率等多个参数的数据,提高测试效率。
3. 数据记录与存储
IT8624内置大容量存储器,支持长时间数据记录功能。用户可以根据需要设置数据记录间隔和记录时间,便于后续数据分析和处理。


三、高级测量功能

1. 波形捕获与显示
IT8624具备波形捕获功能,能够实时捕获并显示电压、电流等参数的波形图。用户可以通过波形图直观地观察参数的动态变化情况,为故障分析和性能评估提供有力支持。
2. 数据统计与分析
IT8624提供数据统计与分析功能,用户可以对测量数据进行最大值、最小值、平均值、标准差等统计分析,以及趋势图绘制等,帮助用户深入了解被测设备的性能特点。
3. 过载与短路保护测量
在进行过载和短路保护测试时,IT8624能够准确测量并记录过载和短路状态下的电压、电流等参数,为评估设备的保护性能提供关键数据。

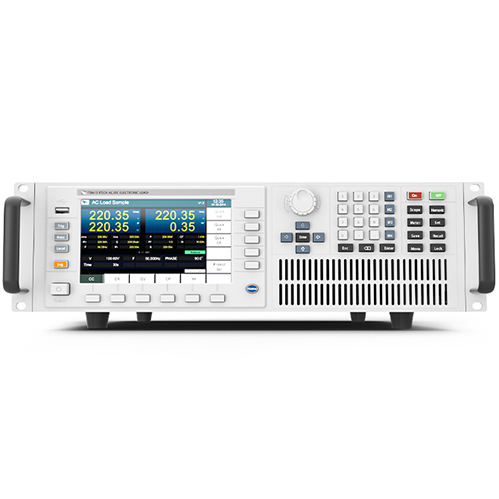

 艾德克斯IT8624


四、智能化测量与校准

1. 自动校准功能
IT8624内置自动校准系统,能够定期对设备进行校准,确保测量结果的准确性和可靠性。用户可以选择手动校准或定时自动校准模式,减少人为误差,提高测试精度。
2. 智能测量模式
IT8624提供智能测量模式,能够根据被测设备的特性自动调整测量范围和精度,确保在各种测试场景下都能获得最佳测量结果。
3. 远程测量与控制
IT8624支持GPIB、LAN(LXI C类)、USB等标准接口,兼容SCPI命令集,便于集成至自动化测试系统。用户可以通过PC或其他控制设备实现远程测量与控制,提高测试效率和灵活性。


五、测量应用广泛

1. 电源供应器测试
IT8624适用于各类电源供应器的稳态和动态性能测试,包括AC-DC、DC-DC、DC-AC等转换器。通过测量电压、电流、功率等参数,评估电源供应器的稳定性、效率和保护性能。
2. 电池管理系统与电池测试
IT8624专为电池充放电测试设计,能够精确测量电池的电压、电流和功率等参数,评估电池的容量、循环寿命、内阻等关键性能指标。同时,支持模拟真实负载循环,验证电池管理系统的功能和性能。
3. 不间断电源(UPS)测试
IT8624可用于测试UPS的市电/电池切换速度、输出电压/频率稳定性等关键性能指标。通过测量UPS在不同负载条件下的电压、电流和功率等参数,评估其可靠性和稳定性。
4. 太阳能逆变器测试
IT8624支持太阳能逆变器的并/离网切换测试、MPPT效率测试等。通过测量逆变器在不同输入电压和负载条件下的电压、电流和功率等参数,评估其性能和效率。
5. 电动汽车充电站测试
IT8624可用于测试电动汽车充电站的充电协议兼容性、充电效率与功率因数等关键性能指标。通过测量充电站在不同充电功率和负载条件下的电压、电流和功率等参数,评估其性能和安全性。


六、总结

艾德克斯IT8624可编程交直流电子负载以其高精度测量系统、多参数测量与显示、高级测量功能、智能化测量与校准以及广泛的应用领域,成为电力电子设备测试领域的优选工具。无论是基本的稳态测试,还是复杂的动态负载模拟、电池充放电测试,IT8624都能提供准确、可靠的测量结果,为产品的研发、生产、认证和质量控制提供有力支持。
