艾德克斯IT8626可编程交直流电子负载通讯连接

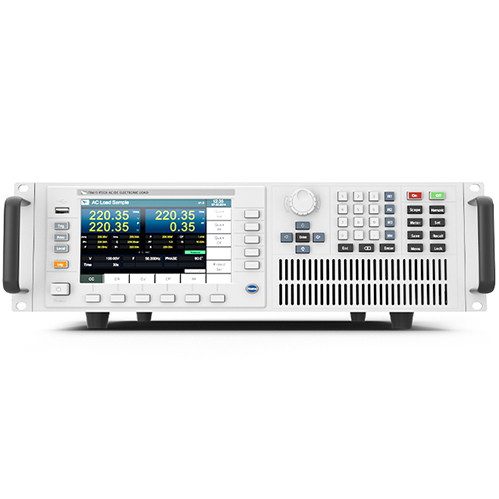

艾德克斯IT8626可编程交直流电子负载(功率分析仪)是一款集高精度、多功能、易于操作于一体的测试设备,广泛应用于电源供应器、电池管理系统、不间断电源(UPS)、太阳能逆变器及电动汽车充电站等领域的测试。为了满足自动化测试和远程监控的需求,IT8626提供了多种通讯连接方式,确保与测试系统、计算机或其他控制设备的无缝集成。以下是关于IT8626可编程交直流电子负载通讯连接的详细解析:
GPIB(GeneralPurposeInterfaceBus)是一种标准的并行接口,广泛用于实验室自动化测试系统。IT8626的GPIB接口遵循IEEE488.2标准,支持高达1MB/s的数据传输速率,确保快速、可靠的数据通讯。
2.连接与应用
用户可以通过GPIB接口将IT8626连接到计算机或其他GPIB设备,构建自动化测试系统。在测试系统中,计算机可以作为主控设备,通过GPIB接口向IT8626发送控制命令,接收测试数据,实现远程控制和数据分析。
GPIB接口还支持多台设备级联,用户可以构建一个包含多个IT8626和其他GPIB设备的复杂测试系统,通过统一的软件界面进行管理和控制。
LAN(LocalAreaNetwork)接口通过以太网连接实现设备间的通讯。IT8626的LAN接口符合LXI(LANeXtensionsforInstrumentation)C类标准,支持基于Web的远程控制和数据访问,以及基于VXI11协议的远程编程。
LXI标准结合了LAN的高速度和灵活性,以及GPIB的成熟性和可靠性,为测试系统提供了高效、可扩展的通讯解决方案。
2.连接与应用
用户可以通过LAN接口将IT8626连接到局域网或互联网,实现远程访问和控制。通过Web浏览器或专用的测试软件,用户可以随时随地监控设备的状态,发送控制命令,接收测试数据。
LXIC类标准还支持基于SCPI(StandardCommandsforProgrammableInstruments)的命令集,用户可以使用标准的SCPI命令来控制IT8626,实现跨厂商设备的兼容性和互操作性。
1.接口特性
USB(UniversalSerialBus)接口是一种广泛应用的串行通讯接口,具有即插即用、高速数据传输和低成本等优点。IT8626配备了USB接口,支持USB2.0标准,数据传输速率可达480Mb/s。
2.连接与应用
用户可以通过USB接口将IT8626连接到计算机,实现即插即用的设备识别和配置。通过专用的测试软件或驱动程序,用户可以轻松实现远程控制和数据传输。
USB接口还支持热插拔功能,用户可以在不关闭计算机电源的情况下,随时连接或断开IT8626,提高了测试的灵活性和效率。
RS232(RecommendedStandard232)接口是一种传统的串行通讯接口,广泛应用于计算机与外部设备的连接。IT8626配备了RS232接口,支持标准的RS232通讯协议,数据传输速率可达115.2kb/s。
2.连接与应用
用户可以通过RS232接口将IT8626连接到计算机或其他RS232设备,实现基本的远程控制和数据传输功能。虽然RS232接口的数据传输速率相对较低,但在一些简单的测试场景下,仍然是一种经济、实用的通讯解决方案。
RS232接口还支持长距离传输(最长可达15米),适用于一些需要远离计算机进行测试的场景。
IT8626支持SCPI(StandardCommandsforProgrammableInstruments)命令集,这是一种标准化的仪器控制语言,用于实现跨厂商设备的兼容性和互操作性。用户可以使用SCPI命令来控制IT8626,实现远程编程、状态查询和数据获取等功能。
2.专用测试软件
艾德克斯为IT8626提供了专用的测试软件,如ITECHLabVIEWVI、ITECHTestExecutive等,这些软件支持GPIB、LAN和USB等通讯接口,提供了直观的用户界面和丰富的测试功能。用户可以通过这些软件轻松实现远程控制、数据记录和分析等功能。
此外,IT8626还支持第三方测试软件,如NationalInstrumentsLabVIEW、TektronixOscilloscopeSoftware等,用户可以根据自己的需求选择合适的软件来实现远程控制和数据分析。
在进行远程通讯时,为了确保数据的安全性,IT8626支持数据加密功能。用户可以通过设置密码、启用SSL/TLS协议等方式来保护传输的数据,防止数据泄露和篡改。
2.访问控制
IT8626还提供了访问控制功能,用户可以通过设置IP地址过滤、MAC地址绑定等方式来限制对设备的访问权限,确保只有授权的用户才能访问和控制设备。
一、通讯接口概述
IT8626可编程交直流电子负载配备了多种通讯接口,包括GPIB(IEEE488)、LAN(LXIC类)、USB和RS232等,这些接口为用户提供了灵活多样的连接方式,满足不同测试场景下的需求。通过这些接口,用户可以轻松实现远程控制、数据传输和状态监控等功能。二、GPIB接口
1.接口特性GPIB(GeneralPurposeInterfaceBus)是一种标准的并行接口,广泛用于实验室自动化测试系统。IT8626的GPIB接口遵循IEEE488.2标准,支持高达1MB/s的数据传输速率,确保快速、可靠的数据通讯。
2.连接与应用
用户可以通过GPIB接口将IT8626连接到计算机或其他GPIB设备,构建自动化测试系统。在测试系统中,计算机可以作为主控设备,通过GPIB接口向IT8626发送控制命令,接收测试数据,实现远程控制和数据分析。
GPIB接口还支持多台设备级联,用户可以构建一个包含多个IT8626和其他GPIB设备的复杂测试系统,通过统一的软件界面进行管理和控制。
三、LAN接口(LXIC类)
1.接口特性LAN(LocalAreaNetwork)接口通过以太网连接实现设备间的通讯。IT8626的LAN接口符合LXI(LANeXtensionsforInstrumentation)C类标准,支持基于Web的远程控制和数据访问,以及基于VXI11协议的远程编程。
LXI标准结合了LAN的高速度和灵活性,以及GPIB的成熟性和可靠性,为测试系统提供了高效、可扩展的通讯解决方案。
2.连接与应用
用户可以通过LAN接口将IT8626连接到局域网或互联网,实现远程访问和控制。通过Web浏览器或专用的测试软件,用户可以随时随地监控设备的状态,发送控制命令,接收测试数据。
LXIC类标准还支持基于SCPI(StandardCommandsforProgrammableInstruments)的命令集,用户可以使用标准的SCPI命令来控制IT8626,实现跨厂商设备的兼容性和互操作性。

四、USB接口
1.接口特性USB(UniversalSerialBus)接口是一种广泛应用的串行通讯接口,具有即插即用、高速数据传输和低成本等优点。IT8626配备了USB接口,支持USB2.0标准,数据传输速率可达480Mb/s。
2.连接与应用
用户可以通过USB接口将IT8626连接到计算机,实现即插即用的设备识别和配置。通过专用的测试软件或驱动程序,用户可以轻松实现远程控制和数据传输。
USB接口还支持热插拔功能,用户可以在不关闭计算机电源的情况下,随时连接或断开IT8626,提高了测试的灵活性和效率。
五、RS232接口
1.接口特性RS232(RecommendedStandard232)接口是一种传统的串行通讯接口,广泛应用于计算机与外部设备的连接。IT8626配备了RS232接口,支持标准的RS232通讯协议,数据传输速率可达115.2kb/s。
2.连接与应用
用户可以通过RS232接口将IT8626连接到计算机或其他RS232设备,实现基本的远程控制和数据传输功能。虽然RS232接口的数据传输速率相对较低,但在一些简单的测试场景下,仍然是一种经济、实用的通讯解决方案。
RS232接口还支持长距离传输(最长可达15米),适用于一些需要远离计算机进行测试的场景。
六、通讯协议与软件支持
1.SCPI命令集IT8626支持SCPI(StandardCommandsforProgrammableInstruments)命令集,这是一种标准化的仪器控制语言,用于实现跨厂商设备的兼容性和互操作性。用户可以使用SCPI命令来控制IT8626,实现远程编程、状态查询和数据获取等功能。
2.专用测试软件
艾德克斯为IT8626提供了专用的测试软件,如ITECHLabVIEWVI、ITECHTestExecutive等,这些软件支持GPIB、LAN和USB等通讯接口,提供了直观的用户界面和丰富的测试功能。用户可以通过这些软件轻松实现远程控制、数据记录和分析等功能。
此外,IT8626还支持第三方测试软件,如NationalInstrumentsLabVIEW、TektronixOscilloscopeSoftware等,用户可以根据自己的需求选择合适的软件来实现远程控制和数据分析。
七、通讯连接的安全性
1.数据加密在进行远程通讯时,为了确保数据的安全性,IT8626支持数据加密功能。用户可以通过设置密码、启用SSL/TLS协议等方式来保护传输的数据,防止数据泄露和篡改。
2.访问控制
IT8626还提供了访问控制功能,用户可以通过设置IP地址过滤、MAC地址绑定等方式来限制对设备的访问权限,确保只有授权的用户才能访问和控制设备。
