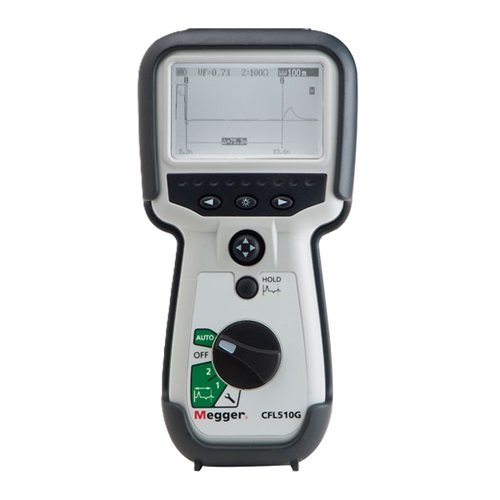

Megger-CFL510G电缆故障测试仪是一款手持式、紧凑型的时域反射仪（TDR），专门用于定位金属电缆上的故障。该仪器以其高精度、高效率和易用性而著称，可广泛应用于通信和电力行业的线路维护工作中。CFL510G具有出色的分辨率和广泛的测试范围，能够迅速准确地定位电缆中的断路、短路、击穿等故障。

主要技术特点

TDR技术：CFL510G通过发送脉冲信号并接收反射回来的信号来确定故障点的距离，这种方法不受电缆材料和结构的影响，适用于多种类型的电缆。
高精度定位：设备能够提供精确的故障点定位，帮助技术人员快速定位故障，减少修复时间。
用户界面：CFL510G配备了直观的用户界面，包括背光液晶显示屏，即使在光线不足的环境中也能清晰读取数据。
多功能性：除了故障定位，CFL510G还能进行电缆路径探测和绝缘电阻测试，提供了一站式的电缆测试解决方案。
便携性：设备的轻巧设计和多功能测试和携带案例，使得CFL510G便于携带和现场操作。
耐用性：CFL510G的外壳设计考虑到了现场使用的苛刻条件，能够抵抗灰尘和水分的侵入，达到IP54防护等级。

应用场景

CFL510G广泛应用于电力行业，适用于城市电网、工业设施、铁路和矿业等领域的电缆故障检测和维护工作。在紧急故障响应和常规维护检查中，CFL510G都能提供高效率的故障定位服务，帮助维护人员快速恢复电力供应，减少停电时间和经济损失。

主要功能特点

一、故障定位
Megger-CFL510G通过发送脉冲信号并接收反射信号的方式，根据信号的时延精确计算故障点到测试点的距离，从而实现对电缆故障的快速定位。其最小分辨率达到0.1m/0.3ft，最大测试范围可达5km/15,000ft，满足不同电缆类型的测试需求。
二、故障类型识别
仪器提供低压脉冲法和高压闪络法两种测试方法，可根据故障类型和程度灵活选择。低压脉冲法适用于低阻故障的检测，而高压闪络法则适用于高阻故障和闪络性故障的检测。
三、绝缘电阻测量
CFL510G还能测量电缆的绝缘电阻，帮助判断电缆是否存在潜在故障，并在一定程度上预测电缆绝缘的性能。
四、多种输出阻抗和速度因子选择
仪器提供四种输出阻抗（25, 50, 75, 100Ω）和速度因子（0.2-0.99）的选择，以适应不同电缆类型和测试条件的需求。

技术优势与市场竞争力

Megger作为电力测试设备和系统测量仪器的领先制造商，其产品以高品质和可靠性著称。CFL510G的引入进一步巩固了Megger在电缆故障测试领域的市场领导地位。通过不断的技术创新和对用户需求的深刻理解，Megger确保其产品能够满足现代电力系统对高效率和高精度测试的要求。

Megger-CFL510G电缆故障测试仪的TDR技术工作原理

Megger-CFL510G电缆故障测试仪采用的TDR（Time Domain Reflectometry，时域反射）技术是一种通过发送高速脉冲并接收其反射信号来定位电缆故障的方法。当TDR测试仪向电缆发送一个尖锐的脉冲波形时，这个脉冲会沿电缆传播。如果电缆内部存在断裂、短路或其他形式的不连续性，脉冲在这些点会被反射回来。TDR测试仪接收这些反射信号，并根据信号往返的时间计算出故障点的位置。
工作过程如下：
脉冲发送：TDR测试仪产生一个短时间内的电脉冲，并将其发送进入电缆。
信号反射：当脉冲遇到电缆中的不连续性时，部分能量会被反射回传感器。
信号接收：TDR测试仪接收这些反射信号，并记录它们的到达时间。
故障定位：通过分析反射信号的到达时间，结合电缆的已知特性（如速度因子），TDR测试仪计算出故障点距离测试仪的精确位置。
这种技术不仅能够定位故障点，还能提供关于故障性质的信息，如断线、短路或阻抗变化等。Megger-CFL510G的设计通常包含高精度的测量范围和分辨率，以及易于读取的显示屏，使得操作人员能够迅速准确地诊断电缆故障。

Megger-CFL510G相比传统电缆故障检测方法有哪些显著优势？

1、高效率和准确性：Megger-CFL510G采用现代化的检测技术，能够快速准确地定位电缆故障，大大提高检测效率和减少维修时间。
2、多功能性：该设备不仅能够检测电缆的开路、短路、高阻、低阻等常见故障，还能适应多种不同材质和规格的电缆，扩大了检测范围。
3、用户友好的操作界面：Megger-CFL510G配备了中文检测界面系统，简化了操作流程，即使是非专业人员也能轻松上手，提高了设备的易用性。
4、内置电源：与依赖外部电源供电的传统设备不同，Megger-CFL510G内置电源，使得设备更加灵活，适用于各种复杂环境，不再受限于特定的检测场地。
5、数据存储和处理能力：Megger-CFL510G能够存储检测数据，方便后续的数据分析和报告生成，提高了工作效率和数据管理的便捷性。
6、安全性：在设计上，Megger-CFL510G考虑了操作安全性，确保在各种环境下都能安全使用，减少了操作风险。
7、远程控制能力：部分型号的Megger设备支持远程控制功能，这为在生产环境中的使用提供了额外的便利，增加了设备的应用场景。
Megger-CFL510G通过集成先进的检测技术和智能化的操作界面，提供了比传统检测方法更为高效、准确、安全和便捷的解决方案。

Megger-CFL510G在电力行业中具体是如何应用的？

Megger-CFL510G是Megger公司生产的一款多功能电气测试仪器，它通常被设计用于现场测试和维护电气设备。虽然搜索结果中没有直接提到Megger-CFL510G的具体信息，根据Megger公司的产品线和一般电气测试仪器的功能，此类设备通常具有多种测试功能，如绝缘电阻测试、接地电阻测试、回路电阻测试、接触电阻测试等。这些功能使其适用于电力系统中的多种测试场景。

Megger-CFL510G在电力行业中的应用场景

在电力行业中，Megger-CFL510G这样的测试仪器可能被应用于以下场景：
变压器测试：用于测量变压器的绝缘电阻，以评估其健康状态和预防潜在的故障。
电缆测试：进行电缆的绝缘测试，以确保电缆在传输电能时的安全性和可靠性。
开关设备测试：对断路器和其他开关设备进行测试，以确保其正确闭合和分断。
接地系统检查：测量接地电阻，确保电气系统的安全接地。

Megger-CFL510G是一款高性能的电缆故障测试仪，专为快速、准确地定位电力电缆故障而设计。该设备采用了先进的时域反射（TDR）技术，能够在不破坏电缆绝缘的前提下，检测和定位电缆中的故障点。CFL510G的设计注重用户友好性和现场实用性，其紧凑的尺寸和坚固的外壳使其成为现场作业的好的选择之一。
