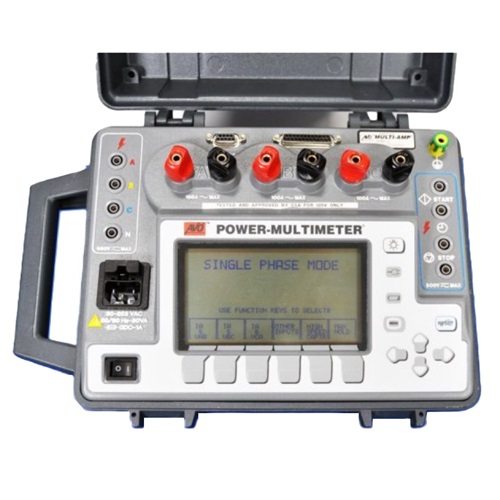

Megger-PMM-1是一款专为电力系统设计的多功能测量仪器，它能够执行多种电气测量任务，包括电流、电压、功率、相角以及频率的测量。该仪器的设计注重便携性和多功能性，适用于现场测试和维护工作。Megger-PMM-1的特点在于其能够通过电池或外部电源供电，配备了内部计时器和三个独立的电压和电流通道，适合进行保护继电器的测试和监控运行中的电气设备。

技术参数

基本输入输出参数
输入电源：90-253Vac，50Hz，30VA。
电池：带有内部充电器的充电电池，具有电池充满及耗尽保护，工作时间为连续9小时，幅值因数3。
电压测量范围：0-650V (ac/dc)，分辨率为全范围的0.01%，精度为输入阻抗1MΩ，最大输入100V (ac)在两个输入端或输出端与机壳端，测量为RMS或AVG。
电流测量范围：直接输入0-100A (ac)，分辨率为全范围的0.01%，最小测量电流2mA，5A时负载0.1VA。
高级测量功能
相角测量：±0-180°，分辨率0.01°，输入在30V以上和1.0A±0.5°，输入在30V以上和0.02A；±2°输入在30V以上和0.002A。
功率测量：0-10kW分辨率0.1%，对直接输入连接的最大精度为0.01W；功率精度VA的±0.1%。
频率测量：45-65Hz分辨率0.01Hz，精度读数的±0.005%；频率测量10-1000Hz精度读数的±0.005%。
用户界面和数据处理
显示屏：大的LCD显示，可调背景光源和对比度，便于在不同光照条件下读取数据。
数据处理：具有RS-232接口，支持数据记录和数据传输，便于将测量数据导出到其他设备进行分析。
设计特点
内部计时器：三个独立的电压和电流通道，特别适合保护继电器的测试 。
操作模式：菜单驱动操作，具有数据重显和记录功能，便于用户捕捉和存储测量数据。

关键技术特点与应用场景

Megger-PMM-1的关键技术特点包括其高速测量能力，每秒可进行高达20次的读数，这对于捕捉电动机起动电流等瞬态事件尤为重要。此外，该仪器在低电流条件下仍能准确测量相位角，这对于精确分析电力系统的性能至关重要。仪器的大图形显示屏和可调节背光使得在不同光照条件下阅读数据变得容易，而RS-232数据端口和并行打印机端口则方便了数据的记录和传输。
在实际应用场景中，Megger-PMM-1被广泛用于通用型电器系统的维护、电器设备的修理、保护继电器的测试以及对运行中的电气设备进行监测。它的菜单操作界面和数据重显及记录功能使工程师能够轻松捕获和存储测量数据，并将这些数据传输到个人电脑上进行进一步分析。

技术创新与市场影响

一、Megger-PMM-1的技术创新在于其集成了多种测量功能于单一紧凑的设备中，减少了现场测试时所需携带的仪器数量，提高了工作效率。其设计考虑到了保护继电器测试的特殊需求，使得测试更加方便和安全。此外，仪器的可编程定时数据传输功能允许自动化数据记录，这对于长期监测和趋势分析非常有用。
二、在市场上，Megger-PMM-1的多功能性和高性能使其成为电力工程师和技术人员的首选工具。它不仅提升了现场测试的准确性和效率，而且通过减少维护成本和停机时间，对提高电力系统的可靠性和性能产生了积极影响。

Megger-PMM-1可测量的电参数类型

电压：AC和DC电压测量，适用于不同的电压级别和频率。
电流：AC和DC电流测量，能够处理从小到大范围的电流值。
功率：测量有功功率和无功功率，分辨率可达0.1%，精度也为0.1%。
功率因数：测量电路的功率因数，分辨率为0.05。
频率：测量交流电的频率，分辨率为0.01Hz，精度为0.03Hz。
相角：测量电压和电流之间的相位差，范围从0°到180°，分辨率为0.05°。

主要用途

1、电流和电压测量：仪器能够测量交流和直流电流及电压，适用于各种电气设备和电路的测试。
2、功率和能量测量：它可以计算实际功率和反应功率，帮助评估电气系统的能效。
3、相位角测量：用于测定电压和电流之间的相位差，对于分析电力系统的运行状态非常重要。
4、频率测量：能够测量单相和三相系统的频率，对于同步和频率控制至关重要。
5、高速记录功能：特别适合记录三相发动机的起动电流等瞬态过程。
6、数据存储和传输：仪器配备了数据存储功能，并支持通过USB数据线或蓝牙进行远程操作和数据下载，便于数据管理和分析。
7、环境监测：部分型号还可能包含温度和湿度记录选项，以便对测试环境进行全面监控。
这些功能使得Megger-PMM-1成为电力工程师和技术人员在安装、维护和故障诊断等工作中不可或缺的工具。

Megger-PMM-1的数据记录功能如何支持长期监测和趋势分析？

Megger-PMM-1是一款多功能测试仪，它能够执行多种电气测试任务，包括对保护继电器的测试和对运行电器设备的监测。该设备的数据记录功能是其核心特性之一，它允许用户捕捉和存储测量数据，这些数据可以被传输到个人电脑上进行后续的数据分析。
长期监测和趋势分析的支持
Megger-PMM-1通过其内置的数据记录功能支持长期监测和趋势分析。它具有可编程的定时数据传输功能，这意味着用户可以设置仪器按照特定的时间间隔自动记录数据，无需持续人工干预。此外，该设备还配备了RS-232接口，便于将收集的数据导出到计算机系统，从而实现对数据的长期存储和管理。
通过这些功能，用户可以跟踪电气系统的性能变化，识别潜在的问题，并进行预测性维护。长期的数据积累有助于构建设备性能的历史记录，从而使工程师能够分析趋势，预测未来的维护需求，优化维护计划，提高系统的可靠性和效率。
Megger-PMM-1多功能测量仪器凭借其先进的技术特性和灵活的应用能力，在电力测试和维护领域占据了重要地位，并继续推动相关技术的发展。
