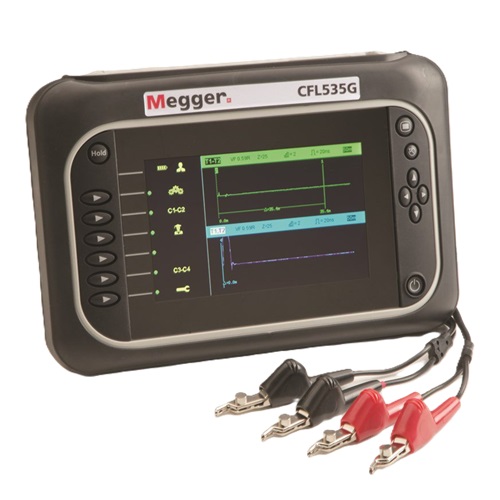

Megger-CFL535G是一款高性能的高分辨率双通道时域反射仪，专为精确测量和分析电缆、连接器以及其他传输线的特性而设计。该设备能够提供详细的时域反射（TDR）数据，这些数据对于故障定位、性能评估和故障预防至关重要。CFL535G的双通道设计允许同时进行两个独立的测量，大大提高了测试效率和数据的可比性。

技术参数

量程: 被测电缆长度可达20000米，小分辨率为0.1米，具体长度取决于电缆类型和传播速率。
精度: 量程的1%±1 pixel于0.67VF，测试精度仅取决于光标的位置精度，长度的准确度取决于速率因素的正确与否。
分辨率: 量程的1%。
输入保护: 仪器符合IEC61010-1的要求，连接到带电的150 V CAT IV系统不会发生危险。如果测试的电缆系统电压超过300V，则必须使用带保险丝的测试线。
输出脉冲: 开路时输出20V峰峰值电压，脉冲宽度取决于量程和电缆类型。
增益: 每个量程用户可选，在手动模式下可选。
速率因素: 0.2到0.99，步进0.01。
TX调零: 自动。
待机时间: 自动待机1,5,10分钟，用户自选。
电池: 锂离子可充电电池，12个小时不间断供电。
安全性: 仪器符合IEC61010-1的要求，符合EN60950-1, EN61010-3, UN38.3和EN62133标准。
EMC: 符合电磁兼容BS EN 61326-1。
机械特性: 防尘等级为IP54，适用于室内或室外使用。
大小: 290mmx190mmx55mm。
仪器重量: 1.7kg。
外壳材料: ABS。
接头: 四个4mm安全终端+两个F接头，其他标准的转换接头也可与TDR2000/3匹配。

技术特点与应用

CFL535G的核心优势在于其高分辨率和双通道功能。高分辨率意味着设备能够检测到微小的反射和阻抗变化，这对于识别早期故障和评估电缆的完整性尤为重要。双通道设计则允许用户在相同的测试条件下并行测量两个不同的信号路径，这对于比较不同电缆或测试复杂的网络布局非常有用。
该设备的应用范围广泛，包括但不限于电力行业、电信运营商、铁路系统和制造业。在这些领域中，CFL535G可以用于日常维护、故障排查、新建设施的验收测试以及长期性能监测。

技术优势与市场地位

Megger-CFL535G的技术优势体现在其先进的信号处理能力和用户友好的操作界面上。设备通常配备有高分辨率的彩色显示屏和直观的控制按钮，简化了复杂的测试流程，并确保了快速准确的结果。此外，Megger作为知名的测试设备制造商，其产品在市场上享有较高的声誉，CFL535G的引入进一步巩固了Megger在高端测试仪器领域的领导地位。

Megger-CFL535G高分辨率双通道时域反射仪在电力行业中具体是如何应用的？

1、电缆故障定位：该设备能够快速准确地定位电缆的断线、短路或接地故障点，帮助维护人员及时修复故障，减少停电时间。
2、电缆长度测量：可以精确测量电缆的总长度，对于新铺设的电缆尤为重要，有助于确保电缆安装的准确性和后续的维护工作。
3、电缆健康检查：定期使用Megger-CFL535G对电缆进行健康检查，可以预防潜在的故障，延长电缆的使用寿命。
4、电力系统测试：在电力系统中，该设备可以用于测试电缆的绝缘性能和导电性能，确保电力系统的安全运行。
优势和重要性
Megger-CFL535G的高分辨率和双通道功能使其在电力行业中的应用更加高效和灵活。高分辨率意味着设备能够检测到更微小的故障特征，而双通道功能则允许同时对两根电缆进行测试，显著提高了工作效率。这些特性对于维护复杂的电力网络和确保电网稳定运行至关重要。

Megger-CFL535G相比传统单通道时域反射仪有哪些显著的改进之处？

1、多通道功能：Megger-CFL535G可能配备了多通道测试能力，这意味着它能够同时进行多点测量，提高了测试效率和数据收集速度。
2、增强的用户界面：现代时域反射仪通常提供更为直观和用户友好的操作界面，例如触摸屏操作，这使得设备易于设置和操作，减少了操作错误的可能性。
3、更高的测量精度和动态范围：随着技术的进步，新型时域反射仪能够提供更宽广的动态范围和更高的测量精度，这使得它们适用于更长距离和更复杂的测试环境。
4、更快的响应时间和处理速度：新型设备通常具有更快的信号处理速度，能够迅速提供测试结果，这对于现场快速诊断和决策非常关键。
5、改进的数据存储和管理：现代时域反射仪可能提供更大的内存容量和更高级的数据管理系统，允许用户存储更多的测试数据，并简化数据的检索和分析过程。
6、增强的连接性和兼容性：新型设备可能支持更多种类的数据接口，如USB、以太网或无线连接，这使得数据传输更加便捷，并提高了设备与其他系统的兼容性。

Megger-CFL535G在故障定位方面的优势体现在哪些方面？

1、高清显示与背光可调：CFL535G配备了新型宽屏高分辨率彩色显示，支持背光调节，即使在光线不足的环境中也能清晰读取数据。
2、双通道波形显示：该设备能够同时显示两个不同测量通道的波形，这有助于用户对比和分析故障信号，提高定位准确性。
3、自动灵敏度调整：CFL535G具备自动灵敏度调整功能，能够根据测试环境自动优化设备设置，减少手动调整的时间和错误。
4、广泛的测试能力：它能够测试多种类型的电缆，包括数据电缆、电视电缆、电话线和计算机电缆，适用于多种故障类型，如相间短路、容性网络、开路、短路、受潮和水浸等。
5、远距离测试能力：CFL535G能够测试长达48000英尺（约14630米）的电缆故障距离，这对于长距离电缆的故障定位尤为重要。
6、RS232接口通讯：设备支持通过RS232接口与个人电脑进行数据通讯，方便数据记录和进一步分析。
7、参数设置与存储：用户可以设置阻抗、幅值等参数，并存储多达15个波形，这有助于记录和比较不同测试条件下的结果。

Megger-CFL535G高分辨率双通道时域反射仪是一款功能强大的测试工具，它通过其高分辨率和双通道设计，为用户提供了一种高效、精确的测量解决方案。在现代通信和电力基础设施的维护和建设中，CFL535G发挥着重要作用，帮助工程师和技术人员及时发现和解决问题，确保系统的可靠运行。
