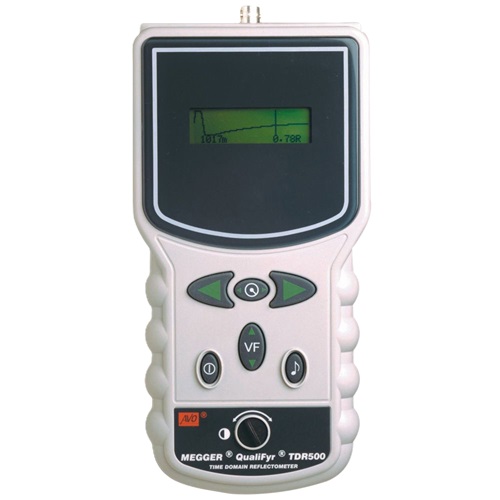

Megger-TDR500是一款手持式、紧凑型时域反射仪（Time Domain Reflectometry, TDR），主要用于定位金属电缆上的故障。手持式通讯电缆故障定位仪是一款专为现场快速准确定位金属电源和数据电缆故障而设计的高性能工具。该设备采用时域反射（TDR）技术，能够在5公里的测试范围内（取决于速度系数和电缆类型），以0.1米的最小分辨率定位故障点，适用于电信、CATV、航空、电力、网络安装、铁路等多个领域。

技术参数

测量范围：TDR500的测量范围可达3000米，具体取决于速度系数和电缆类型。
测试精度：测试精度为范围的±1%±象素（0.67VF），分辨率为范围的1%。
输入保护：该仪器符合IEC61010-1标准，提供输入保护。
输出脉冲：输出脉冲为5V峰值，脉冲宽度由电缆的型号和范围决定。
增益：增益为自动调整，以适应不同的测试条件。
速率因数：速率因数可变范围从0.3到0.99，步长为0.01，以适应不同电缆的测试要求。
电源：设备在5分钟无操作后自动关闭，以节省电池寿命。电池为六节LR6（AA）电池。
安全性：符合IEC61010-1安全标准，EMC遵从电磁兼容性BS EN61326-1标准。
显示：采用122x32LCD显示屏，具有可调对比度和声音报警功能。
体积与重量：体积为230mmx115mmx48 mm，重量为0.6 kg，设计坚固，适合在各种环境中使用。

技术特点

一、TDR500的设计注重用户操作的直观性和简便性。通过4向控制拨盘和简化的选择选项，用户可以轻松进行操作，并利用自动选择功能来优化测试参数，确保测试的高效率和准确性。此外，TDR500还配备了保持功能，允许用户在屏幕上保留迹线，以便进行详细分析。
二、该设备的外壳由坚硬的ABS材料制成，具有IP54的防护等级，适合在各种环境中使用。TDR500的显示采用122x32LCD，具有可调对比度和声音报警功能，即使在嘈杂的现场环境中也能提供清晰的读数和操作提示。

应用场景

1、电信行业：用于定位电话线路、光纤网络中的电缆故障，确保通信网络的稳定运行。
2、CATV系统：在有线电视网络中，TDR500可以帮助定位中断信号的故障点，减少电视信号中断。
3、航空领域：在机场的导航和通信系统中，TDR500能够迅速定位故障电缆，保障飞行安全。
4、电力行业：用于检测输电线路的故障，如断线、短路或绝缘损坏，从而减少电力系统的故障时间。
5、网络安装与维护：在企业或数据中心的网络布线中，TDR500能够定位故障点，加快网络修复过程。
6、铁路系统：在铁路通信和信号系统中，TDR500有助于定位故障电缆，确保铁路运输的顺畅和安全。

Megger-TDR500手持式通讯电缆故障定位仪在电力行业中主要用于检测以下几种类型的问题：

1、开路故障：TDR500能够检测电缆中的断裂点，这些断裂点会导致信号传输中断，TDR500通过检测信号反射来定位这些开路故障。
2、短路故障：当电缆内部发生短路时，TDR500可以通过分析信号反射模式来定位短路点，帮助维护人员及时修复。
3、阻抗不匹配：电缆连接处或接头若存在阻抗不匹配，会引起信号反射。TDR500能够识别这些反射，从而评估连接质量。
4、电缆老化和退化：随着时间的推移，电缆可能会因为老化或环境因素而退化，TDR500可以帮助检测这些潜在的问题，预防故障发生。
5、电缆路径探测：在电缆敷设或维护过程中，TDR500可以帮助确定电缆的确切路径，特别是在电缆走向复杂或被覆盖的场合。
6、高阻故障：TDR500能够在不破坏电缆绝缘层的情况下，直接测试电缆的高阻故障，这对于避免进一步损坏和加快故障修复非常重要。
通过这些检测功能，Megger-TDR500有助于电力行业提高输电效率、减少故障率，并确保电力供应的稳定性和安全性。

Megger-TDR500在航空领域具体是如何应用于导航和通信系统的？

Megger-TDR500手持式通讯电缆故障定位仪在航空领域的导航和通信系统中发挥着重要作用。该设备能够快速准确地定位金属电源和数据电缆的故障，这对于确保航空通信链路的完整性和可靠性至关重要。在航空通信系统中，电缆故障可能导致信号丢失或干扰，影响飞机的导航精度和通信质量，甚至可能危及飞行安全。
TDR500通过时域反射（TDR）技术，能够在较长距离内检测电缆中的断裂、短路或其他故障，并提供故障点的确切位置。这一功能对于定期维护检查、故障诊断和应急修复工作尤为有用。在航空导航系统中，精确的电缆故障定位有助于维护全球定位系统（GPS）接收器和其他导航辅助设备的性能，确保飞行员能够获得准确的位置信息和导航指导。
此外，TDR500的高精度和易用性使其成为航空维护团队的理想工具，特别是在资源有限或难以到达的维修场合。设备的自动选择功能和直观的操作界面减少了维护时间，提高了工作效率，这对于航空行业来说是非常宝贵的，因为时间就是安全和经济效益。

技术优势与市场潜力

Megger-TDR500的技术优势在于其高精度和易用性。相比市场上其他同类产品，TDR500提供了更宽广的测量范围和更高的分辨率，这使得它在长距离和高精度测试中具有显著优势。此外，其自动选择功能和直观的操作界面减少了用户的学习成本和操作复杂性，提高了工作效率。
随着通信网络的不断扩张和升级，对电缆故障定位技术的需求日益增长。Megger-TDR500凭借其卓越的性能和可靠性，有望在电缆故障定位市场中占据重要地位，为用户提供高效、经济的解决方案。

Megger-TDR500手持式通讯电缆故障定位仪的主要技术原理是什么？

其工作原理基于时域反射法，通过向电缆发送一个短脉冲信号，并接收由电缆中的阻抗不连续性（如故障点）反射回来的信号。通过分析反射信号的时间延迟和强度，TDR500能够计算出故障点相对于测试点的位置。
TDR500具有高分辨率，能够达到0.1米的最小分辨率，并且最大测量范围可达5公里，具体取决于所选的速度系数和电缆类型。该设备采用高速数据采样技术，能够实现高精度的故障定位，并通过大屏幕液晶显示屏直观地展示测试结果。此外，TDR500还具备双踪显示功能，允许用户将故障电缆的测试波形与正常波形进行对比，有助于更准确地判断故障。
TDR500的设计使得它适用于多种电缆测试场景，包括但不限于电力电缆、通信电缆等，能够有效提高故障诊断的效率和准确性。

Megger-TDR500手持式通讯电缆故障定位仪是一款集高性能、高精度和易用性于一身的专业工具，它的引入将显著提升电缆故障检测的效率和准确性，对于保障通信网络的稳定运行具有重要意义。
