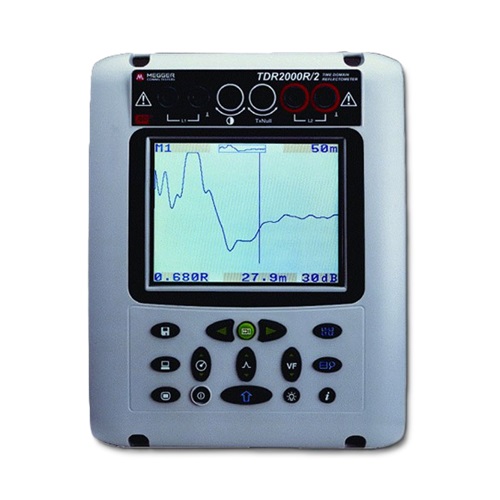

Megger-TDR2000r/2手持式通讯电缆故障定位仪是一款专为通信电缆故障检测和定位设计的高性能设备。该设备采用时域反射（TDR）技术，能够在各种环境下快速准确地定位电缆中的故障点，从而显著减少维修时间和成本。TDR2000r/2的设计注重用户友好性和多功能性，使其成为电力和通信行业专业人员的理想工具。

技术参数

测量范围：TDR2000r/2的测量范围覆盖50米至16公里，适用于长距离电缆故障定位。
分辨率：设备的分辨率可达0.1米，确保了高精度的故障定位能力。
精度：测量精度为±0.1%量程，保证了测量结果的可靠性。
输入阻抗：设备的输入阻抗为120Ω，符合大多数通信电缆的特性阻抗要求。
输出脉冲幅值：输出脉冲幅值可调，正常工作时为3V、5V和14V开路峰值，满足不同测试条件下的需求。
脉冲宽度选择范围：脉冲宽度可以根据不同的测试距离进行选择，以优化故障定位的效果。
增益：设备提供0至90dB的增益调节，适应不同信号强度的测试环境。
速度因数：速度因数可调，范围为0.30至0.99，有助于调整测试速度以适应特定的电缆特性。
显示：设备配备320×240像素的LCD显示屏，可调对比度，确保在不同光照条件下均能清晰显示测试结果。
通讯方式：支持RS232通讯接口，方便将测试数据导出到个人电脑进行进一步分析。
安全性：设备符合IEC61010-1安全标准，确保在使用过程中的电气安全。
环境适应性：工作温度范围为-15℃至+50℃，存储温度范围为-20℃至+70℃，适用于广泛的环境条件。

技术特点与优势

TDR2000r/2的关键技术特点包括其双通道测量能力，这意味着它可以同时进行两个独立的测试通道，或者与预存的测量波形进行比较，提高了故障检测的灵活性和准确性。此外，该设备配备了可调脉冲宽度和幅度，允许用户根据不同的测试需求调整设置，以优化故障定位的精度。
设备的分辨率可达0.1米，即使在长达16公里的电缆测试中也能提供高精度的测量结果。TDR2000r/2的内置存储器可以保存多达15组测试波形，这些波形可以用于后续的分析和比较，增强了故障诊断的深度。RS232接口的加入，使得数据可以轻松导出到个人电脑，便于记录和报告的制作。

具体应用场景

1、城市地下电缆网络：在城市密集的地下电缆网络中，TDR2000r/2能够有效地区分相邻电缆间的故障，减少误诊，并快速定位故障点，从而加速修复工作。
2、长距离通信线路：对于跨越区域的长距离通信线路，TDR2000r/2的测量范围可达16公里，使其成为长距离故障检测的理想工具。
3、工业控制系统：在工业环境中，控制电缆的完整性对于生产安全至关重要。TDR2000r/2能够帮助维护团队及时发现和修复控制电缆的故障，确保生产线的稳定运行。
4、应急响应：在自然灾害或其他紧急情况导致的通信中断后，TDR2000r/2能够迅速定位故障点，帮助恢复通信服务，减少经济损失和社会影响。
5、预防性维护：定期使用TDR2000r/2进行电缆健康检查，可以预防潜在的故障，延长电缆的使用寿命，降低维护成本。
6、复杂电缆系统的故障诊断：对于包含多条电缆和分支的复杂系统，TDR2000r/2的双通道测试能力和波形存储功能可以帮助技术人员分析和诊断故障，提高诊断的准确性。

Megger-TDR2000r/2在城市地下电缆网络中是如何区分相邻电缆间的故障的？

Megger-TDR2000r/2是一款双通道时域反射（TDR）电缆故障定位仪，它能够在城市地下电缆网络中快速准确地定位故障点。该设备的工作原理基于TDR技术，通过向电缆发送一个短暂的电脉冲，并接收由电缆中的故障或不连续性反射回来的脉冲。通过分析这些反射脉冲的时间延迟和幅度变化，TDR2000r/2能够确定故障点的位置。
在城市地下电缆网络中，电缆往往并排布置，这可能导致多条电缆之间的信号干扰。Megger-TDR2000r/2的双通道设计允许用户同时测试两条电缆，或者与预存的测量波形进行比较，从而在复杂的电缆网络中区分相邻电缆间的故障。通过这种方式，设备可以显示两个独立的TDR波形，帮助用户识别出哪个波形对应于故障电缆，即使它们在同一地理位置附近。
此外，TDR2000r/2的可调脉冲宽度和幅度功能使得用户可以根据不同的测试需求调整设置，以优化故障定位的精度。这在城市地下电缆网络中尤为重要，因为不同的电缆材质和结构可能需要不同的测试参数才能获得较好的结果。

其双通道测量功能如何提高故障检测的准确性？

Megger-TDR2000r/2手持式通讯电缆故障定位仪的双通道测量功能能够同时对两条独立的电缆路径进行分析。这种设计允许用户将一条电缆作为参考通道，另一条电缆作为测试通道，从而直接比较两者之间的信号差异。通过这种方式，双通道测量可以显著提高故障检测的准确性，因为它能够区分故障引起的信号变化和其他可能影响信号传播的因素，如电缆接头、分支或外部干扰。
双通道测量提高故障检测准确性的机制主要基于以下几点：
1、信号比较：通过比较两个通道的信号，可以更容易地识别出由于故障造成的异常反射或衰减。
2、噪声抑制：双通道系统可以帮助识别和抑制背景噪声，因为噪声通常不会在两个通道中同时出现。
3、故障定位：双通道测量有助于更精确地定位故障点，特别是在复杂的电缆网络中，它可以帮助区分主故障点和次要反射点。
4、系统评估：除了故障检测外，双通道测量还可以用于评估电缆系统的整体健康状况，包括电缆的完整性和连接质量。

实际应用中的优势

在实际应用中，双通道测量功能使得Megger-TDR2000r/2成为一个强大的工具，尤其是在维护和修复通信网络时。它能够减少误诊断，加快故障响应时间，并提高维修工作的效率和可靠性。此外，对于那些需要定期监控电缆状态的应用场景，双通道测量提供了一种有效的预防性维护手段。

Megger-TDR2000r/2的存储功能对电缆故障诊断有何帮助？

Megger-TDR2000r/2的存储功能对电缆故障诊断非常有帮助。该设备能够存储多达100条测试曲线，这些曲线可以通过显示屏调用进行分析和比较。此外，用户还可以将存储的曲线通过USB端口上传到电脑，利用TraceXpert软件进行更深入的分析。这种存储和分析能力显著提高了故障诊断的效率和准确性，因为技术人员可以回顾和比较历史数据，从而更快地识别故障位置和性质。
Megger-TDR2000r/2手持式通讯电缆故障定位仪凭借其先进的技术特性和实际应用中的高效率，成为了通信行业故障检测领域的重要工具。其设计的智能化和多功能性，不仅提升了检测的准确性，也提高了工作效率，是专业维护团队不可或缺的装备。随着通信网络的不断扩张和升级，TDR2000r/2的作用将愈发凸显，对于保障通信网络的稳定运行发挥着关键作用。
