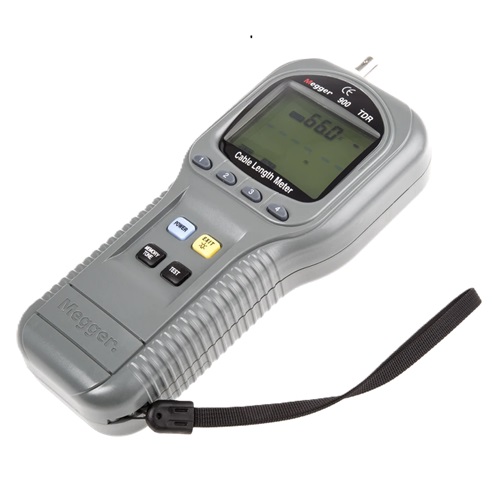

Megger-TDR900是一款高性能的手持式电缆测试仪器，它采用时域反射（Time Domain Reflectometry, TDR）技术来测量电缆的长度，并能够确定电缆中的开路或短路故障的精确位置。这款设备特别适合于电力、电信/数据通讯承包商、以及需要进行电缆验证、故障定位、面板测绘和电缆库存管理的专业人员。TDR900的设计注重便携性和易用性，同时提供了广泛的测量范围和高精度，使得它成为现场测试工程师的理想工具。

主要技术参数

测试量程：5米至3公里，最小分辨率可达50厘米。
输出阻抗：自动控制，可调节为25、50、75、100、125、150欧姆。
V.O.P（传播速度）：1.0%到99.9%可调整，以适应不同电缆的特性。
电缆长度精度：根据已知的V.O.P值，精度可达12,000英尺（约3.7公里）。
显示屏：大型背光LCD显示屏，便于在不同光照条件下读取数据。
存储能力：内置20个内部储存单元，可储存20组电缆V.O.P设置。
电缆模型库：内置39种标准电缆型号，方便快速测量多种类型的电缆线。
电源：由4个AA电池供电，更换电池简便快捷。
外壳标准：符合IP42标准，具有一定的防尘防水能力。
附加功能：包括音频发生器用于故障追踪和显迹，以及线性电压探测功能，确保操作安全。

核心技术特点

TDR900的核心技术在于其使用TDR原理来分析电缆中的信号反射。当一个电磁脉冲被发送到电缆的一端时，如果遇到开放或短路，脉冲会被反射回传感器。通过测量脉冲往返的时间，结合电缆的已知特性，TDR900能够计算出电缆的长度和故障点的位置。此外，TDR900内置了自动匹配网络，能够适应不同类型的电缆，包括25、50、75、100、125、150 Ω的电缆，这些电缆通常用于电力、电话、有线电视和局域网（LAN）。

用户界面与操作便利性

TDR900配备了一个大型背光LCD显示屏，提供清晰的用户界面，即使在光线不足的环境中也能轻松读取数据。用户可以通过菜单选择键快速调整设备设置，以匹配被测试电缆的特性，包括调整传播速度值和改变距离测量单位（英尺或米）。此外，仪器还具有电缆长度校准功能和内置的39种标准电缆型号，简化了测量过程，并减少了操作错误的可能性。

安全性与耐用性

Megger-TDR900的设计考虑到了现场使用的安全性和耐用性。它符合IP42标准，具有防尘和防水的特性，能够在多种恶劣环境中稳定工作。设备的外壳由坚固的ABS材料制成，能够抵抗日常磨损和意外撞击。TDR900由4个AA电池供电，电池更换简便快捷，确保了设备的连续运行能力。

主要应用场景

1、电缆故障定位：TDR900能够自动测量电缆的长度，并定位开路或短路故障的距离，这对于快速恢复通信服务和电力供应至关重要。
2、电缆长度测量：在新建或维护工程中，TDR900用于测量电缆的实际长度，确保电缆敷设符合设计规范，避免不必要的浪费。
3、电缆性能评估：通过测量电缆的传播速度和阻抗，TDR900有助于评估电缆的健康状态，预防未来的故障。
4、电缆路由追踪：在复杂的地下或水下环境中，TDR900可以帮助技术人员追踪电缆路由，减少施工期间的误挖风险。
5、电缆库存管理：在电缆仓库中，TDR900可以用于快速识别和记录电缆的长度，优化库存管理和减少寻找特定电缆所需的时间。
6、面板测绘：在建筑和维护工作中，TDR900可以帮助绘制电缆布局图，确保电气系统的正确安装和维护。
故障预防性维护：定期使用TDR900进行电缆测试，可以提前发现潜在的问题，实施预防性维护措施，延长电缆的使用寿命。

Megger-TDR900在电力行业中具体是如何应用的？

1、电缆故障定位：TDR900能够精确地定位电缆中的断裂、短路、接触不良等故障点。通过发送脉冲信号并接收反射回来的信号，TDR900计算出故障点的位置，从而大大缩短修复时间，减少停电造成的经济损失。
2、预防性维护：定期使用TDR900对电缆进行检测，可以提前发现潜在的故障，避免故障发生时的突发性中断，保障电力系统的稳定运行。
3、系统优化：通过分析电缆的传输特性，TDR900有助于优化电缆布局和升级现有的电力网络，提高传输效率和系统可靠性。
4、故障分析：在电缆出现故障后，TDR900不仅能够定位故障点，还能提供关于故障性质的详细信息，帮助技术人员进行有效的故障分析和维修工作。
Megger-TDR900的高精度和易操作性使其成为电力行业中不可或缺的工具，特别是在要求高效率和高可靠性的现代电网管理中发挥着重要作用。通过减少故障响应时间和提高维护质量，TDR900有助于提升整个电力系统的服务水平和经济效益。

Megger-TDR900相比其他同类产品有哪些独特优势？

1、先进的信号处理技术：Megger-TDR900采用了高级的信号处理算法，能够提供清晰的波形显示和精确的故障点定位，即使在复杂的电缆环境中也能保持高性能。
2、用户友好的操作界面：该设备通常配备直观的图形用户界面，简化了操作流程，使得现场技术人员能够快速学习和使用，提高工作效率。
3、强大的功能集：除了基本的故障定位功能外，Megger-TDR900可能还包含了如长距离测量、多路径识别、电缆特性分析等附加功能，这些功能有助于更全面地评估电缆的健康状况。
4、坚固耐用的设计：Megger的产品通常设计用于在苛刻的工业环境中稳定工作，因此Megger-TDR900可能具有较高的耐用性和可靠性，减少维护需求。
5、广泛的应用范围：Megger-TDR900适用于多种电缆测试场景，包括但不限于电力、通信和工业自动化领域，其多功能性使其成为多种应用的理想选择之一。

Megger-TDR900电缆长度表凭借其先进的TDR技术、用户友好的操作界面、广泛的应用范围和高安全性，成为了电缆测试领域的一个重要工具。它不仅提高了测试效率，而且通过精确的故障定位，减少了维护成本和停机时间，对于确保关键基础设施的可靠性发挥着重要作用。
