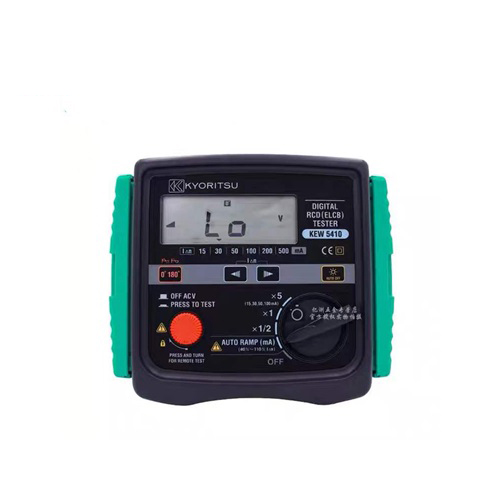

日本共立KYORITSU-5410漏电开关测试仪是一款专为电气安全检测设计的精密仪器，广泛应用于电力系统、建筑工程以及工业生产中，以确保电气设备的正常运行和人身安全。本文将详细介绍其技术特点、工作原理、应用场景及其在实际操作中的重要性。

技术特点

1、高精度测量：该测试仪能够准确测量漏电开关的动作时间和剩余电流值，其测量精度达到±1%rdg±3dgt，确保了测试结果的可靠性。
2、多功能集成：除了基本的漏电开关测试功能外，还集成了电压测试、自动检测接触电压等多种功能，使得测试更加全面和便捷。
3、远程测试功能：通过锁定测试键，用户可以双手操作测试线，检测到主电压时自动开始测量，提高了测试的灵活性和安全性。
4、防尘防水设计：符合IP54标准，即使在恶劣的环境条件下也能稳定工作，适合户外或潮湿环境的测试。
5、背光功能：在光线不足的环境中也能清晰读取数据，方便夜间或暗处的操作。


工作原理

日本共立5410漏电开关测试仪的工作原理基于电磁感应和电子电路的结合。当测试仪连接到待测的漏电开关时，通过内置的传感器和电路，能够检测到漏电开关的动作状态和剩余电流的变化。这些数据随后被转换为电信号，通过显示器显示出来，或者通过通信接口传输给上位机进行进一步分析。


应用场景

1、电力系统维护：定期对变电站、配电室等电力设施进行漏电测试，确保电网的稳定运行。
2、建筑工程检测：在建筑施工过程中，对电气设备进行安全检测，防止因漏电导致的事故。
3、工业生产监控：在生产线上安装漏电开关测试仪，实时监控设备状态，确保生产安全。


在实际操作中，日本共立5410漏电开关测试仪的重要性体现在以下几个方面：

1、提高安全性：通过精确测量漏电开关的动作时间和剩余电流，可以及时发现潜在的安全隐患，防止触电事故的发生。
2、优化维护策略：根据测试结果，可以制定更合理的维护计划，减少不必要的停机时间，提高设备的使用效率。
3、合规性验证：在某些行业，如医疗、化工等，对电气安全有严格的法规要求，使用日本共立5410漏电开关测试仪可以确保企业遵守相关法规，避免法律风险。


主要技术参数

1、测试RCD跳脱时间：该测试仪能够进行×1/2量程测试额定不工作电流以及×1/5量程测试RCD跳脱时间。
2、剩余电流测试：能够自动使用不同电流测试剩余电流值。
3、远程测试：锁定测试键后可双手操作测试线，检测到主电压后自动测试。
4、电压测试：各量程的待机模式中测试额定电压。
5、自动检测接触电压：RCD测试时，检测接地或保护导体的接地电压。
6、防水防尘：设计符合国际安全规格IEC 60529 IP54。
7、背光灯功能：适用于昏暗处作业。
8、测试范围：对于RCD跳脱时间，测试范围为0ms至2000ms；对于剩余电流测试，测试范围根据不同量程有所不同。
9、精确度：对于跳脱时间，精确度为1%rdg±3dgt；对于剩余电流，精确度为每次测试电流的-4%～+4%。
10、安全规格：符合IEC 61010-1 CAT.III 300V/CAT.II 400V 污染度2标准。
11、显示：采用1999计数（3.5数字显示），LCD大屏幕。
12、使用温湿度范围：0℃至40℃，相对湿度85%以下，不结露。
13、绝缘电阻：大于50MΩ/1000V（电气回路与外箱间）。
14、电源：DC 12V/R6(AA)(1.5V) × 8。
15、外形尺寸：167(L)×186(W)×89(D)mm。
16、重量：约 965g (含电池)。
17、测试次数：1200次以上（×1/2量程时，每隔30秒测试, lΔn=100mA）。
附件：包括测试线、鳄口夹测试线、长型探棒、线箱、肩带、使用说明书、电池等。


如何正确操作日本共立5410漏电开关测试仪进行漏电检测？

1、安全警告和保护盖使用方法
在操作日本共立5410漏电开关测试仪之前，务必阅读并理解所有的安全警告。确保了解如何正确打开和收藏保护盖，以防止意外发生。
2、测试准备
在进行漏电检测之前，需要进行一系列的测试准备工作：
1)测试线连接：按照说明书的指导，正确连接测试线。
2)测试量程设定：根据被测试对象的特性，选择合适的测试量程。
3)额定电流设定：设置测试仪的额定电流，以便准确测量漏电电流。
4)测试极性设定：确保测试仪的极性设置正确，以免影响测试结果。
3、测试方法
按照以下步骤进行漏电检测：
1)配线：确保所有待测试的电路已经正确连接。
2)电压测试：首先进行电压测试，以确认电路的电压水平是否符合预期。
3)漏电开关测试：进行漏电开关测试，检查其是否能够在规定条件下发生动作。
4)远程测试：如果需要，可以使用远程测试功能来进行更远距离的测试。
5)工作时间：记录漏电开关的动作时间，以便分析其性能。
4、注意事项
在操作过程中，还需要注意以下几点：
1)不要超量程输入，以免损坏测试仪。
2)在易燃气体环境中不要进行测试，以防引发爆炸。
3)测试时，确保握在测试线的安全栏后，以防触电。
4)测试前，确认设定为正确的测试量程。
5)测试中，如果发现测试线有损伤，立即停止使用并更换新的测试线。

在电力系统中，日本共立5410漏电开关测试仪通常用于哪些场合？
1、电力设施维护：在电力设施的日常维护中，使用5410漏电开关测试仪可以定期检查漏电开关是否正常工作，确保电力系统的安全运行。
2、新安装设备的检验：在新的电力设备安装完成后，通过使用5410漏电开关测试仪进行测试，可以验证设备的漏电保护功能是否符合标准要求。
3、故障诊断：当电力系统出现故障时，利用5410漏电开关测试仪可以快速定位问题所在，帮助维修人员及时修复，减少停电时间。
4、质量控制：在生产制造过程中，对漏电开关进行测试，可以确保产品的质量符合国家标准，提高产品的市场竞争力。
5、教育培训：在电力行业的技术培训中，使用5410漏电开关测试仪可以让学员更直观地了解漏电开关的工作原理和检测方法。

日本共立5410漏电开关测试仪是一款集高精度、多功能、易操作于一体的电气安全检测工具，它在电力系统中扮演着重要角色，无论是在日常维护、新设备检验、故障诊断还是质量控制方面，对于保障电气设备的安全运行和人员的生命安全具有不可替代的作用。
