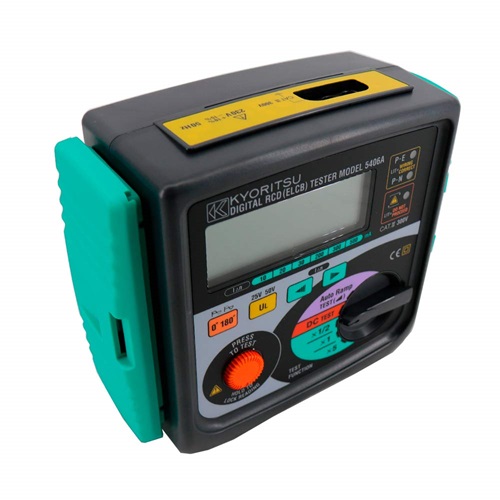

日本共立KYORITSU-5406A数字式漏电开关测试仪是一种先进的电气测试工具，专为检测和评估漏电保护器（Residual Current Device, RCD）的性能而设计。该测试仪内置微处理器控制线路，具有高准确度和可靠性，能够提供精确的测试结果。其主要特点包括三个霓虹指示灯，用于检查线路状态，以及0和180度相角开关和快速测量读数的一致性。此外，该测试仪还能显示跳脱时间，并配备了试验直流灵敏断路器，确保在变动主电压下仍能保持读数的稳定性。

该测试仪的设计符合国际安全规格IEC61557，并具有IP54防护等级，适合在各种环境下使用。其技术参数包括额定动作电流为10/20/30/200/300/500mA，故障状态设定为×1/2,×1,×5×DC自动量程，故障动作时间为1000ms,200ms(*5)，最低分辨率为1ms，动作时间精度为±0.6%rdg±4dgt，工作电压为220V±10%-15%，(195~253V)50Hz，安全规格为IEC61010-1CAT.III300V 污染度2，IEC61557-1,-6 IEC61010-2-031 IEC60529（IP54），耐电压为3700V每分钟。

该测试仪的外观尺寸为185(L)×115(W)×86(D)mm，重量约800g，配备了7123（电源线）、9147（线箱）、9121（肩带）和使用说明书等附件。此外，还提供了7121（配电盘测试线）作为可选件。

技术参数

额定动作电流：10/20/30/200/300/500mA
故障状态设定：×1/2,×1,×5×DC自动量程
故障动作时间：1000ms,200ms(*5)
最低分辨率：1ms
动作时间精度：±0.6%rdg±4dgt
工作电压：220V±10%-15%,(195~253V)50Hz
安全规格：IEC61010-1CAT.III300V 污染度2 IEC61557-1,-6 IEC61010-2-031 IEC60529（IP54）
耐电压：3700V每分钟
外形尺寸：185(L)×115(W)×86(D)mm
重量：约800g
附件：7123（电源线）、9147（线箱）、9121（肩带）、使用说明书
可选件：7121（配电盘测试线）
以上参数表明，日本共立5406A数字式漏电开关测试仪是一款功能强大、适用范围广的专业测试工具，能够满足不同场合下对漏电保护器性能的检测需求.


日本共立5406A数字式漏电开关测试仪在哪些领域中通常被应用？

1、建筑行业：在建筑施工过程中，为了确保施工安全，需要对电气系统进行定期的检测和维护。共立5406A测试仪可以用来检测漏电保护器是否正常工作，从而预防电气火灾和触电事故。
2、工业生产：在工业生产环境中，电气设备的安全运行至关重要。共立5406A测试仪可以帮助检测和维护这些设备，确保生产线的连续性和员工的安全。
3、电力系统：在电力系统中，漏电保护器是防止电气事故的关键组件。共立5406A测试仪可以用来检测这些保护器的性能，确保电网的稳定运行。
4、公共设施：在医院、学校、商场等公共场所，电气安全同样不容忽视。共立5406A测试仪可以用来检测这些场所的电气系统，保障公众的安全。
5、家庭用电：在家庭用电中，虽然风险相对较小，但仍然需要定期检查电气设备。共立5406A测试仪可以帮助家庭用户检测漏电保护器，避免潜在的危险。


主要功能

1、微处理器控制：内置微处理器，确保高准确度和可靠性。
2、指示灯检查：三个霓虹指示灯可以用来检查线路状态。
3、相角开关和快速测量：0和180度相角开关允许进行快速测量和读取数值。
4、跳脱时间显示：跳脱时间会在数字屏幕上显示。
5、直流灵敏断路器测试：可以测试直流敏感断路器。
6、定电流源电路：确保主线电压的变动不会影响读值的准确度。
7、大型液晶数字显示：提供清晰的数字显示。
8、相位和中性线检测：能够显示相位是否相反以及插座中性线的情况。
9、耐震外壳：采用弹性材质制成，增强耐用性。
10、国际安全规格：符合IEC61557标准，并具有IP54防护等级。
这些功能使得共立5406A成为一个多功能、高效率的漏电开关测试工具，适用于各种电气系统的检测和维护.


操作步骤

1、准备阶段：确保测试仪处于良好状态，电池充足，连接线无损伤。
2、设置测试仪：根据需要测试的漏电保护器的额定电流，设置测试仪的动作电流。Eg.如果漏电保护器的额定电流为30mA，则应将测试仪设置为30mA。
3、连接测试仪：将测试仪的输出端连接到漏电保护器的负载侧，确保连接牢固。
4、开始测试：按下测试仪的启动按钮，观察漏电保护器是否在预定时间内跳闸。如果跳闸及时，则表示漏电保护器工作正常。
5、记录结果：记录测试结果，包括跳闸时间和是否正常工作。
1) 注意事项
①在进行测试之前，确保所有设备已经断电，以防触电事故。
②测试过程中，不要触摸裸露的导线或接头。
③测试完成后，先关闭测试仪，再断开连接线，最后再给设备通电。


日本共立5406A数字式漏电开关测试仪与其他同类产品相比有哪些独特优势？

日本共立5406A数字式漏电开关测试仪具有多项独特优势，使其在同类产品中脱颖而出。首先，该测试仪内置微处理器控制线路，提供高准确度和可靠性。其次，它配备了三个霓虹指示灯，方便进行线路状态检查。此外，5406A能够进行0和180度相角开关以及快速测量读数的准确性验证，并将跳脱时间直观地显示在数字屏幕上。
该测试仪还能试验直流灵敏断路器，并通过输出额定电流来确保变动主电压不会影响读数的精确度。它拥有大型数字液晶显示屏，能够指示相线是否相反以及接地中性线是否安装完好。设计方面，共立5406A符合安全规格IEC61557和IP54标准，耐电压达到3700V每分钟，外形尺寸紧凑，便于携带和操作。

日本共立5406A数字式漏电开关测试仪的应用非常广泛，不仅可以用于检测漏电保护器的性能，还可以用于测试线路的导通极性、绝缘和线芯高压性能。其在确保电气安全方面发挥着重要作用，无论是在建筑、工业、电力还是家庭用电领域，都是好用的的工具。该测试仪的高准确度和可靠性使其成为电气工程师和技术人员在日常工作中好用的的工具。它在准确度、可靠性、易用性和安全性方面均表现出色，这些特点使得它成为同类产品中的佼佼者。
