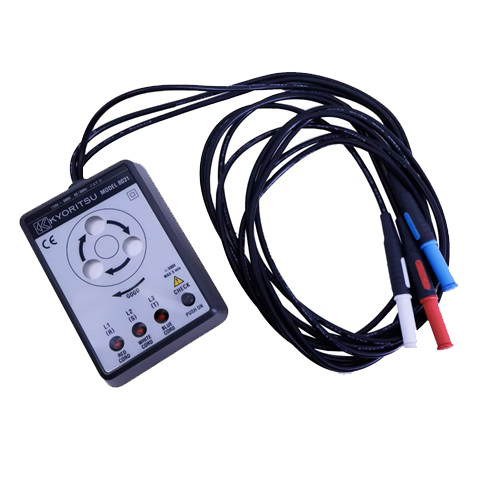

日本共立KYORITSU-8031CE相序表是一款专为检测三相电压相序而设计的工具。它能够准确地识别正相、反相和缺相，广泛应用于电力系统的安装、维护和故障排查。该相序表具有旋转圆盘式的显示方式，通过LED灯直观地指示相序状态，使得操作简便易懂。此外，它还具备较大的测试电压范围，能够覆盖110V至600V的AC电压，适用于多种电力系统环境。

日本共立8031CE相序表是一款用于测试三相电源的工具，具有操作简单、坚固耐用的特点，并带有断相检测器和LED指示功能，能够显示正相、反相和缺相状态。此外，它还设计得小巧、轻便，便于携带。

技术规格

工作电压：110V～600V
持续使用时间限制：大于500V：5分钟内
频率：50/60Hz
耐压：4000V AC一分钟
体积：106（L）×75（W）×40（D）mm
重量：约350克
测试线：1.5m红（R）、白（S）、蓝（T）线
保险丝：0.5A/250V
附件：说明书，携带箱。

技术特点

1、旋转圆盘显示：通过旋转圆盘的方式显示相序状态，直观易读。
2、LED指示：利用LED灯指示正相、反相和缺相，提高了检测的准确性和可靠性。
3、大测试电压范围：能够测量110V至600V的AC电压，满足不同电压等级的测试需求。
4、高可靠性设计：确保在恶劣的环境下也能稳定工作，减少故障发生。
5、紧凑轻便设计：体积小巧，便于携带和使用，适合现场快速检测。

应用场景

1、电力系统安装与维护：在新建或改造电力系统时，使用8031CE相序表可以确保电源的正确连接，防止因相序错误导致的设备损坏或运行异常。
2、故障排查：当电力系统出现故障时，8031CE相序表可以帮助技术人员快速定位问题，如确认是否存在相序错误或缺相情况，从而采取相应的修复措施。
3、教学与培训：在电力工程教育中，8031CE相序表常用于教授学生如何正确检测和理解三相电压系统的工作原理。
4、质量控制：在电力设备制造过程中，使用8031CE相序表对设备进行测试，确保其输出符合标准，提高产品质量。
5、安全检查：定期使用8031CE相序表对电力设施进行检查，可以预防潜在的安全风险，保障人员和设备的安全。
6、节能减排：通过精确检测和调整相序，可以优化电力系统的运行效率，减少能源浪费，有助于实现节能减排目标。

工作原理

日本共立8031CE相序表是一种用于测量三相电压系统中正相、反相和缺相状态的设备。其工作原理基于对三相电压的相位关系进行检测。

基本结构

8031CE相序表通常包含一个旋转圆盘和LED指示灯。当三相电压输入到设备中时，设备会根据电压的相位关系来转动圆盘并点亮相应的LED灯。如果三个电压相位正确，则会显示正相；如果两个电压相位相反，则会显示反相；如果只有一个电压相位，则会显示缺相。

技术规格

8031CE相序表能够测量的三相电压范围为110至600V，适用于多种电压等级的电力系统。此外，该设备还具有一定的耐压能力，能够在短时间内承受高于500V的电压，这使得它能够适应各种复杂的电力环境。

如何正确使用日本共立8031CE相序表进行三相电压相序检测？

基本操作步骤

1、连接电源：首先，将三根测量线夹分别接三相电源。
2、开启测量：然后，按下测量键开始测量。在测量过程中，请始终保持测量键按下，如果松开，则测量将立即停止。
3、观察指示灯：在开相检查时，三个指示灯应全部点亮，表明无开相。如果有任何一个指示灯不亮，则表明存在开相。
4、检查相序：在相序检查窗口，观察转盘的旋转方向。如果转盘逆时针旋转，则需要交换两根或三根夹钳的位置，直到转盘能够顺时针旋转。如果转盘已经顺时针旋转，则表明红、白、蓝三色夹钳所处电源接头位置是相序R、S、T顺序。

注意事项

1、在测量时，请确保不要拆开仪器，以免损坏。
2、如果仪器出现明显损坏、测试导线断裂、无法测量或在不适宜条件下贮存过长时间等情况，请勿进行测量，并对仪表进行检修。
3、三相电线内存在高压，若触电将非常危险，在仪器与三相线连接时务必小心。
4、如果所有开相指示灯均未点亮，有可能其中一相带电，请小心避免触电。
5、更换保险丝时，只可使用符合电气特性与额定电流的保险丝，请勿使用不同额定电流的保险丝。

日本共立8031CE相序表的旋转圆盘有哪些不同的显示状态？

1、正常旋转：当旋转圆盘顺时针旋转时，表示三相电压的接线顺序正确，即R、S、T的顺序。这种状态通常意味着电源系统运行正常，没有开相或缺相的问题。
2、反向旋转：如果旋转圆盘逆时针旋转，则表示三相电压的接线顺序错误。这种情况下，需要交换两根或三根夹钳的位置，直到旋转圆盘能够顺时针旋转，以纠正接线顺序。
3、不旋转：如果旋转圆盘完全不旋转，可能意味着存在开相或者接线错误。在这种情况下，需要进一步检查电源线路，找出问题所在并进行修正。

日本共立8031CE相序表在教育培训中有哪些具体用途？

1、理论教学辅助：在教授电气工程相关课程时，教师可以利用该相序表作为实际操作的演示工具，帮助学生更好地理解三相电源的工作原理和相序的概念。
2、实践技能培养：通过使用相序表进行实际测量，学生可以学习如何识别和处理不同的电源相序情况，从而培养他们的动手能力和解决实际问题的能力。
3、故障诊断训练：在电力系统维护和故障排除的培训中，相序表可以用来模拟各种故障场景，让学生练习如何快速准确地诊断问题，并采取相应的措施。
4、安全意识教育：在使用相序表进行实验时，教师可以强调安全操作的重要性，教育学生遵守相关的安全规程，确保实验过程的安全。
日本共立8031CE相序表在教育培训中扮演着重要角色，不仅有助于学生掌握理论知识，还能提升他们的实践技能和安全意识。

日本共立8031CE相序表是一款高效、可靠的电力检测工具，其独特的设计和强大的功能使其在电力系统检测领域占有重要地位。无论是专业的电力工程师还是初学者，都能从中受益，提高工作效率和安全性。
