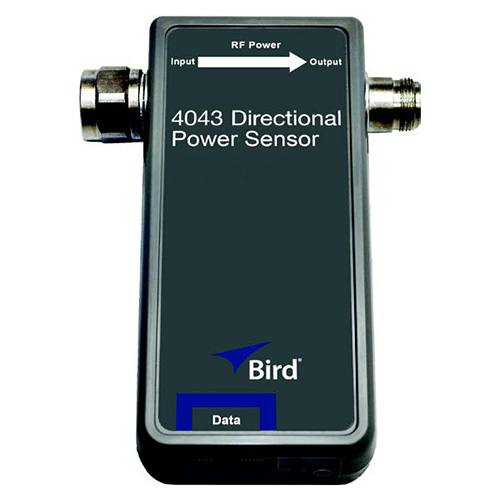

美国鸟牌Bird4043系列射频功率传感器|定向功率传感器
Bird 4043系列射频功率传感器|定向功率传感器属于4043系列射频功率测量解决方案的核心组件，专为满足无线电通信、广播及航空航天等领域的高标准射频功率监测需求而设计制造。4043传感器与Bird 3141通道功率监视器（CPM）无缝协作，能够提供综合的射频功率读数，涵盖正向和反射平均功率的测量。4043系列射频功率传感器在50欧姆RF传输线上展现出卓越的测量性能，频率范围覆盖118至940 MHz，最大能够处理高达500瓦的正向和反射功率。除了功率测量之外，该传感器还能精确读取电压驻波比(VSWR)，这一功能对于评估系统效率和定位潜在故障至关重要。为了实现与CPM的高效数据交换，Bird 4043采用了RS-485串行总线技术，不仅能进行数据传输，同时也作为传感器自身的供电线路。
每一个4043传感器都配备有两个RJ-25插孔用于串行通信，并设有专门的RF输入和输出连接器以及状态指示灯。此外，通过第二个RJ-25插孔，用户可方便地扩展RS-485总线，将更多的数字传感器接入同一个CPM，从而构建更为强大且灵活的分布式射频监测系统。得益于其在宽泛频率范围内的精确性和长久耐用性，Bird 4043系列射频功率传感器在行业内赢得了高度认可，是诸多专业领域中不可或缺的关键测量工具。
Bird4043 Series, RF Power Sensors are designed for use with the 3141 Channel Power Monitor (CPM) to provide composite power readings. The sensors are typically used to measure forward and reflected average power on a 50 ohm RF transmission line with maximum 500 watt forward and reflected power levels in a frequency band with an overall range of 118 to 940 MHz. The 4043 sensor also provides VSWR readings.The 4043 has a RS-485 serial bus designed to transfer data to and from a CPM. The serial bus also serves as the RF sensor’s power supply. Each sensor is equipped with two RJ-25 jacks for serial communications, RF input and output connectors, and a status indicator. The second RJ-25 jack may be used to extend the RS-485 bus to another digital sensor.
Bird4043 Series, RF Power Sensors are designed for use with the 3141 Channel Power Monitor (CPM) to provide composite power readings. The sensors are typically used to measure forward and reflected average power on a 50 ohm RF transmission line with maximum 500 watt forward and reflected power levels in a frequency band with an overall range of 118 to 940 MHz. The 4043 sensor also provides VSWR readings.The 4043 has a RS-485 serial bus designed to transfer data to and from a CPM. The serial bus also serves as the RF sensor’s power supply. Each sensor is equipped with two RJ-25 jacks for serial communications, RF input and output connectors, and a status indicator. The second RJ-25 jack may be used to extend the RS-485 bus to another digital sensor.
Bird4043定向功率传感器关键技术特点
- 定向功率测量：Bird 4043传感器能够区分并精确测量正向和反射方向的射频功率，这对于评估系统性能、检测信号反射和优化天线匹配至关重要。
- 频率范围：根据不同型号，4043系列可能覆盖从几兆赫兹到几千兆赫兹的宽广频率范围，确保对多种射频应用环境的适应性。
- 测量精度：Bird 4043传感器提供±5%满量程的测量精度，确保用户得到的数据准确可靠，支持有效的系统调试和维护。
- 耦合器定向性：传感器内部的定向耦合器具有优异的定向性和较高的隔离度，能够确保正向和反射功率测量的独立性，避免交叉干扰。
- 通信接口：通常，Bird 4043传感器会通过RS-485或其他现代通信接口与配套的控制器或监测系统连接，提供实时数据传输和远程监控能力。
- 环境适应性：该系列传感器能够在宽温范围内稳定工作，并具有良好的防潮和抗震性能，确保在苛刻环境下的长期稳定运作。
- 连接器选项：Bird 4043系列提供了多种输入和输出连接器选择，以适应不同的射频系统需求，如N型、4.3/10 DIN等标准接口。
- 安全与合规：符合CE、RoHS等国际安全和环保标准，保证产品的安全性和环境友好性。
Bird4043定向功率传感器应用场景
- Bird 4043系列射频功率传感器广泛应用于无线通信基站的功率分配和监控、广播发射站的功率调节、实验室的射频实验研究、以及航空和卫星通信系统的射频信号质量测试等领域。
Bird 4043定向功率传感器产品规格
| 规格项 | 描述 |
|---|---|
| 编号 | 4043 |
| 项目名 | 定向功率传感器，RJ-25 |
| 测量范围 - FWD 功率（标准版） | 25 至 500 W |
| 测量范围 - FWD 功率（低功率版LP） | 2.5 至 50 W |
| 测量范围 - RFL 功率（标准版） | 2.5 至 50 W |
| 测量范围 - RFL 功率（低功率版LP） | 0.25 至 5 W |
| 测量精度 | 读数的±5% |
| 频率范围 |
根据连接选项构建零件号 ff：频率范围 42 - 118 MHz 至 144 MHz 44 - 144 MHz 至 244 MHz 45 - 380 MHz 至 450 MHz 46 - 450 MHz 至 512 MHz 47 - 762 MHz 至 806 MHz 48 - 806 MHz 至 869 MHz 49 - 896 MHz 至 940 MHz 50 - 225 MHz 至 400 MHz（军用频段） |
| 最大正向功率测量 |
ww：02 - 0.25 W 至 5 W ww：03 - 2.5 W 至 50 W ww：05 - 25 W 至 500 W |
| 通信接口 | xx：05 - RS-485 通过 RJ-25 |
| 输入连接器 |
yy：01 - N (F) yy：02 - N (M) yy：03 - 4.3/10 (F) yy：04 - 4.3/10 (M) |
| 输出连接器 |
zz：01 - N (F) zz：02 - N (M) zz：03 - 4.3/10 (F) zz：04 - 4.3/10 (M) |
| 动态范围 | 13 分贝 |
| 阻抗 | Ω50 |
| 插入损耗 | < 0.2 dB |
| 驻波比 | <1.15:1（最大值） |
| 互调失真 - PIM | <-145 dBc |
| 电源 | 7/18 VDC，<50 mA（由3141提供） |
| 温度范围 | 0 至 50 °C（32 至 122 °F） |
| 尺寸 | 5.2 英寸 x 3.8 英寸 x 1.4 英寸（132 毫米 x 96.5 毫米 x 35.5 毫米） |
| 重量 | 0.5 磅（0.23 千克） |
| 合规标准 | CE、RoHS |
| 标准配件 | 10' RJ-25 接口电缆 |
Bird 4043系列射频功率传感器凭借其卓越的测量性能和广泛的适用性，已成为射频工程师和技术人员进行精确功率测量不可或缺的工具之一。通过定制化的设计，用户可以根据自身需求选择合适的型号，以确保在不同场合下实现最优化的射频功率管理。
文章来源Bird美国鸟牌，深圳银飞公司有售Bird4043系列射频功率传感器
