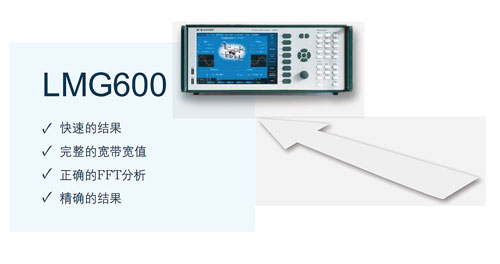

LMG600高精度功率分析仪
电气和电子行业在产品研发和质量保证中使用我们的LMG功率分析仪，测试实验室使用它们来保证符合标准，大学依靠它们来培养后代工程师和科学家。我们客户的应用经验帮助我们确保每一代新产品都比以前的产品更好，使我们客户的生活更轻松，以更快、更好和更方便的方式解决他们的问题。

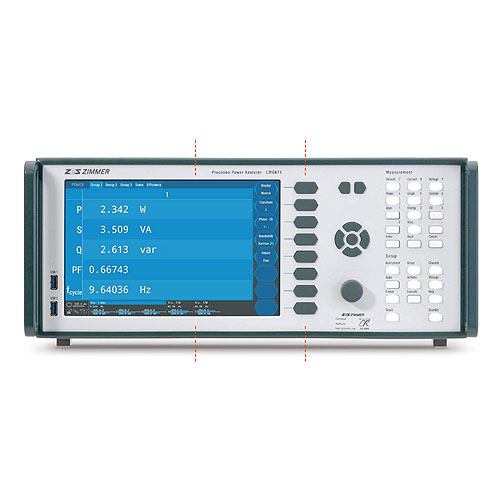

LMG671
功能强大·方便·灵活
突破极限：
●测量待机功率的μA量程到最大32A
●测量待机功率的μA量程到最大32A
●市场领先的10MHz模拟带宽
●独特的双路径架构消除混叠困境
●同类最好的精度
简单的数据交换：
●从任意模拟或数字传感器采集数据
●CAN总线选件融入汽车环境
●连续获取采样值用于高级后处理
●运行我们的强大分析套件获取数据
适合您的任务：
●以较好的性价比配置功率的通道数量和模块类型
●每个组同步到不同的频率
●通过多种高度通用的滤波器专注于相应信号成分
●定制你的分析内容和外观
无障碍测量：
●容易上手的触摸屏用户图形界面
●容易上手的触摸屏用户图形界面
●只需单击几次即可根据自己的需求进行调整
●在屏幕上添加评论和草图来增强屏幕截屏
●使用即插即测量功能添加传感器

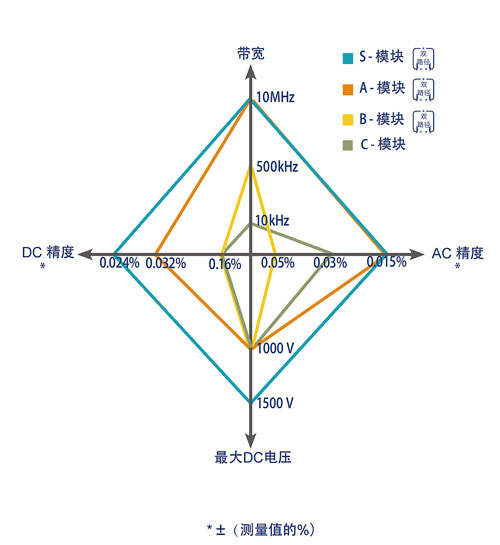

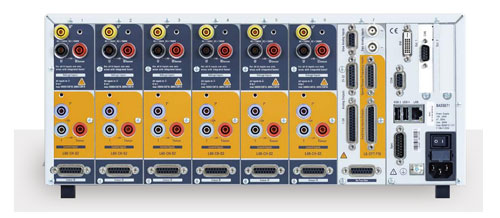

适合每个应用的多种通道组合
功率分析仪有不同的精度等级，允许用户为手上的工作选择合适的工具。毕竟并非所有应用都需要最高精度。通常一般的分辨率和频率范围就足够了，不幸的是，不是所有的测量应用都是如此。经常会出现如下情况：同一测试中在不同的测试点需要不同的测量带宽和精度等级。这就是为什么LMG600提供四种不同的输入模块类型，并可以安装到同一个主机箱里，以确保你可以根据自己的特殊应用量身定制所需的测量设备。如果一个价格较低的解决方案也能很好的满足你的需求，则无需接受精度的妥协或者大材小用。

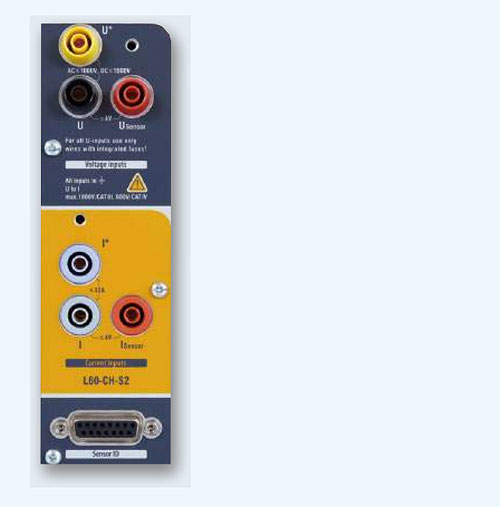

旗舰模块：最新的S模块
●卓越的AC和DC精度和稳定性
●专用的AC/DC量程
●自动校零
●高达1000 AC, 测量等级 CAT III
●高达1500 DC, 测量等级 CAT II

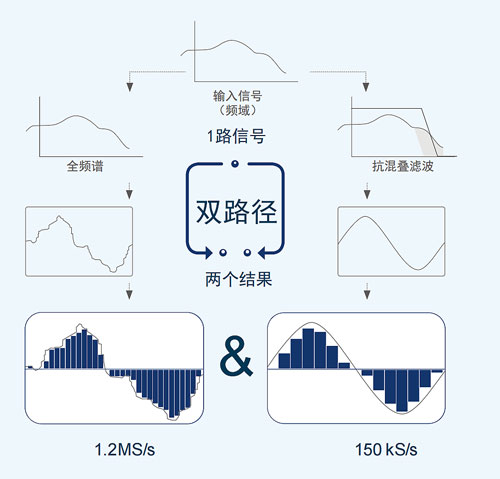

两种带宽下同时测量，双路径技术--无需妥协,毋庸置疑
在传统的功率分析仪中，被测信号首先经过模拟调理，然后经过抗混叠滤波器，再送入模数转换器。得到的信号再用于计算基于周期的真有效值，或者也可以作为FFT分析或进一步数字滤波的基础。由于使用单个模数转换器，传统仪器本身存在一些缺点：如为了避免FFT分析时混叠而开启滤波器测量，此时宽带宽数值丢失。然而如果关闭滤波器，严格来说，不应使用FFT。尽管如此，如果FFT分析在没有
抗混叠滤波器的情况下使用，用于整个频率范围内测量，那么计算值的质量是有问题的。例如，很容易检测到50%的混叠错误。无论如何0.5%的偏差可能会被忽视。最后，假如您交替使用和不使用滤波器进行测量，结果的有效性同样有问题，因为这包含了信号不随时间变化的假设，而这实际上几乎不存在。此外，此过程非常耗时。
最后，上述所有测量方法都只是让人无法满意的妥协。这就是为什么我们从根本重新设计了信号处理过程和研发了双路径架构。在模拟端和传统的仪器相同，但随后的数字处理已彻底改变。LMG600是第一台对于每个电压和电流通道都有两个模数转换器在两个独立路径中的功率分析仪。 一个用于宽频带信号的无滤波测量，另一个用于抗混叠滤波器输出的窄带宽信号测量。数字化采样值并行处理使客户能取同一信号的两种测量值，而不会产生混叠影响的风险。这种独特的过程避免的以前方法的所有缺点，并保证能在最短的时间内获得最精确的结果。
无间隙测量
在更严格地监测电气设备的能耗和效率的过程中，不断采用新的标准和程序(例如SPECpower_ssj®2008、IEC62301、 EN 50564)，以便对来自不同制造商的产品进行公正的比较。无论是办公室计算机、服务器或家用电器，相同的原则都适用：该过程始终需要对能耗进行长期分析，同时考虑所有相关的操作状态。最小负载 (例如待机功耗)和满负载之间的差异可能是非常巨大的，这使得精确测量极具挑战性(详情请联系我们获取“测量待机功耗和能源效率”应用报告)。某些测量需求必须执行超过几个小时，而且没有间隙。选择足够高的测量量程，可以避免量程改变及其引起的不可避免的数据丢失。LMG600的高基本精度确保精确的测量结果,即便是接近量程的下限时。
精确测量——3ns延迟误差
现代变频器中用于提高效率的快速开关半导体会产生极其陡峭的电压边缘。由此产生的电容电流对电机的轴承和绝缘造成应力，——这可能导致过早失效。电机滤波器(例如 dU/dt滤波器)会衰减陡峭的电压梯度,尽管它们本身由于滤波器自身频率(通常> 100 kHz)的瞬态震荡而产生功率损失。LMG600的宽频率范围和电流、电压之间的极小延迟允许在此频率下对滤波器进行极其精确的功率损耗测量，包含低功率因数下的测量.这也适用于最高10MHz的高频功率测量，这要求电流、电压通道设计成最小的延迟误差。在LMG600上此误差小于3ns，这相当于在50Hz时的相角误差小于1μ弧度。这使LMG600最适合测量变压器、扼流圈、电容器和超声波发生器等的小相角时的功率损耗。不需要额外的选件和调整，LMG600标准配置已经完全能够执行这些任务。通常使用电流、电压互感器测量大功率电路。可以校正这些互感器的相角以提高测量精度。
用传感器扩展量程？即插即测量
虽然LMG600在电压和电流方面都提供无与伦比的动态量程，总有一些应用在测量量程方面具有非凡的要求。无论您是测量几百安的电流还是几千伏的电压，我们都有合适的解决方案。我们提供广泛的电和电压传感器，与LMG600高精度功率分析仪完美配合使用，扩展仪器测量量程到所需范围。我们的即插即测量系列传感器配备了总线系统,实现了LMG600的自动设置，这允许功率分析仪自动读取和使用所有重要的参数，如精确的变比、延迟补偿变量、最后一次校准日期和传感器的类型等。此外，传感器由LMG600供电，不再需要单独的供电电源。使用即插即测量传感器，客户无需微调来提高测量结果。传感器测量和直接测量没有区别。当然，LMG600同样可以使用市面上的第三方电流传感器。

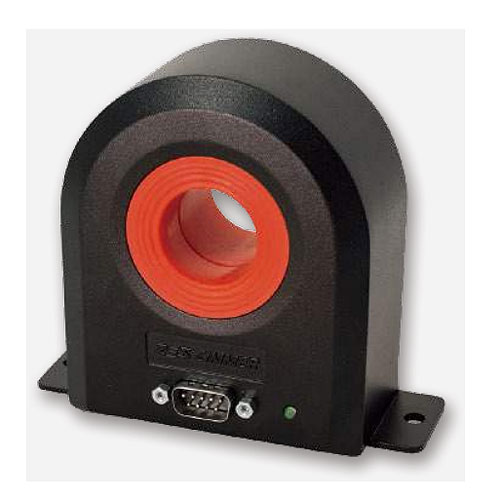

PCT传感器

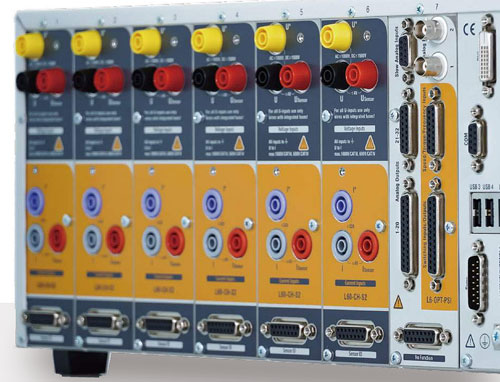

强大的接口
在测试台架中,功率分析仪通常必须共享其测量值给其他现有计算机和软件环境。由于LMG600的高采样率不可避免地会产生大量数据，因此我们为它配备了强大的千兆以太网接口以避免瓶颈。即使是几分钟甚至是几小时内的所有重要参数(如电流、电压、有功功率等)的高分辨率测量，也可以快速传输到已连接计算机。在汽车行业中CAN总线被广泛使用。通过选择LMG600的CAN总线选件，测量值可以直接通过CAN共享，LMG600反过来可以对通过CAN接收的数据采取行动。
标配的同步接口允许多台LMG600彼此之间精确地同步。它为涉及同一系统上多台LMG600的测量或者为示波器、波形发生器与LMG600的相互连接和控制创建一个共同的时间基准。
LMG600的内部固态硬盘可以存储测量值、设置、用户自定义的测量变量或图形，供以后使用，即使不连接PC。LMG600的固件可通过U盘快速、容易地更新。
其他接口可用于连接外围设备以进行输入或可视输出。提供两个USB3.0 Type A接口，LMG600还可选配DVI接口来连接外部显示器或投影仪。两个备用插槽留作后用。
过程信号接口 (PSI)
输入/输出：
●2个快速同步模拟量输入（约150kS/s）
●8个模拟量输入
●8个开关量输入(约150Ks/s)
●2 个扭矩/转速-/频率输入
●32个模拟量输出
●8个开关量输出
除了电气参数之外，通常还需要进行进一步的测量，以便能够对被测设备的性能和效率做出有意义的整体陈述。因此，必须能够将这些测量值与LMG600计算的真有效值完美同步，以便在电气和机械事件之间建立可靠的时序。典型的应用是对电驱动系统的分析，其中扭矩和转速必需与电气参数一起测量和调用。反过来，功率分析仪也可能需要将结果作为模拟量信号输出，以便进一步处理，或根据测量的变量或者衍生量触发开关操作。为了应对所有这些潜在的需求，LMG600为模拟和数字信号提供了多种不同的输入/输出功能。
星三角转换
在三相三线系统中，只有线电压U12，U23， U31和线电流I1, I2, I3可供测量。通过星三角转换选件，线电压可以转换成不可直接测量的相电压，从而得到相应的有功功率。同样的，线电流可以转换成不可直接测量的相电流。通过这些换算的量，可以导出所有其他的变量，例如谐波，电网或者用户端的畸变和不平衡同样可以获得。这使得使用一个外部的、人造中性点变得多余。尽管可以在任何时候使用人造中性点，前提是考虑到相关的缺点(例如：增加功率损耗等)。

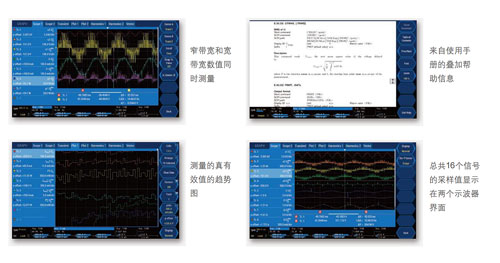

易于使用——用或不用触摸屏
为了确保LMG600可在所有条件下使用，已特别注意通用性。所有显示模式和设置选项都可以通过触摸屏或按键操作，无一例外。优化的设计始终将按键链接到屏幕上的相关视图和设定选项。有效地使用仪器几乎不需要熟悉。图形用户界面引导用户不绕道而行地访问所需的数值，无论是电压或电流的真有效值、相关的谐波或累积值，访问这些值通常只需按一下按钮。此外，用户自定义视图允许把单独的测量值进行编组，这样所有的参数总是一目了然。这种符合人体工程学的操作方式和相关的时间节省直接有助于LMG600的高效使用。显示屏右侧的八个特定于上下文的双功能键，其功能始终与屏幕上右侧相应位置的描述相对应，对于易用性尤其重要，任何人都能一目了然地知道它的功能。双功能键的设计可以快速的配置相应的参数，不需要再切换无关的视图。当操作设备时对功能和控制有疑问，可随时按帮助键调出并显示使用手册的相关章节。

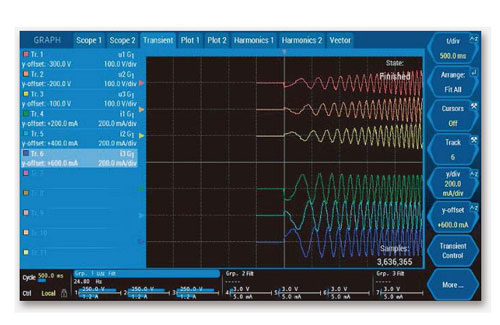

在波形图上捕获重要事件
稳态测量在功率分析仪的日常使用场景中占了相当大的一部分。尽管如此，往往是不可预测的事件让设计工程师头痛。对瞬态条件的可靠检测对使用的仪器提出了很高的要求。我们的LMG600系列功率分析仪可选配事件触发选件(L6-OPT-EVT)以独特的条件来监控电压和电流信号，这些条件可以由采样值的上下限为表征，也可以组合这些上下限来定义触发的信号窗口。一旦在客户选择的最短持续时间内违反
定义条件，即激活记录。记录的长度可由用户选择，16条曲线每条16M个采样点(LMG6x0:4M个采样点)可供存储。记录的采样值在LMG600的波形图瞬态选项卡上以图形显示，或通过数据接口进行数字显示，以便进一步分析。使用事件触发功能对在同一通道上并行进行的基于周期的功率测量没有影响。
事件触发选件的屏幕截图，最高可达16M个采样值。波形视图提供了一种快速、方便的方式来可视化显示时域中的信号。事件触发的查看器允许您以图形方式和可变时基显示来自不同的通道的16条轨迹上的电压、电流、功率或其他变量的行为。光标可以用于标记线段或者两个测量点之间的时间和幅值的差值。还提供了时间差的倒数值（即频率）。还可以使用LMG Sample Vision软件在计算机上对采样值进行进一步分析。

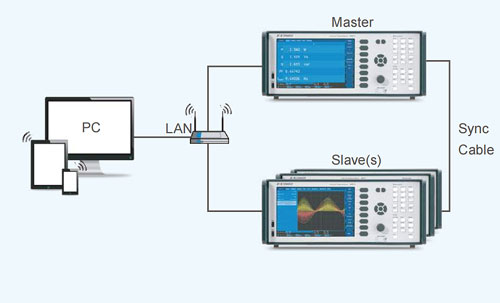

同步——无需止步于7个通道
LMG600 系列已经提供了功率分析仪市场上每个机箱的最高通道数，但是仍有应用需要更多的功率测量点。解决方案很简单：组合多台LMG600主机创建具有更多通道的虚拟功率分析仪。你只需要通过同步线缆连接各台仪器，它们将一旦在客户选择的最短持续时间内违反定义条件，即激活记录。记录的长度可由用户选择，16条曲线每条16M个采样点(LMG6x0:4M个采样点)可供存储。记录的采样值在LMG600的波形图瞬态选项卡上以图形显示，或通过数据接口进行数字显示，以便进一步分析。使用事件触发功能对在同一通道上并行进行的基于周期的功率测量没有影响。自动同步：
●周期时间
●系统时间
●瞬态事件触发
●能量积分状态
双向CAN接口——通过CAN进行远程控制
在许多涉及功率分析仪的测试中，要评估的大多数数据来自功率分析仪本身。然而，汽车环境通常有很大的不同。现代汽车可以配备数百个电子控制单位(ECU)和不同种类的传感器。在这些设备产生的数据点海洋中，电压、电流和功率值只是很小的子集。然而，此子集需要与其余数据集成，以便测试工程师从中受益。
虽然ECU和传感器数据通常通过CAN总线进行交换，但传统的功率分析仪通过GPIB或以太网进行通信。因此，测试工程师要协调来自这两个源的数据，并将其以通用格式进行关联。这绝非易事，因为来自CAN总线和传统功率分析仪的数据没有共同的时间基准，并且将电气参数和其他的传感器参数匹配非常具有挑战性。无论如何，都需要大量的手动干预，并且该过程繁琐、冗长且容易出错。LMG600是世界上唯一能够通过CAN总线共享多达256个参数和变量的专用功率分析仪。这种独特的功能有助于弥合汽车工业的最受欢迎的现场总线和测试测量设备之间的差距。测试工程师现在可以像读取速度、扭矩、温度和其他变量一样读取电压、电流、功率等参数：通过从CAN总线上的源收集数据。没有单独处理，没有额外的工作，没有不同的数据存储库。将功率测量集成到整个测试环境中所需的时间急剧缩短。消除了额外的中间设备的需求，成本控制在必要的最低限度。升级到最新固件，LMG600 还可以读取通过总线发送的信息，并根据其内容执行许多预定义的操作。也就是说，功率分析仪的CAN总线接口变成双向。将其从纯粹的无源传感器变成可远程控制的分析工具。
虽然ECU和传感器数据通常通过CAN总线进行交换，但传统的功率分析仪通过GPIB或以太网进行通信。因此，测试工程师要协调来自这两个源的数据，并将其以通用格式进行关联。这绝非易事，因为来自CAN总线和传统功率分析仪的数据没有共同的时间基准，并且将电气参数和其他的传感器参数匹配非常具有挑战性。无论如何，都需要大量的手动干预，并且该过程繁琐、冗长且容易出错。LMG600是世界上唯一能够通过CAN总线共享多达256个参数和变量的专用功率分析仪。这种独特的功能有助于弥合汽车工业的最受欢迎的现场总线和测试测量设备之间的差距。测试工程师现在可以像读取速度、扭矩、温度和其他变量一样读取电压、电流、功率等参数：通过从CAN总线上的源收集数据。没有单独处理，没有额外的工作，没有不同的数据存储库。将功率测量集成到整个测试环境中所需的时间急剧缩短。消除了额外的中间设备的需求，成本控制在必要的最低限度。升级到最新固件，LMG600 还可以读取通过总线发送的信息，并根据其内容执行许多预定义的操作。也就是说，功率分析仪的CAN总线接口变成双向。将其从纯粹的无源传感器变成可远程控制的分析工具。

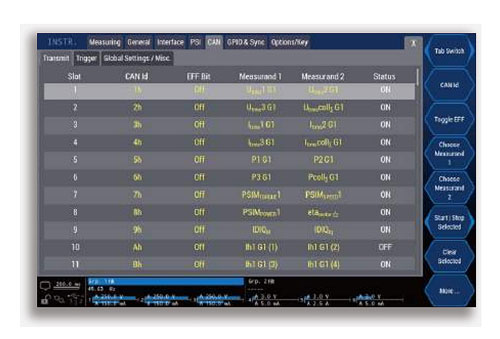

定义发送到CAN总线的测量变量
此功能提供了一种方便的方法，例如：根据环境条件触发数据记录，或根据被测设备的状态改变测量量程。想象一下，假设您希望在某个位置超过临界温度阈值后启动数据记录。要执行此程序，您只需让LMG600读取对应的温度传感器通过CAN总线发送的信息，并相应地设置触发条件。一旦温度上升到限值以上，记录将自动开始。同样，通过CAN总线关停电机可同时触发功率分析仪的量程改变，从而避免自动量程改变机制的必要设置周期。LMG600允许定义多达128个触发条件，以涵盖即使是最复杂的测量和记录任务的自动化。

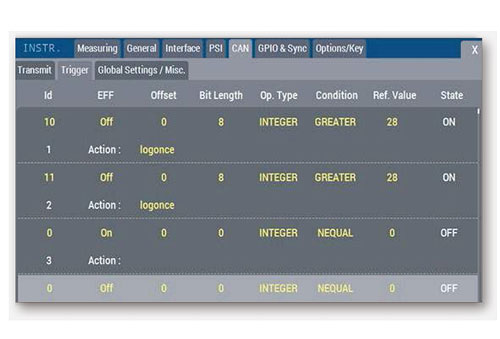

为从CAN 总线传输进来的数据定义LMG的动作
灵活分组使测量清晰可视
功率通道可以分成组，以定义其在当前测量应用中的角色。除了物理通道外，这些组呈现为虚拟测量通道或者虚拟设备。功率通道的逻辑分组取决于所分析电气系统的导线和相的数量。由于LMG600的灵活性，可以对不寻常和很少见的配置（如分相系统、四相或多相系统）进行建模。
唯一的要求是：一个组内的所有通道都具有相同的基波频率和相同的模块类型（S、A、 B、C)。这将避免由于不同通道类型的不同技术性能引起的微小的错误。创建组的一个好处是，它使仪器的设置更加容易，因为组中影响所有通道的滤波器设置只需设定一次。此外，在组中所有的通道上计算衍生的数值，如有功、视在、无功功率。分组规定通道如何逻辑组合，接线方式则规定被测设备的输入如何连接到测量电路，即它是否是星三角转换电路，或是否有中性线（零线）等。接线方式定义了仪器如何解读被测信号。

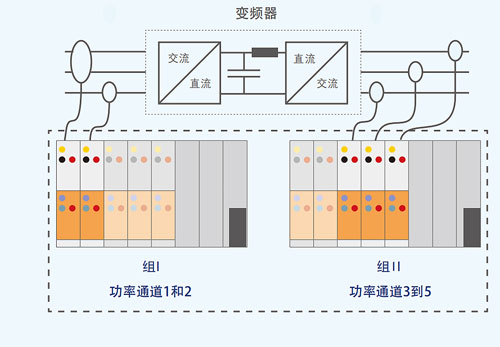

●此示例呈现了使用LMG600配备5个功率通道分成两个逻辑组测量变频器的输入和输出。
●组I使用Aron电路（两瓦法）测量输入功率。C模块通常已经足够。
●为了确定输出功率，组II测量三角型电压和星型电流。推荐使用A模块。

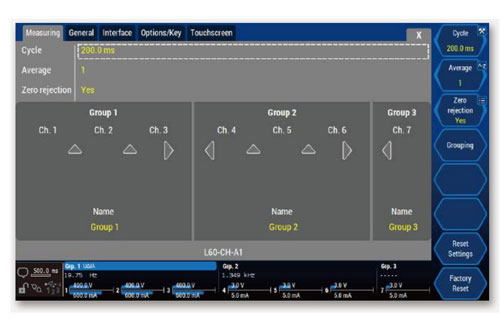

LMG600配备 7功率通道，分为 3 组
●此屏幕截图描述了配备 7个功率通道的LMG600的逻辑分组示例，例如用于测量电驱动器。组1和2,每个都有三个通道，可以包含三相输入/输出连接，而单通道的组3可测量对应的中间直流连接电路。
应用
电驱动系统
全世界一半以上的电能被转化为机械运动，电力传动系统对货物和人员运输的重要性正在稳步增长。虽然过时的速度控制器损耗高达40%，但现代的频率控制系统可以达到95%以上的效率水平。这些变频器使用脉冲宽度调制来控制电机的转速，几乎没有任何损耗。目标是较好的地调整控制器和电机彼此，以实现较好的的整体效率。同时测量变频器的输入功率、中间电路和输出功率以及电机的机械功率绝非易事。除了传感器技术 (用于大电流的宽带宽传感器、高压分压器、精确的速度度和扭矩变送器）的集成，仪器还必须应对在变频器输出端测量非常陡峭的信号的挑战。这种环境通常被描述为苛刻，而不仅仅是从EMC角度来看。

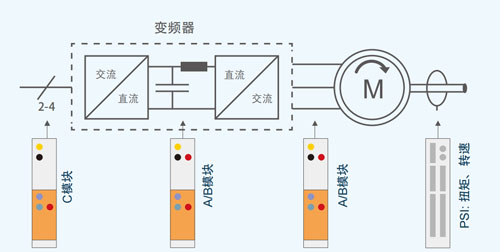

确定电气驱动系统的效率：
●C模块用于变频器的输入通常已经足够。根据所需要的精度水平，直流中间电路通常使用S、A或B模块，因为它在某些情况下会表现出明显的纹波。对于变频器的输出，只使用S、A或B模块，也取决于所需的精度水平。通过过程信号接口，机械量和其他模块一起同步测量。

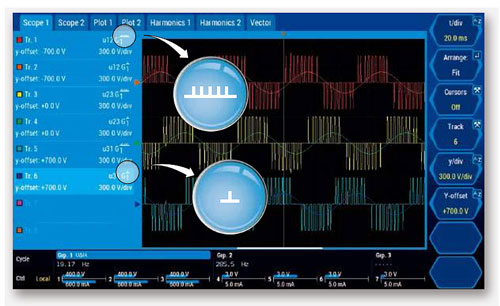

双路径：变频器输出端电压的波形图显示。宽带宽值 ( )显示PWM波形，窄带宽值( ) 显示正弦波波形。
当然，电驱动系统分析中的关键问题是：变频器输出端的哪部分电能对应电机的扭矩相关的基波频率，哪部分对应其余频率范围，特别是谐波频谱？为了给出准确的答案，长期以来，需要执行两次单独的测量：一次没有滤波器来确定宽带宽功率，另一次在滤波信号上确定某些频率的功率，相应的随后进行FFT分析来测量谐波频谱。此过程非常耗时，而且它还不能保证重复测量期间初始测量时存在的条件仍然有效。LMG600创新的双路径架构可在单次测量中提供所有所需的结果，且具有最高的精度和市面上最宽的带宽，无混叠影响。
●同步测量转速和扭矩
●高精度测量与扭矩相关的基波分量
●在最大频率范围内同时无混叠地测量损耗
●适用于大电流和中压应用的扩展量程
●快速将数据导出至第三方设备和应用程序
●双路径
●S/A/B/C模块
●谐波
●星三角转换
●精度
●抗扰度
●接口
●即插即测量
电动汽车充电测试和认证
像 LMG600 系列功率分析仪这样的精密功率测量仪器可以由充电站制造商和认证机构无缝集成到一致性测试台中。它可以作为型式检验认证的可溯源标准，也可以在有任何疑问时是验证充电功能是否正常的完美工具。充电站通常配备一个或多个Type 2 、CCS、CHAdeMO 或其他类型充电插头，以提供交流和/或直流充电，每个充电插头集成的认证过的电能表可测量整个充电过程消耗的能量，电能表将其读数传送到系统后端以进行计费。电压和电流信号通过接线盒送入功率分析仪，可能发生的压降通常可以忽略不计。对于交流 Type 2 型充电插头，电流不得超过 32A，并且可以直接连接到功率分析仪的输入。快速直流充电的电流值通常达到几百安，这需要非常精确的电流传感器，例如具有出色磁通门技术的 PCT 传感器。此外，电能表的脉冲输出连接到LMG671 过程信号接口（PSI）的开关输入，允许功率分析仪在整个充电过程中捕获脉冲，以确定充电站计量的能量。型式检验测试程序规定了要测量的最小数值的最小跳动次数，该数值对应于最小脉冲数。此数值取决于要充电的设备和选择的操作点。充电功率越高，规定的最小脉冲数就越多。否则，观测到的时间窗口会太短，内部时钟的不确定性会对观测到的测量精度产生不适当的影响。

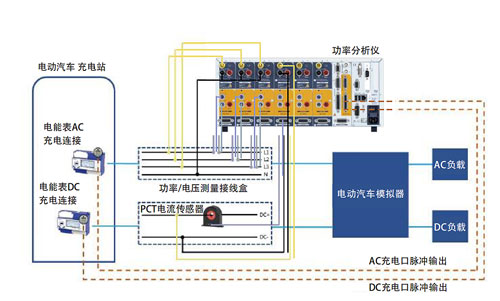

使用LMG671和PCT传感器的测量接线
●Module B，也即是欧盟型式检验测试认证，规定通过将每个充电端口的电能表与参考仪器测量的能量进行比较来验证整个充电过程的准确性。
●这可以是一个精确的功率分析仪，例如连接在电能表和电动汽车之间的LMG671。
●上图显示了使用 LMG671 功率分析仪作为参考仪器的可能测量设置。

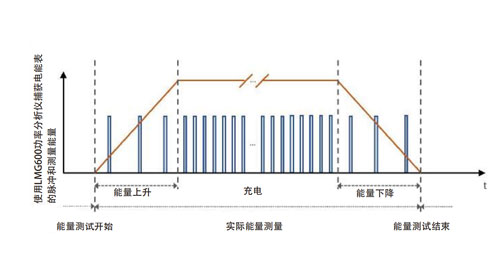

使用LMG600功率分析仪捕获电能表的脉冲和测量能量
●LMG671 开关输入以 150 kHz 的频率采样， 标准电能表的脉冲信号将被可靠地捕获和计数。
●根据充电功率水平和集成的电能表的每千瓦时的指定脉冲数，最快的测量周期时间为10ms（或20ms对于50 Hz 信号），允许几乎一个接一个地计数捕获的脉冲。
●这对于确保能量积分间隔期间捕获的脉冲数是准确的非常重要。
开关电源
多年前，电力电子技术的进步已经导致相对巨大和沉重的变压器电源被更小、更轻、更高效的开关电源所取代。如今，几乎所有的电网供电设备都可以找到开关电源。在避免前代产品的诸多缺点的同时，它们也带来了新的挑战：首先，由谐波的传导发射不再是无关紧要的，必须受到标准的限制（EN/IEC 61000-3-2，EN/AIEC 61000-3-12）。其次，高达几百kHz的开关频率会导致电网端和客户端的电磁兼容问题。功率测量技术的作用是支持制造商去优化其产品。
固体和叠片磁芯
在不断变化的磁场影响下，电机的铁磁部件因连续再磁化和涡流而产生损耗，最终转化为热量或振动。
总损耗与频率有关，应尽可能减少，因为它们（例如）对电动汽车中电池的续航里程有显著影响。磁芯功率损耗可以直接从原边绕组的励磁电流和副边绕组的感应电压计算而得。磁芯材料的磁通密度从副边的感应电压的整流值导出，磁场强度和原边绕组流经的电流与成正比。
虽然固体磁芯中的高频电流可以直接测量，但层压磁芯中产生的大电流通常需要高精度电流互感器。
●精确测量有功功率，即使在最小的功率因数（λ<0.01以及非常小的电压时。
●计算多个衍生值，如磁场强度的峰值(Hpk)，磁通密度(Bpk)和磁导率(μa)
●方便集成的用于大电流的电流互感器
航空航天行业的符合性测试
特别是航空航天工业中，已安装系统之间的电磁兼容至关重要。因此，如ABD0100.1.8等行业指令设定谐波电流的限值到 150kHz。这些谐波可以使用LMG600来分析，这可以通过内置的谐波分析来完成，或通过使用外部软件对采样值进行离线分析，进行任意详细级别的分析。
●高精度，即使是高频
●无混叠谐波分析到150kHz
●无混叠谐波分析到150kHz
●强大的FFT分析到2000次谐波
照明技术
为了降低能耗，世界各地的灯泡正在被越来越高效的光源所取代。虽然在消费端，只需将新产品插入到现有配件，但电气水平差异相当大，与传统灯泡相比，LED灯和紧凑型荧光灯（节能灯）由特殊的电子
镇流器控制。其中某些镇流器工作的开关频率高达200kHz，产生的信号失真频率高到1MHz。制造商首先需要防止损坏电路反馈；其次，确保其产品的较好的使用寿命。为了实现上述目标，通常执行受控的热启动，必须通过进行适当的测量来验证其正确执行。
●高测量带宽和高测量精度
●甚至是功率因数低于0.01时镇流器的待机功耗的验证
●最小的对地电容避免测量过程中泄漏电流带来影响。
●谐波闪烁发射限值测试
谐波和闪烁的CE合规性测试
电气设备、系统和装置必须符合欧盟关于允许的电磁发射水平和电磁抗扰度的指令和法令，如果它们在欧盟上市。两个不同类型的电网发射要测试：谐波和闪烁。任何具有非线性负载特性的电气设备都会产生电流谐波，由于电网的阻抗，这会导致电压下降和引起畸变。此外，某些设备（例如加热炉）通过突然开和关来控制其功耗，由于电网的阻抗会使电压电平不稳定。这就会产生电压波动，从而触发电照明亮度的变化（“闪烁”）。与交流电源和参考阻抗相结合使用，LMG600成为谐波和闪烁的合规性评估的首选工具。LMG测试套件为此提供了用户友好的软件解决方案，将执行电磁兼容合规性测试变得如儿童游戏般容易。
●电源电压稳定性和不畸变的验证
●测量明显不同水平的信号
●海量数据的清晰组织管理
精度规格
|
S模块 精度 |
±（读数的%+量程峰值的%） | ||||||||||||||||||||||||||
| DC e) | |||||||||||||||||||||||||||
| 电压* | 0.02+0.04 | ||||||||||||||||||||||||||
| 电压U SENSOR | 0.02+0.04d) | ||||||||||||||||||||||||||
|
电流 I* 5mA~5A 量程档 AC 10mA~8A 量程档 DC |
0.02+0.04 | ||||||||||||||||||||||||||
|
电流 I* 10A~32A 量程档 AC 15A~32A 量程档 DC |
0.02+0.1f) | ||||||||||||||||||||||||||
| 电流 I SENSOR | 0.02+0.04 d) | ||||||||||||||||||||||||||
| 有功功率 | ΔPDC = ±(|ΔUDC . IDC | + | ΔIDC . UDC |) | ||||||||||||||||||||||||||
精度规格在激活自动调零后有效，在插孔 I* 处电流测量通道中测量档位最后一次改变后最多 24 小时，测量档位改变后的温度变化最大 ±1℃,
在插孔 U* 和 Usensor 的电压测量通道以及插孔 Isensor 的电流测量通道中持续调零后最多 30 天。
| d 精度规格在激活信号滤波器 15 kHz 或 150 kHz 时有效 | |||||||||||||||||||||||||||||
| f 附加精度规格在10 A~32 A AC量程或 15A~32 A DC量程： ± | 80µA * I2 | ||||||||||||||||||||||||||||
| A2 trms | |||||||||||||||||||||||||||||
|
S模块 精度 |
±（读数的%+量程峰值的%） | ||||||||||||||||||||||||||||
|
0.05Hz ... 45Hz 65Hz ... 3kHz |
45Hz ... 65Hz | 3kHz ... 10kHz |
10 kHz ... 50 kHz |
50kHz ... 100 kHz |
100kHz ... 500kHz |
500kHz...1MHz | 1MHz ... 2MHz | 2MHz ... 10MHz | |||||||||||||||||||||
| 电压U* | 0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.5+1.0 | 0.5+1.0 | f/1MHz*1.5 + f/1MHz*1.5 | ||||||||||||||||||||||
| 电压 U SENSOR | 0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.4+0.8 | 0.4+0.8 | f/1MHz*0.7 + f/1MHz*1.5 | ||||||||||||||||||||||
|
电流 I* 5mA~5A 量程档 AC 10mA~8A 量程档 DC |
0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.5+1.0 | 0.5+1.0 |
f/1 MHz*1.0 + f/1 MHz*2.0 |
- | |||||||||||||||||||||
|
电流 I* 10A~32A 量程档 AC 15A~32A 量程档 DC |
0.015+0.03f) | 0.01+0.02f) | 0.1+0.2 f) | 0.3+0.6f) | f/100kHz*0.8 + f/100 kHz*1.2 f) | - | - | - | |||||||||||||||||||||
| 电流 I SENSOR | 0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.4+0.8 | 0.4+0.8 | f/1MHz*0.7 + f/1MHz*1.5 | ||||||||||||||||||||||
|
有功功率 U* / I* 5mA~5A 量程档 AC 10mA~8A 量程档 DC |
0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.8+1.0 | 0.8+1.0 |
f/1MHz*2.0 + f/1MHz*1.8 |
- | |||||||||||||||||||||
|
有功功率 U* / I* 10A~32A 量程档 AC 15A~32A 量程档 DC |
0.024+0.03g) | 0.015+0.01g) | 0.104+0.13g) | 0.4+0.5 4) |
f/100kHz*0.8+ f/100kHz*1.2f g) |
- | - | - | |||||||||||||||||||||
| 有功功率 U* / I SENSOR | 0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.72+0.9 | 0.72+0.9 | f/1MHz*1.8 + f/1MHz*1.5 | ||||||||||||||||||||||
|
有功功率 U SENSOR/ I* 5mA~5A 量程档 AC 10mA~8A 量程档 DC |
0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.72+0.9 | 0.72+0.9 |
f/1MHz*1.4 + f/1MHz*1.8 |
- | |||||||||||||||||||||
|
有功功率 U SENSOR/ I* 10A~32A 量程档 AC 15A~32A 量程档 DC |
0.024+0.03g) | 0.015+0.014) | 0.104+0.13g) | 0.4+0.5 g) |
f/100kHz*1.0+ f/100kHz*1.0gg) |
- | - | - | |||||||||||||||||||||
|
有功功率 U SENSOR / I SENSOR |
0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.64+0.8 | 0.64+0.8 | f/1MHz*1.1 + f/1MHz*1.5 | ||||||||||||||||||||||
| f) 附加精度规格在10 A~32 A AC量程或 15A~32 A DC量程： ± | 80µA | * I rms | |||||||||||||||||||||||||||
| A2 | |||||||||||||||||||||||||||||
| g) 附加精度规格在10 A~32 A AC量程或 15A~32 A DC量程： ± | 80µA | * I2 * U | |||||||||||||||||||||||||||
| A2 | trms trms | ||||||||||||||||||||||||||||
| A 模块精度 | ± ( 测量值的% +量程峰值的% ) | ||||||||||||||||||||||||||||||||
| DC c | DC |
0.05Hz ... 45Hz 65Hz ... 3kHz |
45Hz ... 65Hz | 3kHz ... 10kHz |
10kHz ... 50 kHz |
50kHz ... 100kHz |
100kHz ... 500kHz |
500kHz...1MHz | 1MHz ... 2MHz |
2MHz ... 10MHz |
|||||||||||||||||||||||
| 电压直接输入 U* | 0.02+0.06 | 0.02+0.08 | 0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.5+1.0 | 0.5+1.0 | f/1 MHz*1.5 + f/1MHz*1.5 | ||||||||||||||||||||||||
| 电压传感器输入U SENSOR | 0.02+0.06 | 0.02+0.08 | 0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.4+0.8 | 0.4+0.8 | f/1 MHz*0.7 + f/1MHz*1.5 | ||||||||||||||||||||||||
|
电流直接输入 I* 5mA...5A |
0.02+0.06 | 0.02+0.1 | 0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.5+1.0 | 0.5+1.0 |
f/1 MHz*1.0 + f/1 MHz*2.0 |
- | |||||||||||||||||||||||
|
电流直接输入 I* 10A...32A |
- |
a 0.02+0.1 |
a 0.015+0.03 |
a 0.01+0.02 |
a 0.1+0.2 |
a 0.3+0.6 |
f/100kHz*0.8 + f/100kHz*1.2 a |
- | - | - | |||||||||||||||||||||||
| 电流传感器输入 ISENSOR | 0.02+0.06 | 0.02+0.08 | 0.015+0.03 | 0.01+0.02 | 0.03+0.06 | 0.2+0.4 | 0.4+0.8 | 0.4+0.8 | f/1 MHz*0.7 + f/1MHz*1.5 | ||||||||||||||||||||||||
|
功率 U*/ I* 5mA...5A |
0.032+0.06 | 0.032+0.09 | 0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.8+1.0 | 0.8+1.0 |
f/1 MHz*2.0 + f/1 MHz*1.8 |
- | |||||||||||||||||||||||
|
功率 U*/ I* 10A...32A |
- |
b 0.032+0.09 |
0.024+0.03b | 0.015+0.01b | 0.104+0.13b | 0.4+0.5 b |
f/100 kHz*0.8 + f/100 kHz*0.8b |
f/100kHz*1.0 + f/100kHz*1.1 b |
- | - | - | ||||||||||||||||||||||
| 功率 U*/ I SENSOR | 0.032+0.06 | 0.032+0.08 | 0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.72+0.9 | 0.72+0.9 | f/1 MHz*1.8 + f/1MHz*1.5 | ||||||||||||||||||||||||
|
功率 U SENSOR / I* 5mA...5A |
0.032+0.06 | 0.032+0.09 | 0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.72+0.9 | 0.72+0.9 |
f/1 MHz*1.4 + f/1 MHz*1.8 |
- | |||||||||||||||||||||||
|
功率 U SENSOR / I* 10A...32A |
- |
b 0.032+0.09 |
0.024+0.03b | 0.015+0.01b | 0.104+0.13b | 0.4+0.5 b |
f/100 kHz*0.8 + f/100 kHz*0.8b |
f/100kHz*1.0 + f/100kHz*1.0 b |
- | - | - | ||||||||||||||||||||||
| 功率 U SENSOR / ISENSOR | 0.032+0.06 | 0.032+0.08 | 0.024+0.03 | 0.015+0.01 | 0.048+0.06 | 0.32+0.4 | 0.64+0.8 | 0.64+0.8 | f/1 MHz*1.1 + f/1MHz*1.5 | ||||||||||||||||||||||||
| B 模块精度 | ± ( 测量值的% +量程峰值的% ) | ||||||||||||||||||||||||||||||||
| DC |
0,05Hz ... 45 Hz 65Hz ... 1 kHz |
45Hz ... 65 Hz | 1kHz ... 5 kHz | 5kHz ... 20 kHz | 20kHz ... 100kHz |
100kHz ... 500kHz |
|||||||||||||||||||||||||||
| 电压直接输入 U* | 0.1+0.1 | 0.1+0.1 | 0.03+0.03 | 0.2+0.2 | 0.3+0.4 | 0.4+0.8 |
f/1 00kHz*0.8 + f/1 00kHz*1.2 |
||||||||||||||||||||||||||
|
电流直接输入 I* 5 mA...5A 电流传感器输入 I SENSOR |
0.1+0.1 | 0.1+0.1 | 0.03+0.03 | 0.2+0.2 | 0.3+0.4 | 0.4+0.8 |
f/1 00kHz*0.8 + f/1 00kHz*1.2 |
||||||||||||||||||||||||||
|
电流直接输入 I* 10A...32A |
0.1+0.1a |
a 0.1+0.1 |
a 0.03+0.03 |
a 0.2+0.2 |
a 0.6+1.2 |
a 1.5+1.5 |
f/1 00kHz*2.0 + f/1 00kHz*2.0 a |
||||||||||||||||||||||||||
|
功率 U*/ I* 5mA...5A 功率 U*/ I SENSOR |
0.16+0.1 | 0.16+0.1 | 0.05+0.02 | 0.32+0.2 | 0.48+0.4 | 0.64+0.8 |
f/1 00kHz*1.28 + f/1 00kHz*1.2 |
||||||||||||||||||||||||||
|
功率 U*/ I* 10A...32A |
0.16+0.1 b | 0.16+0.1 b | 0.05+0.02b | 0.32+0.2 b | 0.72+0.8 b | 1.52+1.15b |
f/1 00kHz*2.24 + f/1 00kHz*1.6 b |
||||||||||||||||||||||||||
| C 模块精度 | ± ( 测量值的% +量程峰值的% ) | ||||||||||||||||||||||||||||||||
| DC |
0,05Hz ... 45 Hz 65Hz ... 200 Hz |
45Hz ... 65 Hz | 200Hz ... 500Hz | 500Hz ... 1 kHz | 1kHz ... 2 kHz | 2kHz ... 10 kHz | |||||||||||||||||||||||||||
| 电压直接输入 U* | 0.1+0.1 | 0.02+0.05 | 0.02+0.02 | 0.05+0.05 | 0.2+0.1 | 1.0+0.5 |
f/1 kHz*1.0 + f/1 kHz*1.0 |
||||||||||||||||||||||||||
| 电流直接输入 I* |
a 0.1+0.1 |
a 0.02+0.05 |
a 0.02+0.02 |
a 0.05+0.05 |
a 0.2+0.1 |
a 1.0+0.5 |
f/1 kHz*1.0 + f/1 kHz*1.0 a |
||||||||||||||||||||||||||
| 电流传感器输入 ISENSOR | 0.1+0.1 | 0.02+0.05 | 0.02+0.02 | 0.05+0.05 | 0.2+0.1 | 1.0+0.5 |
f/1 kHz*1.0 + f/1 kHz*1.0 |
||||||||||||||||||||||||||
| 功率 | 0.16+0.1 b | 0.032+0.05b | 0.03+0.01b | 0.08+0.05 b | 0.32+0.1 b | 1.6+0.5 b |
f/1 kHz*1.6 + f/1 kHz*1.0 b |
||||||||||||||||||||||||||
| 精度有效范围 : |
1. 正弦的电压和电流 2. 环境温度（23±3）°C 3. 预热一小时 4. 功率的量程峰值等于电压量程峰值乘以电流量程峰值 |
5. 0 ≤ λ ≤ 1 (λ为功率因数) 6. 电压、电流在额定量程10%-110%之间 7. 校准温度 8. 计量间隔12个月 |
|||||||||||||||||||||||||||||||
| 其他参数精度 |
所有其他的参数都是通过电压、电流和功率计算而得，相应的精度和误差限值根据数学关系推导而得。 例如： S = I * U, Δ S / S = Δ I / I + Δ U / U |
||||||||||||||||||||||||||||||||
| a 附加精度规格在10A~32A量程： ± | 80μ | * I | 2 | ||||||||||||||||||||||||||||||
| A2 | trms | ||||||||||||||||||||||||||||||||
| b 附加精度规格在10A~32A量程： ± | 80μ | * I | 2 | trms | * Utrms | ||||||||||||||||||||||||||||
| A2 | |||||||||||||||||||||||||||||||||
| c精度规格在非持久性调零之后，调零后温度变化最大±1℃。 | |||||||||||||||||||||||||||||||||
| S模块测量量程 | ||||||||||||||||||||||||||||||||||
| 电压测量量程档 U* | ||||||||||||||||||||||||||||||||||
| AC额定量程 / V | 3 | 6 | 12.5 | 25 | 60 | 130 | 250 | 400 | 600 | 1000 | ||||||||||||||||||||||||
| DC额定量程 / V | 5 | 10 | 20 | 45 | 90 | 180 | 360 | 720 | 1000 | 1500 | ||||||||||||||||||||||||
| 最大真有效值/ V | 5.5 | 11 | 22 | 47 | 95 | 190 | 370 | 730 | 1010X | 1510X | ||||||||||||||||||||||||
| 量程峰值/ V | 6 | 12 | 25 | 50 | 100 | 200 | 400 | 800 | 1600 | 3200 | ||||||||||||||||||||||||
| 输入阻抗 | 2.69MΩ ±1% || 约4pF | |||||||||||||||||||||||||||||||||
| 过载保护 |
UAC=1000V+10% 连续输入 UAC=1500V 持续1s UDC=1500+10% 连续输入 U=2500V 持续20ms，瞬变 |
|||||||||||||||||||||||||||||||||
| 对地电容 | 约 90 pF | |||||||||||||||||||||||||||||||||
| 电流测量量程档 I* | ||||||||||||||||||||||||||||||||||
| AC额定量程 /mA | 5 | 10 | 20 | 40 | 80 | 150 | 300 | 600 | ||||||||||||||||||||||||||
| DC额定量程 /mA | 10 | 20 | 40 | 80 | 150 | 300 | 600 | 1200 | ||||||||||||||||||||||||||
| 最大真有效值 /mA | 11 | 21 | 42 | 84 | 160 | 320 | 640 | 1250 | ||||||||||||||||||||||||||
| 量程峰值 /mA | 14 | 28 | 56 | 112 | 224 | 469 | 938 | 1875 | ||||||||||||||||||||||||||
| 输入阻抗 | 约2.2Ω+200nH | 约600mΩ+200nH | 约80mΩ+200nH | |||||||||||||||||||||||||||||||
| 过载保护 | LMG开机时， 10A连续输入， 150A持续10ms | |||||||||||||||||||||||||||||||||
| 对地电容 | 约 90 pF | |||||||||||||||||||||||||||||||||
| 电流测量量程档 I* | ||||||||||||||||||||||||||||||||||
| AC额定量程 /A | 1.2 | 2.5 | 5 | 10 | 20 | 32 | ||||||||||||||||||||||||||||
| DC额定量程 /A | 2.5 | 5 | 8 | 15 | 22 | 32 | ||||||||||||||||||||||||||||
| 最大真有效值 /A | 2.6 | 5.2 | 8.4 | 15.5 | 22.5 | 32.5X | ||||||||||||||||||||||||||||
| 量程峰值 /A | 3.75 | 7.5 | 15 | 30 | 60 | 120 | ||||||||||||||||||||||||||||
| 输入阻抗 | 约20mΩ+200nH 约10mΩ+200nH | |||||||||||||||||||||||||||||||||
| 过载保护 | LMG开机时，32A连续输入，150A持续10ms | |||||||||||||||||||||||||||||||||
| 对地电容 | 约 90 pF | |||||||||||||||||||||||||||||||||
| 传感器输入 USENSOR , I SENSOR | ||||||||||||||||||||||||||||||||||
| AC额定量程/ V | 30m | 60m | 120m | 250m | 500m | 1 | 2 | 4 | ||||||||||||||||||||||||||
| DC额定量程/ V | 80m | 150m | 300m | 600m | 1.2 | 2.5 | 5 | 10 | ||||||||||||||||||||||||||
| 最大真有效值/ V | 85m | 160m | 320m | 650m | 1.3 | 2.75 | 5.5 | 11 | ||||||||||||||||||||||||||
| 量程峰值/ V | 97.7m | 195.3m | 390.6m | 781.3m | 1.563 | 3.125 | 6.25 | 12.5 | ||||||||||||||||||||||||||
| 输入阻抗 | 99.8 kΩ 1% || 约 34 pF | |||||||||||||||||||||||||||||||||
| 过载保护 | 100V 连续输入， 250V 持续1s | |||||||||||||||||||||||||||||||||
| 对地电容 | 约 90 pF | |||||||||||||||||||||||||||||||||
|
x 该模块的额定测量电压范围从输入端子U*到输入端子U最高为： · UAC=UDC=600V，测量等级CAT IV · UAC=UDC=1000V，测量等级CAT III · UDC=1500V，测量等级CAT II |
||||||||||||||||||||||||||||||||||
|
该模块的额定绝缘电压从输入端子U*、U、Usensor、I*、I、Isensor到保护接地和从输入端子U到输入端子I最高为： · UAC=UDC=600V，测量等级CAT IV · UAC=UDC=1000V，测量等级CAT III |
||||||||||||||||||||||||||||||||||
| A、B、C模块测量量程 | ||||||||||||||||||||||||||||||||||
| 电压测量量程 U* | ||||||||||||||||||||||||||||||||||
| 额定量程 (V) | 3 | 6 | 12.5 | 25 | 60 | 130 | 250 | 400 | 600 | 1000 | ||||||||||||||||||||||||
| 最大有效值 (V) | 3.3 | 6.6 | 13.8 | 27.5 | 66 | 136 | 270 | 440 | 660 | 1000 | ||||||||||||||||||||||||
| 量程峰值 (V) | 6 | 12 | 25 | 50 | 100 | 200 | 400 | 800 | 1600 | 3200 | ||||||||||||||||||||||||
| 过载保护 | 1000 V +10% 连续， 1500 V持续1s，2500 V持续20 ms瞬变 | |||||||||||||||||||||||||||||||||
| 输入阻抗 | 2.69MΩ ±1%, 4 pF | |||||||||||||||||||||||||||||||||
| 对地电容 | 约90pF | |||||||||||||||||||||||||||||||||
| 电流测量量程 I* | ||||||||||||||||||||||||||||||||||
| 额定量程 (A) | 0.005 | 0.01 | 0.02 | 0.04 | 0.08 | 0.15 | 0.3 | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 | 32 | ||||||||||||||||||||
| 最大有效值 (A) | 0.0055 | 0.011 | 0.022 | 0.044 | 0.088 | 0.165 | 0.33 | 0.66 | 1.32 | 2.75 | 5.5 | 11 | 22 | 32 | ||||||||||||||||||||
| 量程峰值 (A) | 0.014 | 0.028 | 0.056 | 0.112 | 0.224 | 0.469 | 0.938 | 1.875 | 3.75 | 7.5 | 15 | 30 | 60 | 120 | ||||||||||||||||||||
| 输入阻抗 | 约 2.2 Ω | 约 600 mΩ | 约 80 mΩ | 约 20 mΩ | 约 10 mΩ | |||||||||||||||||||||||||||||
| 持续过载保护 (A) | LMG 运行时， 10 A连续输入 | LMG 运行时， 32 A连续输入 | ||||||||||||||||||||||||||||||||
| 短时间过载保护 (A) | 150 A持续10ms | |||||||||||||||||||||||||||||||||
| 对地电容 | 约 90 pF | |||||||||||||||||||||||||||||||||
| 传感器输入 U SENSOR, I SENSOR | ||||||||||||||||||||||||||||||||||
| 额定量程 (V) | 0.03 | 0.06 | 0.12 | 0.25 | 0.5 | 1 | 2 | 4 | ||||||||||||||||||||||||||
| 最大有效值 (V) | 0.033 | 0.066 | 0.132 | 0.275 | 0.55 | 1.1 | 2.2 | 4.4 | ||||||||||||||||||||||||||
| 量程峰值 (V) | 0.0977 | 0.1953 | 0.3906 | 0.7813 | 1.563 | 3.125 | 6.25 | 12.5 | ||||||||||||||||||||||||||
| 过载保护 | 100 V 连续， 250 V持续1 s | |||||||||||||||||||||||||||||||||
| 输入阻抗 | 99.8 kΩ ±1%, 34 pF | |||||||||||||||||||||||||||||||||
| 对地电容 | 约90 pF | |||||||||||||||||||||||||||||||||
| 绝缘 |
所有电压和电流输入通道之间，对其他电子部件和对地之间。 最大1000 V / CAT III ，600 V / CAT IV |
|||||||||||||||||||||||||||||||||
| 同步源 |
测量与信号周期同步。信号周期基于“外部”、U(t) 或I(t) 结合可设置的滤波器确定，因此读数非常稳定， 尤其是PWM控制的变频器和幅值调制的电子负载。 |
|||||||||||||||||||||||||||||||||
| 波形显示功能 | 两个采样值波形显示界面，每个界面可显示8个信号 | |||||||||||||||||||||||||||||||||
| 波形采样（选件L6-OPT-SPV) |
连续无间隙储存采样值，以10kSa/s速率（最快1.2Ma/s，取决于输入模块及电脑的性能）， 同时储存最多16个参数波形在电脑中。可显示采样值频 谱图；可计算RMS值；可导出数据到CSV或者MATLAB |
|||||||||||||||||||||||||||||||||
| 趋势图功能 | 两个趋势图显示界面，每个可显示8个参数，最快10ms间隔 | |||||||||||||||||||||||||||||||||
| 扩展存储容量（选件L6X1-OPT-MSD） | 增配250G固态硬盘 | |||||||||||||||||||||||||||||||||
| 智能视觉（选件L6X1-OPT-SMV） |
智能视觉包含如下功能： 一、涂鸦功能，可以在任意界面通过屏幕上的涂鸦按钮对当前界面进行涂写并保存图片。 二、可以在自定义菜单界面设置环境颜色，可以根据设定的条件变红或变绿。 三、可以在自定义菜单界面给参数赋值，通过+-改变或者直接手动输入。 |
|||||||||||||||||||||||||||||||||
| 扩展视频接口（选件L6X1-OPT-DVI） | DVI接口用于连接外部显示器或投影仪 | |||||||||||||||||||||||||||||||||
| 过程信号接口(选件L6-OPT-PSI) |
2个快速模拟量输入（150kS/s，16位， BNC母头） 8个模拟量输入（100S/s，16位， D-Sub：DB-9母头） 32个模拟量输出（每周期输出一次， 14位， D-sub：DB-15和DB-25母头） 8个开关量输出（其中6个有双连接点，剩余的有公共端， D-sub：DB25母头） 8个开关量输入（150kS/s，每4个一组有公共端， D-sub：DB-25母头） 2个转速/扭矩/频率输入（150kS/s，可连接A 、B 、Z信号， D-sub：DB-15母头） 一台仪器最多可以安装两个PSI模块 |
|||||||||||||||||||||||||||||||||
| CAN接口（选件L6-OPT-CAN) |
DSUB-9公头符合ISO 11989-2（高速CAN）标准；支持CAN标准2.0A和2.0B； 最快传输速率为1Mbit/s；最多设置传输256个变量，最多设置接收 128个变量；标准模式CAN ID 设置到2047，扩展模式CAN ID可设置到53680911， 可将设置好的设定输出DBC文件 |
|||||||||||||||||||||||||||||||||
| 星-三角转换 (L6-OPT-SDC) | 获得三相三线系统中未测量的相电压（星型接法）或相电流（三角形接法），并计算每一相的功率值。 | |||||||||||||||||||||||||||||||||
| 事件触发 (L6-OPT-EVT) |
通过设置电压、电流的触发阈值捕捉并记录采样值。最多可以捕捉16个参数采样值， 每个参数最多捕捉16M个采样点，采样速度最慢100.01Sa/s,最快 1.2121MSa/s（取决于输入模块），共13个速率可选。 |
|||||||||||||||||||||||||||||||||
| 谐波 (L6-OPT-HRM) | 谐波和间谐波分析到1000次，通过指令调用可到2000次 | |||||||||||||||||||||||||||||||||
| 闪烁 (L6-OPT-FLK) | 依据IEC/EN 61000-4-15标准的闪烁分析 | |||||||||||||||||||||||||||||||||
|
待机功率测试软件 （选件LMG-TEST-CESTBY) |
依据IEC62301:2011或EN50564:2011标准进行待机功耗测试，限制支持Eup 2010或者Eup2013或者自定义 | |||||||||||||||||||||||||||||||||
| LMG Remote | 标配电脑软件，通过电脑操作和遥控、设置的基础模块 | |||||||||||||||||||||||||||||||||
|
谐波闪烁测试软件 （选件LMG-TEST-CE-HRMFLK） |
1、依照IEC/EN 61000-3-2和IEC/EN 61000-3-12进行谐波测试（选件LMG-TEST-CE-HRM）; 2、依照IEC/EN 61000-3-3和IEC/EN 61000-3-11进行闪烁测试（选件LMG-TEST-CE-FLK）; 3 、LMG-TEST-CE-HRMFLK包含以上两个软件。 |
|||||||||||||||||||||||||||||||||
| 22 |
其他 尺寸 显示屏 重量 保护等级 电磁兼容性 温度 气候等级 电源 |
桌面型： 433mm×177mm×590mm；19寸机柜： 84HP×4RU×590MM 10.1”触摸屏， 1280×800px 取决于安装的模块，最大18.5kg IEC/EN 61010,VDE0411, 保护等级I /依照IEC/EN 60629, IP20 IEC/EN 61326 操作温度： 5~40℃ / 储藏温度： -20~50℃ 依据IEC/EN 61010 一般环境条件 100~230V，47~63Hz，最大400W |
主机标配： 一个RS232接口，两个USB3.0接口，两个USB2.0接 口 一个千兆以太网接口， 一个DB15同步接口（六个 数字量输入或输出）， 一根电源线， 一份英语安全使 用说明， 一份德国计量证书。每个通道标配五根测试线： 一对装有保险的1.5米带护套4mm香蕉头电压测试线， 一对1.5米带护套4mm香蕉头电流测试线， 一根0.25 米带护套4mm香蕉头跳线。 一对或两对CATIII 1000V 32A鳄鱼夹 |
|||||||||||||||||||||||||||||||
配件(节选）
| 电流传感器/互感器 | ||||||||||||||||||||||||||||||||||
| 类型 | 闭口互感器 | 电流钳 | ||||||||||||||||||||||||||||||||
| 型号 | PCTxxx 10 | L60-Hallxxx 10 | DSxxx | WCT100/1000 | LMG-Z5XX | 2) | L60-Z60/66 | L60-Z406 | L60-Z68 | |||||||||||||||||||||||||
| 信号类型 | AC+DC | AC | AC | AC | AC+DC | |||||||||||||||||||||||||||||
| 电流量程 |
200 / 600 / 1200 /2000 A AC |
100 / 300 / 500 /1000 / 2000 Arms |
50 / 200 / 300 / 400 / 500 / 600 / 1200 / 2000 / 5000 / 10 kAAC |
100 / 1000 Arms |
1500A / 4000A / 10kA |
1000A / 3000A | 40A | 1 kA | ||||||||||||||||||||||||||
| 精度 | 0.01 % | 0.5 %（25℃) | 0.01 % | 0.25 % | 0.02 % / 0.1% | 0.5 % | 0.15%+0.05% | 2.0 % | ||||||||||||||||||||||||||
| 孔径 |
27mm / 45mm / 68mm |
12mm / 20mm / 31mm / 40mm / 64mm |
27mm /45mm / 68mm / 140mm |
23mm / 45mm |
2) 52mm / 83mm |
54mm / 70mm / 46*100mm |
10mm | 50mm | ||||||||||||||||||||||||||
| 最大带宽 |
DC~1MHz / 500kHz /300kHz |
DC~100 kHz |
DC~1MHz / 500kHz / 300kHz / 100kHz |
30Hz~1MHz | 15 Hz~5kHz |
30Hz-10kHz / 40Hz-5kHz |
15 Hz~5kHz | DC~2kHz | ||||||||||||||||||||||||||
| 是否由主机供电 | 是 | 是 |
3) DS2000及以下是 |
不需要供电 | 不需要供电 | 是 | ||||||||||||||||||||||||||||
| 是否即插即测量 | 是 | 是 | 否 | 否 | 是 | |||||||||||||||||||||||||||||
|
注: 1)xxx: 电流量程数值 注： 供电 ，订购时请注明。 2)xx： 根据电流大小 、精度不同 ， Xx 数值不同 。2为1500A精度0 02% 孔径52mm； 10为1500A精度0 % 孔径52mm; |
||||||||||||||||||||||||||||||||||
|
42为4000A精度0 . 02% ， 孔径83mm； 62为10KA精度0 . 02% , 开孔： 开孔： 82mm×202mm。 3)1200安LMG64x/67x最多供电3个； 2000安LMG64x/67x最多供电2个、 LMG611不能供电。 |
||||||||||||||||||||||||||||||||||
| 分流器LMG-SHxxx ( -P) ＊ | ||||||||||||||||||||||||||||||||||
| 阻值 (Ω) | 002 | 005 | 020 | 050 | 200 | 500*) | ||||||||||||||||||||||||||||
| 变 比 | 0 . 50001 | 0 . 20001 | 0 . 05001 | 0 . 02001 | 0 . 00501 | 0 . 00201 | ||||||||||||||||||||||||||||
| 精 度 | 0 . 15% |
2) 0 . 15%＊ |
0 . 15% | |||||||||||||||||||||||||||||||
|
最大输出电流 ( mA) |
71 0 | 450 | 320 | 70 | 50 | 31 | 22 | |||||||||||||||||||||||||||
| 注： XXX为阻值大小 ， -P为20A 秒过流保护型 | ||||||||||||||||||||||||||||||||||
| 1 ) 无-P型号。 | ||||||||||||||||||||||||||||||||||
| 2) -P型精度为0 . 3%。 | ||||||||||||||||||||||||||||||||||
| 系列 | HST3 | HST6 | HST9 | HST12 | |||||||||||||||||||||||||||||
| 系列 | HST3-1 | HST3-2 | HST3-3 | HST3-1 | HST3-2 | HST3-3 | HST3-1 | HST3-2 | HST3-3 | HST3-1 | HST3-2 | HST3-3 | |||||||||||||||||||||
| 通道 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |||||||||||||||||||||
| 最大真有效值（正弦波） | 3.5kV | 7kV | 10.5kV | 14kV | |||||||||||||||||||||||||||||
| 最大真有效值 | 4.2kV | 8.4kV | 12.6kV | 16.8kV | |||||||||||||||||||||||||||||
| 最大峰值 | 5kV | 10kV | 15kV | 20kV | |||||||||||||||||||||||||||||
| 输入阻抗 | 10 MΩ || 50 pF | 20 MΩ || 25 pF | 30 MΩ || 22 pF | 40 MΩ || 20 pF | |||||||||||||||||||||||||||||
| 分压变比 | 1/1000 | 1/2000 | 1/3000 | 1/4000 | |||||||||||||||||||||||||||||
|
精度 DC 0.05Hz~45Hz 45Hz~65Hz 65Hz~2.5kHz 2.5kHz~10kHz 10kHz~100kHz 100kHz~300kHz 最大100pF负载 |
幅值精度 最大 ±0.1% 最大 ±0.1% 最大 ±0.05% 最大 ±0.1% 最大 ±0.2% 最大 ±0.3% 典型 ±2% |
幅值精度 - 0.06° 0.06° 0.2° 0.4° 0.5° 2.5° |
|||||||||||||||||||||||||||||||
| 输出负载 | 最小 1kΩ;最小 1nF。 | ||||||||||||||||||||||||||||||||
| 型号 | LMG-MAS | LMG-MAK1 | BOB-CEE3-16 | BOB-CEE3-32 | ||||||||||||||||||||||||||
| 额定电压 | 250V | 250V | 230 400V | |||||||||||||||||||||||||||
| 安全等级 | CAT I | CAT II | ||||||||||||||||||||||||||||
| 安全标准 | IEC/EN61010- 1 | |||||||||||||||||||||||||||||
| 连接负载的插座 |
16A 250V CEE 7 4 |
10A 250V IEC 60320-C14 |
16A 400V 3L＋N＋PE , 6h IEC 60309 |
32A 400V 3L+N＋PE , 6h IEC 60309 |
||||||||||||||||||||||||||
| 型号 | 功能 | ||||||||||||||||||||
| LMG-DSUBI025M |
过程信号接口转端子排 ，带2米连 用于 B 25接口 过程信号接口转端子排 ，带2米连接线， 用于DB- 15接口 (注M为公头 ， F为母头) 过程信号接口转端子排 ，带2米连接线 ，用于DB-9接口 |
||||||||||||||||||||
| LMG-DSUBIO15M/F | |||||||||||||||||||||
| LMG-DSUBIogM | |||||||||||||||||||||
| L60-X-ADSE | 用于连接即插即用型电流附件到主机的转换接头 | ||||||||||||||||||||
| LMG-Z-AMP |
人造中性点适配器 ， 用于三相三线星形接法测试 (不考虑中性点损耗时) ， 最大输入电压500V， 最大对地电压600V |
||||||||||||||||||||
| LMG-Z-DV |
传感器延长线 ， 带屏蔽 LMG-Z-DV3 为3米 LMG-Z-DV5 为5米 LMG-Z-DV10为1 0米 LMG-Z-DV15为1 5米 |
||||||||||||||||||||
| LMG-Z-SVT |
传感器延长线 带屏蔽 工作温度 -40℃～＋90℃ LMG-Z-SVT5 为5米 LMG-Z-SVT 10 为10米 LMG-Z-SVT 15 为15米 |
||||||||||||||||||||
| Z941A B |
带护套鳄鱼夹 ， 与4mm香蕉插头连接 ， 张口最大 39mm ， 最大夹取线径30mm 。额定电压CAT I 1000V， 32A； A为红色 ， B为黑色 |
||||||||||||||||||||
| LMG-Z3XXU |
电压测试线 , 额定电压CAT I1000V ， 1m2m 线 径 ， FF500mA保险丝， X为数字 ： 08为1 . 5米， 09为3米 ， 10为6米 ， 11为10米； 颜色有黑色和 黄色 |
||||||||||||||||||||
| LMG-Z3XXI |
电流测试线 ， 额定电压CAT III 1000V， 32A, 2 . 5mm2线径 ， Xx为数字 ： 08为1 . 5米 ， 09为3 米， 10为6米， 11为10米； 颜色有灰色和紫色 |
||||||||||||||||||||
| LMG-Z31 7 | RS232通讯线 ， 1 . 8米 | ||||||||||||||||||||
| LMG-Z316 |
USB转RS232通讯线 ，米， 带有RS232延长线 1 . 8米 |
||||||||||||||||||||
| L6 -ACC05 |
LMG67x/64x携带箱。用于亲自开车或通过其他交通工 具携带仪器和附件的箱子，不适合做快递包装。运输时 把手（如有）必须装在仪器上以免损坏仪器。尺寸： 730mmx1350mmx330mm，带轮子便于移动 |
||||||||||||||||||||
| 产品型号 | LMG671 | LMG641 | LMG611 | LMG450 | |||||||||||||||||||||||||||
| 功率通道 |
1-7通道（S 、A 、B 、C 模块可以混搭） |
1-4通道（S 、A 、B、 C模块可以混搭） |
1通道 | 4通道 | |||||||||||||||||||||||||||
| 带宽 |
S: DC, 0.05Hz~10MHz A: DC,0.05Hz-10MHz B: DC,0.05Hz-500kHz C: DC,0.05Hz-10kHz |
同LMG671 | 同LMG671 | DC, 0.05Hz~20kHz | |||||||||||||||||||||||||||
| 采样率 |
S/A: 1.2MSa/s或者 B/C: 151.51kSa/s |
同LMG671 | 同LMG671 | 50kSa/s | |||||||||||||||||||||||||||
| 基本精度 |
S/A：±(读数的0.01%+ 量程峰值的0.02%） B：±(读数的0.03%+ 量程峰值的0.03%） C：±(读数的0.02%+ 量程峰值的0.02%） |
同LMG671 | 同LMG671 |
± (读数的0.05%+ 量程峰值的0.05%） |
|||||||||||||||||||||||||||
| 基本功率精度 |
S/A：±(读数的0.015%+ 量程峰值的0.01%） B：±(读数的0.05%+ 量程峰值的0.02%） C：±(读数的0.03%+ 量程峰值的0.01%） |
同LMG671 | 同LMG671 |
±(读数的0.07%+ 量程峰值的0.04%） 可通过选件改变为： ±(读数的0.07%+ 量程峰值的0.02%） |
|||||||||||||||||||||||||||
| 电压量程峰值 |
6Vpk-3200Vpk 10个档位 |
同LMG671 | 同LMG671 |
12.5Vpk-1600Vpk 8个档位 |
|||||||||||||||||||||||||||
| 电流量程峰值 |
0.014Apk-120Apk 14个档位 |
同LMG671 | 同LMG671 |
1.875Apk-60Apk 6个档位 |
|||||||||||||||||||||||||||
| 谐波闪烁分析 |
基波2Hz~7.5kHz，1000次 (S/A分析到600kHz，B分析 到75kHz ，C分析到15kHz） 可分析间谐波； 可进行CE谐波闪烁分析； 可显示柱状图； 谐波、闪烁需要选配 |
同LMG671 | 同LMG671 |
标配CE谐波分析， 50/60Hz，40次 99次谐波分析，基波 1Hz-1.2kHz，99次， 可分析间谐波； 可显示柱状图； 99次谐波、闪烁需 要选配 |
|||||||||||||||||||||||||||
| 示波器、趋势图 | 可显示 | 可显示 | 可显示 | 可显示 | |||||||||||||||||||||||||||
| 计算机接口 |
标配千兆以太网、 4个USB、RS232 |
同LMG671 | 同LMG671 |
标配RS232、打印 机接口，可选U盘 接口、 GPIB |
|||||||||||||||||||||||||||
| 产品型号 | LMG671 | LMG641 | LMG61 1 | LMG450 | |||||||||||||||||||||||||||
| 过程信号接口 |
可选， Dsub25和 Dsub15接口 |
同LMG671 | 无 |
可选1/2个Dsub25 接口 |
|||||||||||||||||||||||||||
| 显示、操作 |
10.1寸触摸屏， 1280*800，同时配 有按键、旋钮操作， 可以连接USB鼠标、 键盘操作 |
7寸触摸屏， 1024*600，同时配 有按键、旋钮操作， 可以连接USB鼠标、 键盘操作 |
7寸触摸屏， 1024*600，同时配 有按键、旋钮操作， 可以连接USB鼠标、 键盘操作 |
5.7寸彩色STN 320*240 按键、旋钮操作 |
|||||||||||||||||||||||||||
| 存储空间 |
16GB固态硬盘，可增配 250GB固态硬盘 |
同LMG671 | 同LMG671 | 4MB，可选U盘 | |||||||||||||||||||||||||||
| 传感器电源 | 有 | 有 | 有 | 有 | |||||||||||||||||||||||||||
| 双路径 | 是（C模块不是） | 同LMG671 | 同LMG671 | 否 | |||||||||||||||||||||||||||
| 其他 |
433mm x 177mm x 590mm 最大18.5kg 19寸柜机 84HP x 4RU x 590mm 100-230V供电， 最大400W |
284mm x 177mm x 590mm 最大15.5kg 19寸柜机 57HP x 4U x 590mm 100-230V供电， 最大200W |
433mm x 177mm x 200mm 最大7.2kg 100-230V供电， 最大200W |
320mm x 147mm x 307mm 约6.5kg 19寸柜机 84PU x 3HU x 307mm 85-264V供电， 约45W |
|||||||||||||||||||||||||||
