II910多功能声学成像仪全新升级

对于工厂运维人员来说,压缩空气和真空系统中存在的泄漏会影响正常生产时间和运营利润。Fluke ii910工业声学成像仪作为一款直观、易用的工具,通过超声波检测泄漏,即使在嘈杂的生产环境中也能工作。其利用麦克风阵列时间延迟来确定泄漏声音的源头,并在可见光图像上以彩色的SoundMap™显示泄漏位置,方便视觉定位。
Fluke ii910声学成像仪能提高空气压缩机的使用价值、保证气动设备获得适当的气压、降低能源成本、缩短泄漏检测时间、提升生产线的可靠性,并使泄漏检测成为常规维护的一部分。
装配 MecQ™模式的升级版Fluke ii910多功能声学成像仪,成为您检测气体泄漏、机械故障和局部放电的强大武器。

Fluke ii910

您在工厂或车间现场是否存在这样的困扰

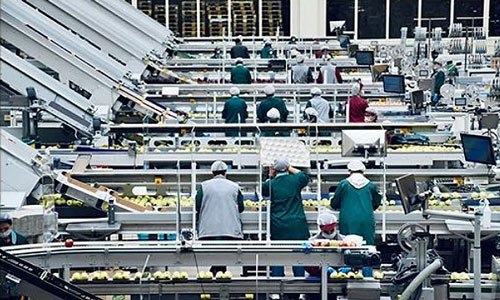

几十到几百个传送装置轴承无法及时在运作中探查潜在故障
几十到几百个传送装置轴承无法及时在运作中探查潜在故障

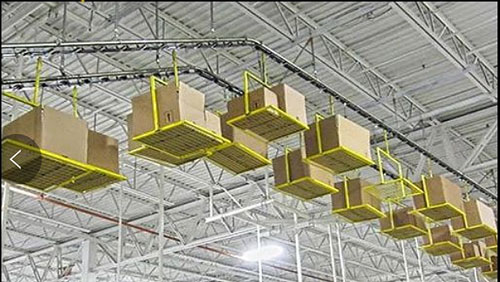

大规模、远距离传送装置人工无法触及
大规模、远距离传送装置人工无法触及

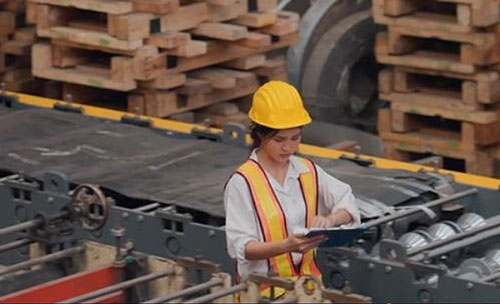

现场巡检困难人员安全隐患高
现场巡检困难人员安全隐患高
现有接触式工具操作复杂便利性低
现有接触式工具操作复杂便利性低

全新福禄克黑科技:声学成像探测机械故障

快速排查
高效扫描大面积目标范围并精准定位问题区域,优化能效,防患未然
无接触式
远距离探测,消除人员风险隐患,安全便利
视见至现
可视化呈现潜在故障,直观便捷
多能合一
与现有气体泄漏和局部放电检测工具无缝集成

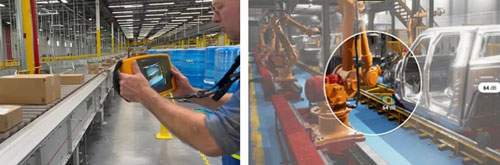

全新福禄克黑科技-声学成像探测机械故障
●与您的维护计划完美配合,让问题无处隐藏
●大幅削减计划外的停机时间,降低成本

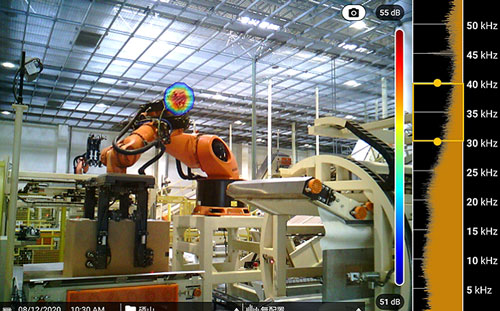

II910应用场景

●空气/二氧化碳管线泄漏
●冷媒泄漏检测
●罐体气密性检测
●气压驱动关节泄漏
●运输车连接处
●空压机房泄漏
●生产线气泄漏
●配气室气体泄漏

II910应用场景

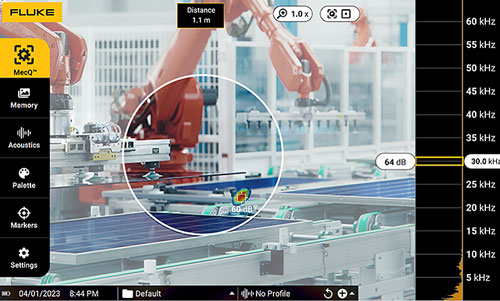

机械故障检测
Fluke ii910 引入创新的 MecQ™ 技术,能远距离无接触式识别潜在的机械故障点,为大批量传送及输送机系统的维护提供了强大支持。。
面对运行中的大规模传动装置,传统的检测工具往往难以高效地检测轴承和传送系统的潜在问题。MecQ™技术可以通过检测和分析超声波信号,找出多个行业中潜在的轴承故障源,实现非接触式的初期探查。
应用场景:
●大型传动系统
●恶劣环境/传动装置运转作业
●远距离探测
应用行业:
●矿业与原材料运输
●汽车与航天
●制造与过程行业
●能源化工
●物流运输
●食品饮料生产

机械故障检测

局部放电检测
绝缘子、变压器、开关装置、高压电线等电气设备的局部放电是电力及配电运维团队密切关注的问题之一。局部放电的危害巨大,对于运维人员而言,需要确保及早、快速地发现问题。未被发现的局部放电可能会导致停电、火灾、爆炸或因弧闪而造成的人员伤亡,还可能导致高昂的事故成本。
使用ii910声学成像仪进行局部放电问题点的扫描和检测,能够非接触式的快速发现电气设备局部放电及电晕放电缺陷,提高运维团队的工作效率及安全指数,是一款具有成本效益、安全、高效且使用舒适的工具。
需要进行局部放电扫描的关键区域:
●绝缘子        
●变压器
●高压电线
●开关装置
●避雷器
●母线
●高压线圈
●断路器
●电容器

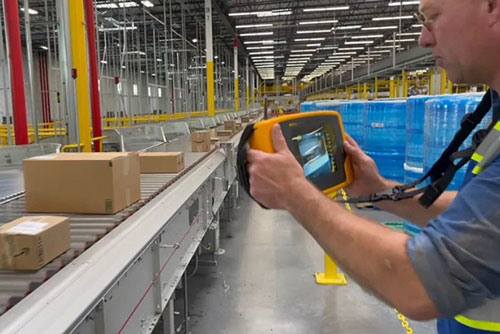

快速排查,高效定位
Fluke ii910超声波局放成像仪是解决泄漏、局部放电和机械问题的一体化多功能工具。其简单的一键捕获和大触摸屏,使得快速扫描区域或环境、定位问题区域成为可能。借助SoundSight™ 技术,它将声音转换为视觉显示,帮助您更精准地定位问题。

快速排查,高效定位

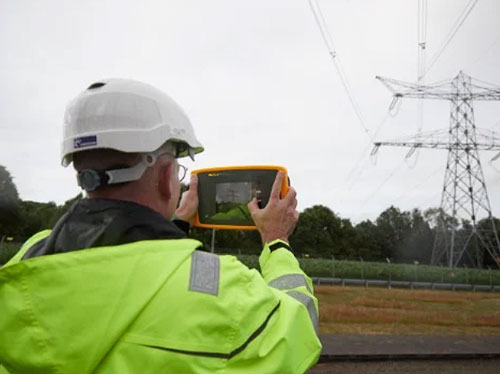

轻松部署、保障安全
Fluke设备的安全性值得信赖,ii910不仅能以安全的方式检测气体泄漏、机械故障和定位局部放电,防止灾难性事件的发生,同时在检查过程中也无需担心被任何设备缠住。特定麦克风位置和复杂算法的组合,让它可以在安全距离之外有效且高效地检查可能存在问题的区域。

轻松部署、保障安全

多功能合一、无缝集成
Fluke ii910集成了各种泄漏、局部放电和机械问题的检测功能,无需其他设备即可完成任务,适合多种场景的故障排查。

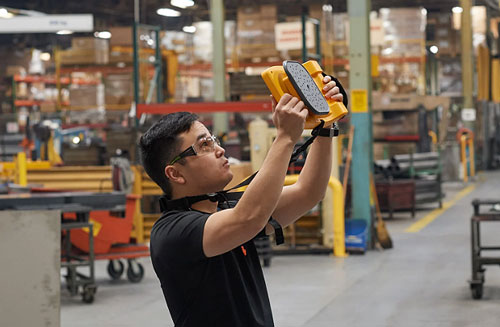

无需培训,轻松上手
Fluke ii910的设计便于操作,用户无需接受专门的培训即可开始使用。只需一个按钮,就可以开始扫描以查找相关的局部放电、泄漏或机械区域。

无需培训,轻松上手



值得信赖的可靠产品,并且提供您所期望的安全性
对于高电压设备的工作,保证安全很重要,而 Fluke 可保证将安全视为第一要务,将安全置于所有其他方面之上。凭借特定麦克风位置和复杂算法的组合,ii910 超声波局放成像仪可以检测 120 米外的局部放电和电晕放电。这意味着您可以在要求的安全距离之外的更远位置有效且高效地检查可能存在问题的区域。ii910 不含外接线或悬空附件,可确保您在检查过程中不会被任何设备缠住。此外,声学成像技术能够捕捉声音的反射,您甚至不需要直接朝问题所在的方向看就能找到问题。这意味着您可以在不打开机柜的情况下就能找到局部放电的位置。
无需培训即可快速、轻松地查找问题
ii910 采用精心设计,确保用户几乎不用接受培训就能开始使用它。操作此工具无需获得认证,因此可以忽略那些认证。只需一个按钮打开 ii910,然后选择您的频率范围(或让该工具自动为您选择),便可立即开始扫描以查找相关的局部放电、泄漏或机械区域。当您获得想细看的声音图像后,您可以拍摄视频或照片以供稍后使用,然后再添加所需的文本注释。如果您想了解有关特定泄漏、局部放电或潜在机械问题的更多详细信息,请转至 PDQ、LeakQ 或 MecQ 模式。

Fluke ii910声学成像仪规格参数指标

传感器
频带 2 kHz 至 100 kHz
检测范围 0.5 至 > 120 米(1.6 至 > 393 英尺)*
视场 63 ° ± 5 °
额定帧速率 25 FPS
*具体取决于环境条件
内置数码相机(可见光)
视场角 (FOV) 63 ° ± 5 °
对焦 固定透镜
缩放 3 x 数码变焦
显示屏
尺寸 7" LCD,带背光,阳光下清晰可读
分辨率 1280 x 800(1,024,000 像素)
触摸屏 电容式
声像图 是,SoundMap™ 声像图
资产 ID 基于资产 ID 标识的 QR 码
照片说明 多达 4 张照片说明供参考
信号源 显示单个或多个信号源
曲线图 预设捕获配置文件
图像存储
存储容量 内存可存储 999 个图片文件和 20 个视频文件
图像格式 可见光图像与 SoundMap™.JPG 或 .PNG 的混合图像
视频格式 可见光视频与 SoundMap™.MP4 的混合视频
视频时长 最长 5 分钟
数字导出 通过 USB-C 进行数据传输
声学测量
声压范围(典型) 12.1 dB SPL 至 114.6 dB SPL ±1 dB SPL 2 kHz
4.4 dB SPL 至 101.2 dB SPL ±2 dB SPL 19 kHz
12.8 dB SPL 至 119.2 dB SPL ±1 dB SPL 35 kHz
19.8 dB SPL 至 116.1 dB SPL ±3 dB SPL 52 kHz
41.4 dB SPL 至 129.0 dB SPL ±1 dB SPL 80 kHz
54.4 dB SPL 至 135.5 dB SPL ±1 dB SPL 100 kHz
最大/最小 (dB) 自动增益 自动或手动,用户可选
频带选择 用户可选(通过用户预设或手动输入)
软件
易于使用 直观的用户界面
趋势图 频标和 dB 刻度
点标记 图像中心点的噪音级 (dB) 读数
电池
电池(可现场更换、可充电) 2 块可充电锂离子电池
电池续航时间 6 小时/电池(本产品含备用电池)
电池充电时间 3 小时
电池充电系统 外置充电器
一般技术指标
标准调色板 3 种: 灰度、铁红色、蓝红色
工作温度 0 °C 至 40 °C(32 °F 至 104 °F)
存放温度 -20 °C 至 70 °C(-4 °F 至 158 °F),不含电池
相对湿度 10% 至 95% 无冷凝
尺寸(高 x 宽 x 长) 186 x 322  x 68 mm (7.3 x 12.7 x 2.7 in)
重量(含电池) 2.15 kg (4.74 lbs)
防护等级 (IP) IP40 防护
保修期 2 年
自诊断通知 阵列运行状况检测,用于确定何时需对麦克风阵列进行维护
支持的语言 荷兰语、英语、芬兰语、法语、德语、意大利语、日语、韩语、波兰语、
葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文
符合 RoHS 指令
安全性
一般安全 IEC 61010-1
国际电磁兼容性 (EMC) IEC 61326-1:便携式电磁环境 IEC 61326-2-2
CISPR 11:第 1 组,A 类
韩国 (KCC) A 类广播(工业广播&通信)
美国 (FCC) 47 CFR 15 B 子部分。按照第 15.103 条规定,本产品被视为豁免设备。
深圳银飞电子有售II910多功能声学成像仪,文章来源于Fluke
