供电、风电行业的应用神器干湿两用干体炉

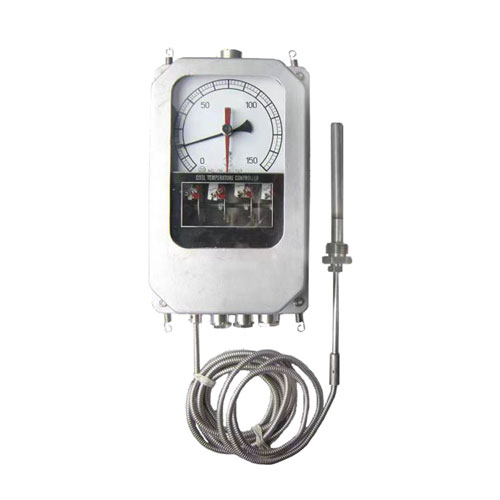

变压器油面温度计
在使用油浸式的变压器的时候，温度在运行过程中控制变压器的温度参数是非常重要。因为，高温对变压器油和绝缘纸的老化都有明确且明显的加速作用，而且油温也直接影响到变压器的工作效率。如果油温状态不能实时准确地监控，变压器运行异常也就无法及时发现。油浸式变压器测温装置，即变压器油面温度计正是用于实时监测变压器的油温变化，为判断变压器是否正常运行提供可靠依据的油温监测装置。 变压器油面温度计对油浸式变压器的安全运行起着十分重要的作用，油温测量的准确与否直接关系到变压器的工作状态与设备安全。定期校准是保证温度计准确可靠的重要手段。也正因如此，电力行业检修规范中对此温度计的校准做了严格规定。
变压器油面温度计是一种利用感温介质热胀冷缩来显示变压器内顶层油温度的仪表。它包含了就地指针温度计、温度开关和温度信号远传装置，是一个温度测量控制的复合装置。就地指针温度计由弹性元件、毛细管和温包 3 个部分组成一个密闭系统，在该密闭系统中完全充满感温液体后，利用液体热胀冷缩推动弹性元件输出一个位移量来指示温度，同时带动微动开关动作，实现温度开关控制功能。温度信号远传装置由内置于温包内的 Pt100 温度元件和温度变送单元构成，将 Pt100 电阻转换为 4-20mA 电流信号输出，或者直接将 Pt100 热电阻信号三线制输出。
常用变压器油面温度计参数
●显示量程：0-160℃
●远传信号：4-20mA 电流（二线制，需 24VDC 供电）或 Pt100 热电阻（三线制）
●温包尺寸: φ12/14/16mmx150mm
●准 确 度：±2℃
●温度开关设定点：4 个，可调。出厂时通常设置为：
45 ℃ - 启动风扇
55 ℃ - 停止风扇
85 ℃ - 超温报警
105 ℃- 强制停机
●弹性元件老化、毛细管密封系统慢性渗漏、传动装置磨损变形等都会产生误差
●微动开关阻尼力变化影响温度开关动作值
●毛细管位置的改变影响就地温度显示
●Pt100 温度元件的老化，应力变化，化学腐蚀等造成温度远传信号的改变
AMETEK JOFRA 干湿两用干体炉 RTC-168帮您解决问题
●温度范围及精度：RTC-168 的温度范围是-30~165℃，足以覆盖各种不同类型的变压器油面温度计，而准确度为±0.18℃，也远高于被检温度计±2℃的要求。
●干湿两用：RTC-168 既可以作为液槽也可以作为干体炉使用，液槽适用性强，温场更均匀；干体炉没有高温液体烫伤的危险以及油蒸汽污染，二者切换方便快捷，不同应用场合选取不同校准模式。
●专业：对于复合型油面温度计的温度开关接点信号，RTC-168 可以调整其升降温速度以匹配温度开关的动态性能，两者同步，从而完成开关接电动作误差的校准。利用 RTC168 的内置温度测量功能，可同时完成就地指示及远传信号的示值误差校准，并可计算出两表偏差。
●温场：RTC-168 的温场尺寸为Ф63.5x180mm，油面温度计的温包可以完全浸入其中，而且同一台大型油浸变压器的左右两个油面温度计及绕组温度计可以同时置入进行校准。
●性能：RTC-168 所采用的新型均热导流技术，配合 DLC 动态负载补偿，使得垂直温场均匀性以及负载能力大大提高，多支温度计温包可同时处于均匀稳定的温场中，实现多支校准。
●快捷：RTC-168 升降温速度远快于传统液槽，成倍提高工作效率
●便携：RTC-168 体积小，重量轻，可以方便带到现场对油面温度计进行现场校准，减少拆装温度计的工作量，同时消除拆下来校准带来的附加误差。

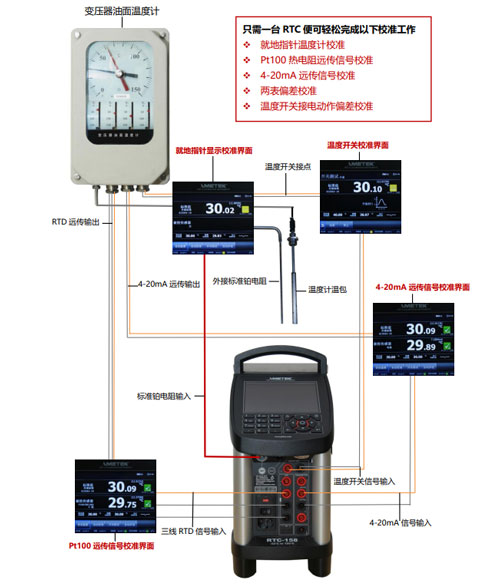

一张图学会RTC-158/RTC-250/RTC-168校准油浸变压器油面温度计
