LUPHOScan260/420HD非接触式轮廓仪

时间:2023-04-19 点击：次分类:技术文章

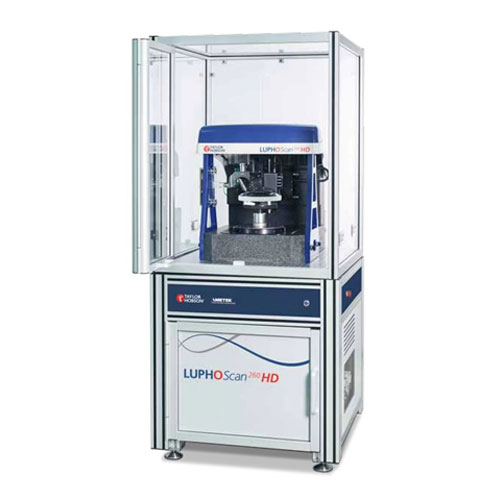

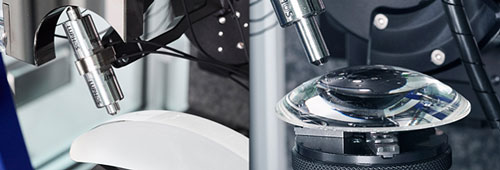

LuphoScan260/420HD非接触式轮廓仪在光学表面高精密计量这个新型领域里面创造了新的创新。新款的LuphoScan260/420HD非接触式轮廓仪能够测量的物件角度可以大至90°度，绝对测量精度高于±50 nm (3σ) 。测量结果有着很高的重复性且低噪音。全新的 LuphoScan 260/420 HD是对高精度有着很高要求应用的理想选择之一，是生产过程控制的*基本要求。可测量坡度很高的表面、具有不同间距方向的表面、很小的表面例如手机镜头模具。LuphoScan测量平台是一款基于多波长干涉技术（MWLI）的干涉式扫描测量系统。它专为旋转对称表面的超精密非接触式3D形状测量而设计，例如非球面光学透镜。该系统能为高质量的光学表面3D形状测量提供**效益。LuphoScan量测平台是一款利用多波长干涉技术（MWLI）的干涉式扫描量测系统。它专为旋转对称表面的超精密非接触式3D形状量测而设计，例如非球面光学透镜。LuphoScan平台能够轻松进行非球面、球面、平面和自由曲面的量测。该仪器的主要特性包括高速量测、特殊表面的高灵活度量测 (例如；反曲点的轮廓或平坦的尖点), *大物体直径可达420 mm，因为采用多波长干涉技术（MWLI）传感器技术，因此能够扫描各种表面类型如透明材料、金属部件和研磨表面。

LuphoScan系统能提供高品质光学表面3D形状量测的效益

●对任何旋转对称的表面深入分析 - 非球面、球面、平面和自由曲面
●很高的、可重复精度 - ≤ ± 50 nm
●可量测任何材料 - 透明、镜面、不透明、抛光、研磨
●偏离的大球面 - 不受偏离限制。例如，能够量测盘式或鸥翼表面，以及弯曲点的轮廓
●大斜坡量测 - 可达90° (例：半球量测)
●完整透镜特征* - 透镜厚度、楔形误差、偏心误差、透镜安装位置

特点：
●无与伦比的测量能力
●HD = 高分辨率
●快速的、值得信赖的非球面表面非接触式三维形状测量
●高精度 - 物件坡度高至90° 度
●是测量大的、陡峭的和很小的非球面镜头（如手机镜头模具）的理想选择之一
●测量结果高的重复性
●Power和PV测定参数的佳稳定性
●系统噪音很低
●坚固耐用，不受环境变化的影响
特性：

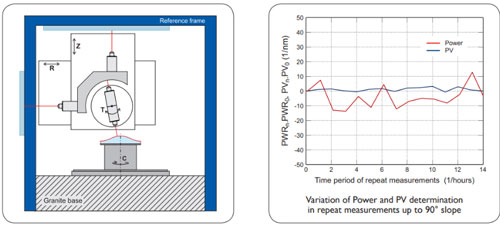

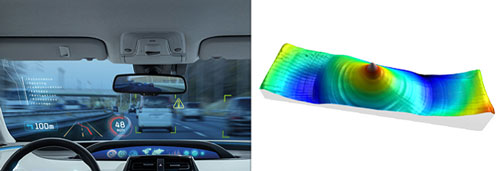

1、测量精度：该系统使用了复杂的参考传感器以及特殊的基准框架概念，能够确保*高精度的测量结果，精度可在±50nm以上。
2、高速测量：典型测量时间：30mm直径球面小于2分钟，130mm直径球面小于5分半钟。
3、多样化的测量平台配置：LuphoScan测量平台技术能够提供三种不同大小和不同测量配置的选择。测量平台大小能够决定Z大被测物体。 Z大测量直径可选：120mm、260mm和420mm。
4、4K相机与投影镜头：以高解析度量测非球面。卓越的信赖性有效降低人为操作误差的影响。 LuphoScan HD机款让制造者更精准的量测所有光学件。*大适用性: 大斜率、复杂设计、多段非球面设计。得利于LuphoScan HD量测灵活性与信赖性，可满足所有光学生产上所有的量测需求。举凡越趋复杂化的镜头设计、大斜率非球面与高曲率海鸥形状设计。
5、手机相机镜头模组：针对射出模型工件，透过精准的镜筒与治具的光学面相对定位，提升光学与机械性的再现性。
6、光学面的定位：结合多个镜头，画像处理系统再提升! 内建模组能应用于使用者自定义的工件斜率与偏心率侦测解析提升，例如:镜头边缘。在组装制程中，采用此量测数据，可大大帮助改善光学系统的效率，并大幅降低误差。
