同惠TH6200系列双范围可编程线性直流电源
同惠TH6200系列双范围可编程线性直流电源。TH6200系列电源设计用于线性和程控输出。因此,该系列电源具有纹波小、噪声低、精度高、稳定性强的优良性能。全系列采用4.3英寸TFT液晶显示屏。所有设置和输出参数都显示在同一屏幕上,使用起来更直观。在界面设计方面,仪器采用菜单操作、软键、旋钮控制和输入参数,使用方便快捷,能很好地适应生产线的快速运行和高校实验室的应用需求。TH6200系列还具有很强的可编辑性。仪器可以保存10个测试文件,每个测试文件可以编辑100个测试步骤。它可以在必要时用一个键检索,并支持测试文件的循环输出。

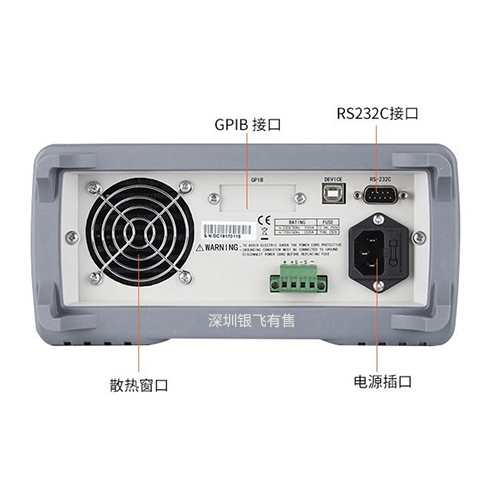

TH6200系列双量程可编程直流电源包括五种型号(80W-216W)。每个电源都具有双电压双电流输出范围的功能,因此一台机器可以作为两台不同的机器使用。TH6200系列标准配置RS232、USB HOST和USB DEVICE接口,可选GPIB接口。它支持SCPI和Modbus通信协议。便于购买或编辑上位机软件,以满足系统集成的需要。体积小、标准机箱尺寸以及前后面板可输出的设计特点使TH6200系列电源易于集成到标准机柜中。
■ 高精度、高稳定性、低涟波、低噪声
■ 1/2 2U 超小体积,前后面板输出与采样端
■ 清新简洁系统设置、中英文操作界面
■ 24 位色 4.3 寸 TFT LCD ,分辨率:480x272
■ 强大编程能力,100 组设置状态记忆保存和调用
■ 10 个触发文件 ,每个触发文件100 个测试序列,编程循环输出
■ 定时输出:时间 (0.1 -99999.9s)
■ 旋钮和数字键盘设置电压、电流、输出时间
■ 面板功能按键背光显示
■ 远端测量功能,补偿线上压降
■ 输出控制开关
■ 拷屏功能
■ 过电压、过电流保护
■ 智能温控风扇
■ 支持标准 SCPI 和 MODBUS MODBUS 通讯协议
■ 通过计算机进行软件监控
■ 通过 U盘升级仪器固件
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室 同惠TH6200系列双范围可编程线性直流电源功能强大
A. 双范围输出
TH6200系列电源具有两个电压、电流输出范围,客户可根据实际需求选择高电压输出或者高电流输出。
B. 便于自动化集成
TH6200 系列电源前后面板都可以输出,具有1/2 标准机箱尺寸,配备齐全的通讯接口,支持SCPI 和MODBUS 通讯协议,使其可以方便的集成于自动化系统上。
C. 远端补偿功能
当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电
压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。
D. 人性化设计
TH6200 全系列配备4.3 寸TFT LCD 显示屏,所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮,使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题,输出切断开关可有效保护被测件和仪器本身。
E. 强大的编辑能力
仪器回调列表中可储存100组状态数据,每组数据可设置电压值、电流值、过保电压和过保电流,需要时可在回调列表中直接调用(如图 E-1)。 仪器还设计10 个触发文件 触发文件的快速调用功能 (如图 E-2),每个触发文件 包含 100 个 触发步骤 (如图 E-3) 。 每个触发步骤可编辑输出电压、输出电流、输出时间,每个测试文件可编辑循环输出的次数。当收到触发信号时,电源按照测试文件的顺序执行输出任务,并且在 <触发输出 >页面显示输出状态(如图 E-4)。
F.数据记录功能
TH6200还可以记录输出电压、输出电流和时间数据,数据采样率约为100ms左右,采集结束后以excel excel表格形式保表格形式保存于U盘中,便于后期数据分析。
TH6200系列双量程可编程直流电源包括五种型号(80W-216W)。每个电源都具有双电压双电流输出范围的功能,因此一台机器可以作为两台不同的机器使用。TH6200系列标准配置RS232、USB HOST和USB DEVICE接口,可选GPIB接口。它支持SCPI和Modbus通信协议。便于购买或编辑上位机软件,以满足系统集成的需要。体积小、标准机箱尺寸以及前后面板可输出的设计特点使TH6200系列电源易于集成到标准机柜中。
同惠TH6200系列双范围可编程线性直流电源特征
■ 线性设计,双范围输出■ 高精度、高稳定性、低涟波、低噪声
■ 1/2 2U 超小体积,前后面板输出与采样端
■ 清新简洁系统设置、中英文操作界面
■ 24 位色 4.3 寸 TFT LCD ,分辨率:480x272
■ 强大编程能力,100 组设置状态记忆保存和调用
■ 10 个触发文件 ,每个触发文件100 个测试序列,编程循环输出
■ 定时输出:时间 (0.1 -99999.9s)
■ 旋钮和数字键盘设置电压、电流、输出时间
■ 面板功能按键背光显示
■ 远端测量功能,补偿线上压降
■ 输出控制开关
■ 拷屏功能
■ 过电压、过电流保护
■ 智能温控风扇
■ 支持标准 SCPI 和 MODBUS MODBUS 通讯协议
■ 通过计算机进行软件监控
■ 通过 U盘升级仪器固件
同惠TH6200系列双范围可编程线性直流电源适用领域
■ 研发和设计验证通用测试■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室 同惠TH6200系列双范围可编程线性直流电源功能强大
A. 双范围输出
TH6200系列电源具有两个电压、电流输出范围,客户可根据实际需求选择高电压输出或者高电流输出。
B. 便于自动化集成
TH6200 系列电源前后面板都可以输出,具有1/2 标准机箱尺寸,配备齐全的通讯接口,支持SCPI 和MODBUS 通讯协议,使其可以方便的集成于自动化系统上。
C. 远端补偿功能
当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电
压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。
D. 人性化设计
TH6200 全系列配备4.3 寸TFT LCD 显示屏,所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮,使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题,输出切断开关可有效保护被测件和仪器本身。
E. 强大的编辑能力
仪器回调列表中可储存100组状态数据,每组数据可设置电压值、电流值、过保电压和过保电流,需要时可在回调列表中直接调用(如图 E-1)。 仪器还设计10 个触发文件 触发文件的快速调用功能 (如图 E-2),每个触发文件 包含 100 个 触发步骤 (如图 E-3) 。 每个触发步骤可编辑输出电压、输出电流、输出时间,每个测试文件可编辑循环输出的次数。当收到触发信号时,电源按照测试文件的顺序执行输出任务,并且在 <触发输出 >页面显示输出状态(如图 E-4)。
F.数据记录功能
TH6200还可以记录输出电压、输出电流和时间数据,数据采样率约为100ms左右,采集结束后以excel excel表格形式保表格形式保存于U盘中,便于后期数据分析。
TH6201 TH6202 TH6203 TH6212 TH6213技术参数区别与不同
型号 | TH6201 | TH6202 | TH6203 | TH6212 | TH6213 | |||||||
额定输出(0℃-40℃) | 通道/范围 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | |
电压 | 0-20V | 0-8V | 0-32V | 0-15V | 0-72V | 0-32V | 0-32V | 0-15V | 0-72V | 0-32V | ||
电流 | 0-5A | 0-10A | 0-3A | 0-6A | 0-1.5A | 0-3A | 0-6A | 0-12A | 0-3A | 0-6A | ||
功率 | 100W | 80W | 96W | 90W | 108W | 96W | 192W | 180W | 216W | 192W | ||
负载调整率±(% 输出+偏置) | 电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
电源调整率±(% 输出+偏置) | 电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
编程分辨率 | 电压 | 1mV | ||||||||||
电流 | 0.1mA | |||||||||||
回读分辨率 | 电压 | 1mV | ||||||||||
电流 | 0.1mA | |||||||||||
年精度(25℃± 5℃)±(% 读数+偏置) | 编程 | 电压 | ≤0.04% + 8mV | |||||||||
电流 | ≤0.1% + 5mA | |||||||||||
回读 | 电压 | ≤0.04% + 8mV | ||||||||||
电流 | ≤0.1% + 5mA | |||||||||||
纹波和噪声(20Hz-20MHz) | 差模电压 | ≤3mVp-p/1mVrms | ≤3.5mVp-p/1mVrms | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | |||||||
差模电流 | <9mArms | <7mArms | <6mArms | ≤0mArms | ≤8mArms | |||||||
共模电流 | <1.5μArms | |||||||||||
瞬态响应 | <50uS (在输出电流从满度变化到半满度,或从半满度变化到满度时,输出恢复到75mV内的时间) |
<50uS (在输出电流从满度变化到半满度, 或从半满度变化到满度时,输出恢复到 120mV内的时间) |
<50uS (在输出电流从满度变化到半满度, 或从半满度变化到满度时, 输出恢复到75mV内的时间) |
|||||||||
上升时间 (10% — 90%) | <90ms | <120ms | <180ms | |||||||||
下降时间 (90% — 10%) | <150ms | <200ms | <250ms | <350ms | <250ms | |||||||
串并联设定值精度 | 电压 | ------ | ||||||||||
电流 | ------ | |||||||||||
计时器 | 0.1~99999.9秒 | |||||||||||
存储 | 10组触发输出,每组100个步骤;100组设定记忆 |
