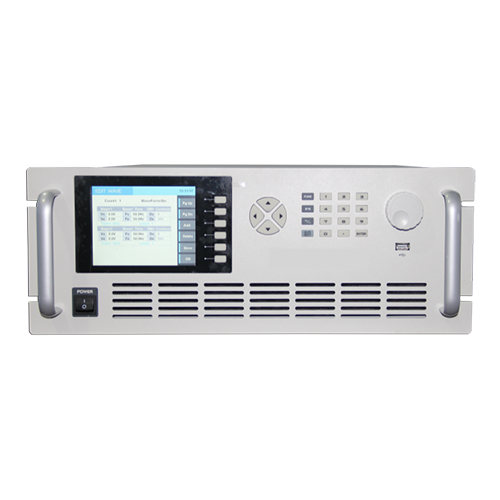

PFOTEK可编程交流电源SPA系列
PFOTEK可编程交流电源SPA系列。目前遇到客户需求:AC300V,DC60V,电流很好大一些,要交流直流可切换的。SPA系列可编程交流电源采用先进的PWM技术和DSP、FPGA及ARM多重组合控制方式,使得电源具有卓越的输出品质。电源具有交流输出和直流输出,输出功率有2000VA和4000VA,输出电压为0-350V可调,输出频率为15~100Hz可调(选配15~1000Hz),失真度优于0.3%,负载效应优于0.05%,可为交流负载、直流负载、整流型负载等提供纯净的交流电源。SPA系列具备瞬间输出5倍峰值电流的能力,是测量浪涌电流的较佳测试仪器,并且能够设置波形开关机角度、电压及频率的变化率。SPA系列可实现复杂的可编程功能、谐波分析及合成功能。
银飞有售PFOTEK可编程交流电源SPA系列。
PFOTEK SPA系列可编程交流电源技术特征
- 支持脉冲输出、阶梯输出、序列输出等模式,可模拟电网干扰、电压突变、中断等测试条件,轻松实现IEC61000-4-11等法规模拟测试
- 提供高达40阶谐波分析能力
- 2-40次谐波合成,内置16组常用波形谐波,如三角波,方波,阶梯波等,且带有波形预览功能
- 失真率低,纯阻负载THD<0.2% @220VAC
- 具有Inrush测试模式,能够提供高达200A的真实冲击电流
- 具有待机功率测试模式,能够精确检测低至10mW的微小功率
- 同时具备LAN/GPIB/USB/RS232多种通讯端口
- 具备远端电压补偿功能
- 具备波形复制功能,可通过USB准确导入CSV文件,重现所需波形和谐波
- 自定义开、关机相位角,角度精确到1°
- 具备交流,直流两种输出模式
- 6寸LCD显示各种参数的配置/测量结果/测量条件等
- 家电类产品的开发及老化测试
- 电力电子实验室、电源行业相关的实验室及检测机构、研究所
- 各类电源(通讯电源、充电器、开关电源等)的研发、生产、测试
- 充电桩、车载充电机等产品的研发、生产和测试
PFOTEK SPA系列可编程交流电源参数说明
型号 | SPA-120 | |
输入 | ||
输入电压 | 1ϕ2W + Ground 196~254Vac | |
输入频率 | 47~63Hz | |
功率因素 | ≥0.97 | |
很大电流 | 10A | |
交流输出 | ||
输出容量(VA) | 2000VA | |
输出电压 | 0-175/0-350VAC | |
输出频率 | 15-100Hz可调(选配15-1000Hz可调) | |
很大电流(RMS) | 20A/10A | |
很大电流(PEAK) | 100A/50A | |
电源稳定率 | 0.1% | |
负载稳定率 | ≤ 0.05%(阻性负载) | |
频率稳定率 | ≤ 0.01% | |
波形失真度 | ≤ 0.2%@40-100Hz(阻性负载) | |
效率 | ≥ 85% at full load | |
反应时间 | ≤ 200µs | |
相位角 | 0~359.9° | |
谐波&间谐波仿真 | 0~2400Hz | |
谐波幅值 | 2~40次 | |
USD导入/导出谐波 | 支持 | |
直流输出 | ||
功率 | 1000W | |
输出电压 | 0-450V | |
输出电流 | 0-5A | |
量测 | ||
精准度 | 电压 | ±0.1% F.S.+0.1% |
电流 | ±0.1% F.S.+0.1% | |
频率 | ±0.15% F.S. | |
功率 | ±0.1% F.S | |
分辨率 | 电压 | 0.1V |
电流 | 0.1A | |
频率 | 0.1Hz | |
功率 | 1W | |
保护 | ||
输入过欠压保护、缺相保护、输出过流过载保护、过温保护、输出过压保护 | ||
其它 | ||
通讯接口 | RS232/LAN/USB/GPIB | |
远端补偿 | 5V | |
工作温度 | -40° - 50° C | |
存储温度 | -45° - 60° C | |
相对湿度 | 10-90%,非冷凝 | |
尺寸(W x H x D)(mm) | 482x 134 x 577 | |
重量 (Kg) | 25 |
