FLIRIRWxPC系列红外窗口检测成功避免带电作业的危险。大家都知道，为了保证电力系统安全运行，电力设备是需要定期检修的，这也是供电企业通常采用的重要措施。在不影响居民与企业用电的情况下，电力人员通常会在检修的过程中，采用“带电作业”的方式，每一次的带电作业，电力人员都面临着重重的危险，不得不说这是一项巨大的挑战。电力人员带电作业期间，使用FLIR红外窗口，能够在电力人和带电设备之间添加了一层屏障，使其免遭弧闪事故。接下来，以一个美国瓶装水公司实施FLIR大格式红外窗口安全电气检测的案例，说明FLIR红外窗口是如何做到的。

大型设备电气检测首选FLIR红外窗口

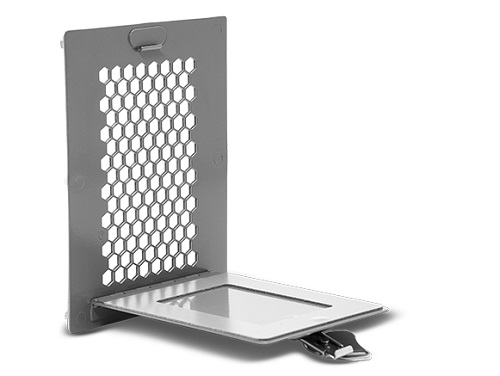

北美某瓶装水公司需要一个帮助其优化资产生命周期的解决方案。为此，该公司聘请了顾问，就加拿大安大略省工厂安装的红外窗口的位置、尺寸和类型提出建议。在初步现场调查后，顾问建议采用多种尺寸的FLIRIRWxPC系列来完成该项目。FLIRIRWxPC系列是NEMA4/IP65等级的红外窗口，非常适合室内应用，其可用尺寸有6、12和24英寸。

FLIRIRWxPC/xPS系列红外窗口采用大尺寸窗口设计，符合IP67/NEMA6标准，具有防尘/防水保护以及防腐蚀功能。它有助于您更高效地检测，让不可及的组件极易检测，并且能通过预防意外停机节约成本。长方形聚合物窗口耐冲击，提供较大的观察区，能监视通电电气设备内完全不受干扰的资产。IRWindows-xPC/xPS在恶劣环境中经久耐用且性能稳定，适用于大多数工业环境和船上应用。

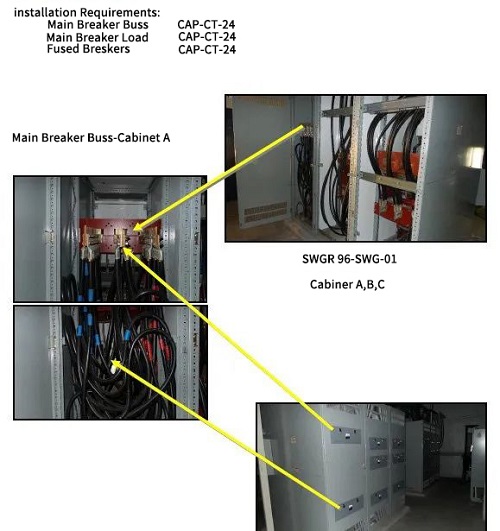

该公司制定了一项可靠的维护方案，包括3至5年的改进计划，其对整个电厂的安全非常重要。在此之前，该公司已经做了必要的研究，并决定使用透明聚合物红外窗口进行改装，这是一种更安全的符合标准的检查方法。该团队决定为主开关设备总线连接安装大尺寸红外聚合物窗口，主断路器连接和熔断器开关，通过FLIR红外窗口查找热点，帮助消除带电作业的危险。

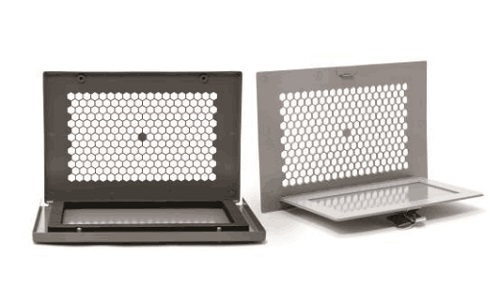

各种尺寸的红外窗口



如果需要对通电设备进行更频繁的检查，可以通过改装的FLIR红外窗口进行常规检查。安装红外窗口后，封闭面板检查不再需要NFPA70E中规定的高级别个人防护设备 (PPE)，从而减少了时间和维护成本。对于该团队来说，热成像并不是新工具，因为他们之前用传统的圆形氟化钙窗户改装了一些设备。然而，已确定具有多种大格式尺寸的透明聚合物红外窗口将提供视觉和热检查，需要安装的单元更少。基于聚合物的FLIR红外窗口不受环境和机械应力的影响，这些应力通常会影响安装在配电设备上的红外窗口。通过安装基于聚合物的窗口，该公司可以帮助确保通过红外窗口收集到的温度数据在安装的整个过程中准确可靠。

FLIR工业级红外窗口满足UL、CSA的强制性冲击和负载测试要求、IEEE和IEC。安装红外窗口后，无需拆除面板或穿戴更高级别的PPE。现在可以更频繁地对电气设备进行检查，这些电气设备以前因电弧闪光入射能量高而被视为“不可检查”！

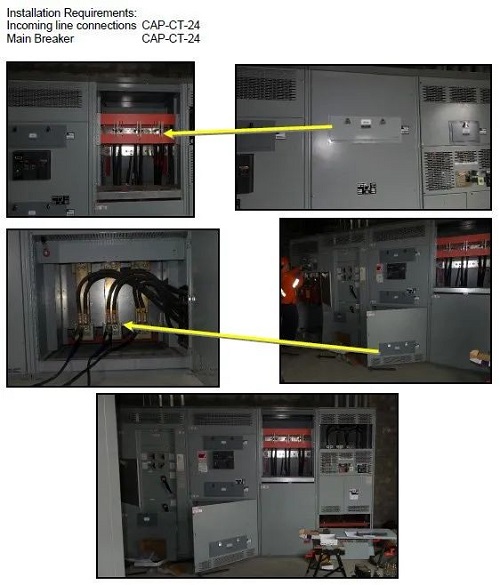

装瓶公司在主断路器总线柜中安装了24英寸大幅面红外窗口

安装过程进展顺利，包括：

★ 预先规划，以确定设备并获得关闭批准；

★ 由两名电工对设备断电，以确保设备安全隔离、锁定和标记；

★ 断电后，两名电工拆除了相关设备的所有盖子；

★ 使用提供的钻孔/切割模板在适当位置安装红外窗口，并更换盖子；

★ 电工穿戴了适当的PPE，设备已被拆除重新通电；

★ 与操作一起，电工确认设备在正常负载水平下运行，并留出足够的时间使设备达到热稳定状态；

★ 工作人员使用热成像仪对设备进行红外检查，以确保基线温度数据；

★ 工作人员通过记录发现的问题来完成检查。

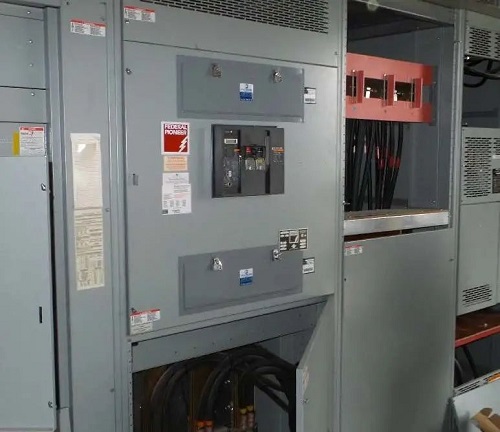

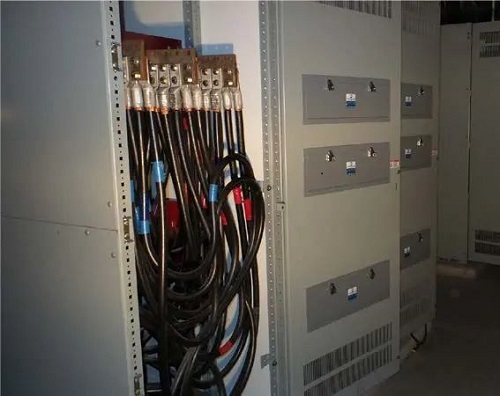

进线连接和主断路器柜也装有24英寸的红外窗口

这家瓶装水公司已经意识到，在基于状态的监控程序中实施透明聚合物红外窗口，可以节省大量时间和金钱。FLIR红外窗口的使用允许更方便、更频繁的检查，从而能够在潜在问题转变为意外停机之前发现并修复潜在问题。通过这种方式，瓶装水工厂的关键电气基础设施的平均故障间隔时间（MTBF）将增加。大多数拥有大型配电系统的大型设施发现，其保险供应商需要每年对其电气系统进行红外检查，这项要求是NFPA70B中的规定。但改装红外窗口使设施能够在更短时间内以更安全的方式执行这些检查。

根据靠前批试点现场的结果，该瓶装水公司目前已在北美地区的29个生产基地实施FLIR红外窗口解决方案。

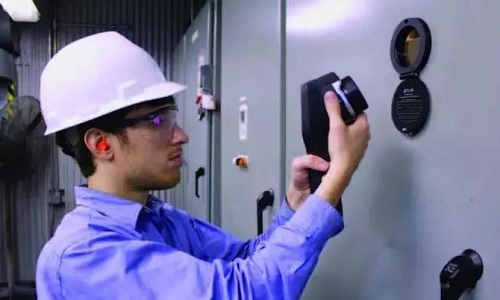

测试人员使用红外热像仪搭配红外窗口作业中

FLIR红外热像仪搭配FLIRIRW-xPS红外窗口，测试人员隔着电气柜门，就可以检测到设备的运行状态，减少了其需要穿戴的防护装备数量，为检测人员建立起了一道安全屏障。FLIRIRW-xPC/xPS配置大尺寸方形红外窗口，有助于更高效、更方便地检测不可触及的电气组件，预防设备意外停机，从而达到节约成本的目的。此外，方形聚合物红外窗口耐受冲击，并可提供更大的观察区域，完全无干扰地检测电气设备内处于通电状态的相关电气组件。IRWindows-xPC/xPS使用完全抗冲击的光学元件，设备即便处于恶劣的环境中，也保持经久耐用的特性，故在工业环境中有着广泛的适用性。组合搭配使用可谓是电气检测公司的绝佳新选择。
