泰克TBS1000C示波器+P5200A探头测试UPS电源整流电压解决方案
泰克TBS1000C示波器+P5200A探头测试设备继电器频繁跳闸解决方案。生产车间内,发现设备继电器老是跳闸,怀疑是供电端不纯净的问题,需要对供电端进行电压测试,在设备开合之间和工作中的电压情况进行观测。整个测试需要工频设备中电压的运行情况,看电网中电压是否有较大的畸变。另外在测试过程中,还会收到其他外来大型机械测试设备的干扰,这样对测试附件的抗干扰能力提出更大的挑战。若此时期望在有限的预算之内能达到测试目的,该如何解决?

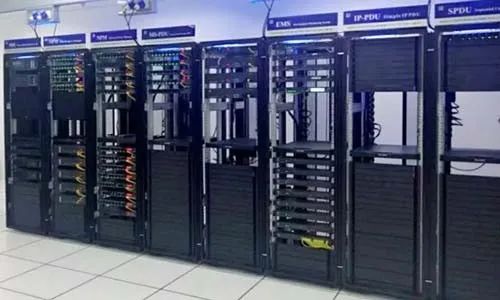

车间设备用UPS电源
UPS即不间断电源(UninterruptiblePowerSupply),是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备,提供不间断的电源。
当市电输入正常时,UPS将市电稳压后供应给负载使用,此时的UPS就是一台交流式电稳压器,同时它还向机内电池充电;当市电因事故停电而中断时,UPS立即将电池的直流电能,通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作,并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。
泰克TBS1000C示波器+P5200A探头配合UPS应对突然掉电
随着计算机应用系统对电源的要求越来越高,UPS日益受到重视,并逐渐发展成为一种具有稳压、稳频、滤波、抗电磁和射频干扰、防电压冲浪等功能的电力保护系统。尤其是在电网的线路及供电质量不太高、抗干扰的技术落后,同时计算机系统对电源的要求又比较高的情况下,UPS的作用就显得更加明显。UPS的保护作用首先表现在对市电电源进行稳压,在市电正常时,UPS电源相当于交流市电稳压器;同时市电对蓄电池进行充电,此时也相当于充电器。在市电突然掉电的情况下,UPS自动切换到蓄电池供电,使计算机维持正常工作,保护软硬件不受损害。
TBS1000C示波器+P5200A探头测试UPS供电电源的开关和光闭
针对客户实际情况给客户配置了入门级示波器TBS1102C+高压差分探头P5200A的方案。客户主要对UPS供电电源开启和关闭进行测试,特别是在关闭的时候,对电压的捕获对测试至关重要,同时测试现场的环境对探头要求有一定的抗干扰能力。因为本身电流信号频率不高,100M带宽足够,考虑到本身主机TBS1000C系列产品的接口问题,配置的P5200A探头能够直接连接使用,整个测试能够有效测试出UPS开启前后的电压变化。
通过测试发现,入门级TBS1000C系列示波器和P5200A探头也能看到比较好的效果:

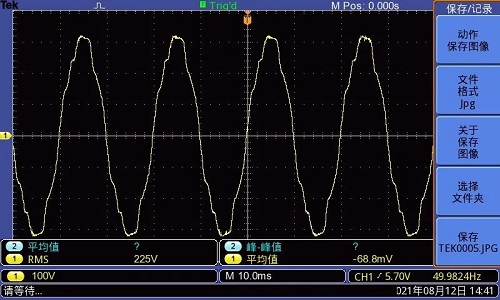

没有用UPS电源时的电压

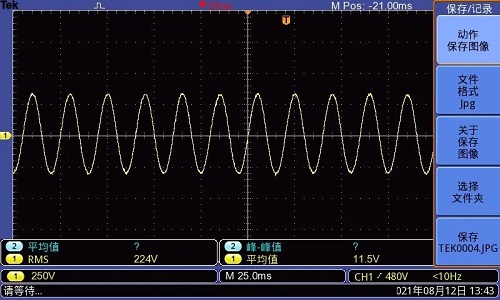

UPS电源开启后电压
测试发现,在UPS电源测试前,供网电压还是有点畸变,UPS电源开启整流后的电压还是比较理想的。

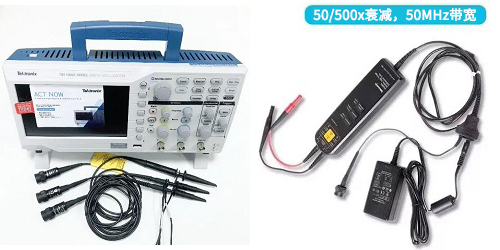

泰克示波器和探头测试UPS电源设备选型
配置要求:针对电流实际特性,信号频率不是很高,选配100M带宽足够,因为示波器的特性,高压探头选择就比较少,而且在测试环境中,选用差分探头比较理想,故选择BNC接口的P5200A。
系统配置参考:主要设备名称:示波器、电压探头;推荐型号:示波器:泰克TBS1000C;探头:P5200A探头
主要技术指标:
主要技术指标:
示波器:通道数:单通道,双通道;带宽:高达有200M
探头:BNC通用接口,带宽DC-50MHz,高达电压1300V
系统应用:
探头:BNC通用接口,带宽DC-50MHz,高达电压1300V
系统应用:
1、基础电压测试;
2、低功率器件电压测试
