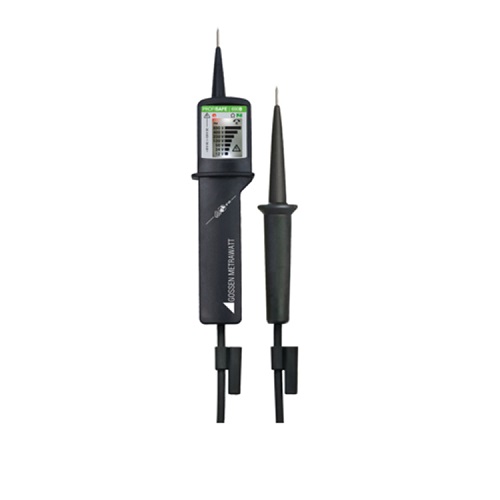

ProfiSafe690L电压测试仪
GMC-I德国进口ProfiSafe690L电压测试仪,这允许您确定在频率高达500 Hz的12 V至690 V之间交流或直流电压的存在和高度。电压试验不需要单独的能源。电压值以7步一条的方式显示在显示屏上。使用集成流量控制器,您可以额外测试高达1000 kO的电阻器。集成锂电池是过渡、旋转场和相位测试的能源,在每次电压测试时都会充电。
PROFISAFE690B目前已停产,用ProfiSafe690L替代。也可用于沉淀,因为其高保护类型(IP 65)。可参照标准EN 61243-3 (DIN VDE0682-401),具有电压,相位,通断性,极性及相序显示,电压较大到690V。德国GMC-出品的电压测试仪,简易检电、缺相判断,数字低电阻测量仪,可用于测量保护导体,等电位连接等,结构紧凑,坚固耐用,适用于恶劣条件和实验室使用。
可单独测试介电强度
电压测试
相位测试
极性测试
相序显示
通断性测试
外壳坚固,使用安全
即使在潮湿的环境下也能达到IP65防护级别
操作简单,获VDE-GS批准
690V CAT III, 600 V CAT IV
PROFISAFE690B目前已停产,用ProfiSafe690L替代。也可用于沉淀,因为其高保护类型(IP 65)。可参照标准EN 61243-3 (DIN VDE0682-401),具有电压,相位,通断性,极性及相序显示,电压较大到690V。德国GMC-出品的电压测试仪,简易检电、缺相判断,数字低电阻测量仪,可用于测量保护导体,等电位连接等,结构紧凑,坚固耐用,适用于恶劣条件和实验室使用。
德国进口GMC-IProfiSafe690B/ L电压测试仪产地在欧洲,在国外客户中拥有较高知名和认可度。产品质量好,在中国区经销和销售商银飞公司有好的技术支持和服务。
ProfiSafe690B/ L电压测试仪特点
带有可靠的双显示可单独测试介电强度
电压测试
相位测试
极性测试
相序显示
通断性测试
外壳坚固,使用安全
即使在潮湿的环境下也能达到IP65防护级别
操作简单,获VDE-GS批准
690V CAT III, 600 V CAT IV
ProfiSafe690B/ L电压测试仪规格
EN 61243-3 | PROFISAFE 690B | PROFISAFE 690L | METRAVOlT 12D + l |
额定电压 | 12 … 690 V | 12… 690 V | 24 … 1 000 VAC/ 1 500 VDC |
测量类别 | 690 V CAT III / 600 V CAT IV | 690 V CAT III / 600 V CAT IV | 1000 V CAT III / 600 V CAT IV |
保护 | IP 65 | IP 65 | IP 65 |
介电强度 | > 8 kV / 6 kV | > 8 kV / 6 kV | > 12 kV / 6 kV |
显示电平 |
12 / 24 / 50 / 120 / 230 /400 / 690 V |
– | – |
输入阻抗 |
167 kW AC/DC at 690 V 200 kW AC/DC at 50 V |
167 kW AC/DC at 690 V 200 kW AC/DC at 50 V |
Approx. 320 kW AC Approx. 710 kW DC |
通断性测试 | 0 … 1000 kW | 0 … 1000 kW | 0 … 1999 kW |
频率范围 | 0 … 500 Hz | 0 … 500 Hz | 15 … 10 kHz < 500 V |
电流 | 3.4 mA | 3.4 mA | 3.2 mA |
显示 | LCD (backlit) + LEDs | LCD (backlit) + LEDs | LCD (backlit) + LEDs |
电源 | 太阳能电池及可充电锂电池 | 太阳能电池及可充电锂电池 | 9V扁平电池 |
功能 | 电压,相位,通断性,极性测试及相序显示 |
德国GMC-I集团是专注于电测量仪器仪表研发和制造的百年企业,专注于高精度功率测量技术,给各行各业的用户提供全世界很顶尖的功率分析仪产品与技术服务。安全性方面的说明:对于电压测试仪PROFISAFE 690B,VDE测试体已被批准使用VDE GS字符。按规定使用时,既保证了操作人员的安全,又保证了ProfiSafe690L的安全。为了保持安全的播放状态并确保安全应用,在使用ProfiSafe690L之前,先看说明书,不明白询问一下中国区经销和销售商银飞电子。PROFISAFE 690B的较大允许持续时间为30秒。
只有训练合格测试人员才能对德国电压测试仪进行操作。用户应熟悉电压测量的危害、注意事项的遵守情况以及电压表的正确使用。根据DIN VDE 0105-100进行的显示和功能测试(业主)必须至少在使用前和使用后立即检查电压测试仪是否有故障。第1步-线路/功能测试:将两个测试电极放在一起。显示“O”:同时,绿色LED“O”亮起。将试验电极彼此溶解。显示屏显示闪烁的“O”。这将检查ProfiSafe690L的整体功能。需要注意的是如果两个试件固定在一起时出现蓄电池符号,则必须对蓄电池充电。即使电池空了,也只能进行电压测试(无相位和旋转磁场测试)。
文章来源于德国GMC-I集团综合电器安规测试仪操作说明
