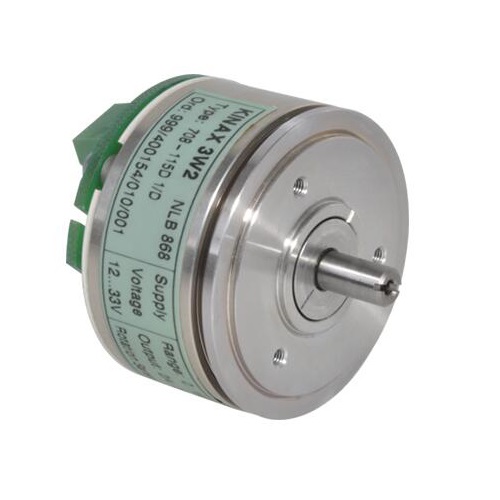

KINAX3W2角位变送器16N径向与轴向25N符合EX认证
KINAX3W2角位变送器16N径向与轴向25N符合EX认证。具有无接触电容式传感系统的测量变送器,用于获取轴的角位置。测量输出端提供范围为4到20mA的独立于负载的DC信号。是德国GMC-I出品的特用工业品备件,角位变送器KINAX 3W2较大16N径向,轴向25N,是著名的德国紧凑型解决方案中好的配置,专利非接触式电容系统/无磨损保证没有任何磨损和维护成本。KINAX 3W2角位置轴变送器可以安装。KINAX 3W2角位变送器将轴位置转换为负载无关直流信号,并与角轴位置对应成比例。
所有因轴类型不同而外观不同的变送器可直接或通过3个安装夹安装到被测项目上。不提供螺钉,因为所需长度根据安装表面的厚度而变化。安装方法和相关钻孔和开孔平面图见表。在决定变送器的安装位置(测量位置)时,应注意说明书中给出的“环境条件”。不要超过“技术数据”。根据KINAX3W2角位变送器使用说明书中给出的相应钻孔和切断图,在要安装变送器的项目上开孔和钻孔,然后安装变送器。
KINAX 3W2也广泛应用在制造型企业行业客户中,在制造型企业电气设计方面可以做制造型企业电气系统节能监控或者电能质量监控的方案。KINAX 3W2角位变送器属于便携式仪器,操作简单,测试准确。
所有因轴类型不同而外观不同的变送器可直接或通过3个安装夹安装到被测项目上。不提供螺钉,因为所需长度根据安装表面的厚度而变化。安装方法和相关钻孔和开孔平面图见表。在决定变送器的安装位置(测量位置)时,应注意说明书中给出的“环境条件”。不要超过“技术数据”。根据KINAX3W2角位变送器使用说明书中给出的相应钻孔和切断图,在要安装变送器的项目上开孔和钻孔,然后安装变送器。
KINAX 3W2也广泛应用在制造型企业行业客户中,在制造型企业电气设计方面可以做制造型企业电气系统节能监控或者电能质量监控的方案。KINAX 3W2角位变送器属于便携式仪器,操作简单,测试准确。
KINAX 3W2角位变送器特点
• 紧凑型角位置变送器可以安装到其他设备
• 电容扫描系统在激活后立即提供绝对位置
• 没有磨损,低的年度维修费用以及在任何地点可安装
• 零点和测量范围可调
• 小启动转矩<0.001Ncm
• 小轴承运行影响<0.1%
• 可用防爆保护"本质安全"Ex ia IIC T6
• 可安装于危险区域
• 适用于远洋船舶符合GL标准
KINAX 3W2角位变送器各项参数
• 测量范围:0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°, 0 … 180°,0 … 270°
• 测量输出:0 … 1mA, 0 … 5mA, 0 … 10mA, 0 … 20mA,4 … 20mA,每个带有3或4线连接,4...20mA带2线连接
• 供电电源:12...33V DC(/非本质安全版本),12...30V DC(/本质安全版本)
• 输出电流剩余纹波:< 0.3% p.p.
• 剩余纹波较大:10%p.p.(必须低于12V)
• 精度:误差极限≤0.5%用于范围0...≤150°到0...270°,误差极限≤1.5%用于范围0...>150°
• 再重复性:< 0.2%
• 电连接:焊片(保护等级IP00符合EN60529),带螺旋终端连接打印,带有AMP连接打印,带衬垫连接打印.带反式悠波二极管连接打印
KINAX 3W2角位变送器测试范围
• 启动转矩:<0.001Ncm带2mm轴,<0.03Ncm带6mm轴分别1/4"
• 间隙影响:±0.1%
• 驱动轴直径:2mm,6mm或1/4"
• 允许轴静态负荷
KINAX 3W2角位变送器其他说明
安装位置在安装在任意位置,材料材质是铬铝,轴是防锈硬化钢,重量约100g,约3.9kg(带附加齿轮)
The KINAX 3W2 is a precision instrument. It is used to determine angular positions, processing and providing measured values of electrical output signals for the downstream device. Encoders use for this purpose only.
Kinax3W2是一种精密仪器。用于确定角位置,处理和提供电输出信号的测量值,对于下游设备。编码器仅用于此目的。
The angular position transmitter is not intended to measure rotation speed.角度位置变送器不用于测量转速。
The device is intended for installation in industrial plants and meets the requirements of EN 61010-1.该装置用于工业装置中安装,并符合EN 61010-1的要求。
Device versions with explosion protection may only be used in the planned只有在计划中使用具有防爆功能的设备版本
purposes and have to be installed in a housing with an ingress protection of at least IP20 according to EN 60529. The operation in other explosive atmospheres is not permissible.
目的和必须安装在具有入口保护的外壳中,根据EN 60529,至少IP20。在其他爆炸性环境中的操作不允许。
Manufacturer is not liable for any damage caused by inappropriate handling,•制造商不负责因不当处理而造成的任何损坏,修改或任何不符合预期目的的应用。
