Keithley数据采集和记录万用表DAQ6510

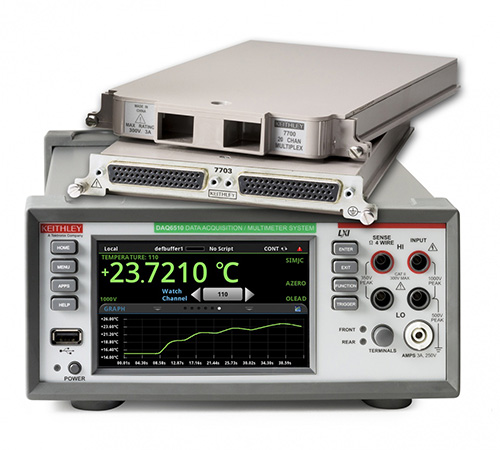

6½位数据采集/万用表系统,配有7700 20型通道差分复用器模块,热电偶测量用自动冷参考结补偿。DAQ6510触摸屏提供简单的配置,并提供直观直观的测试设置,以减少设置和测试时间。

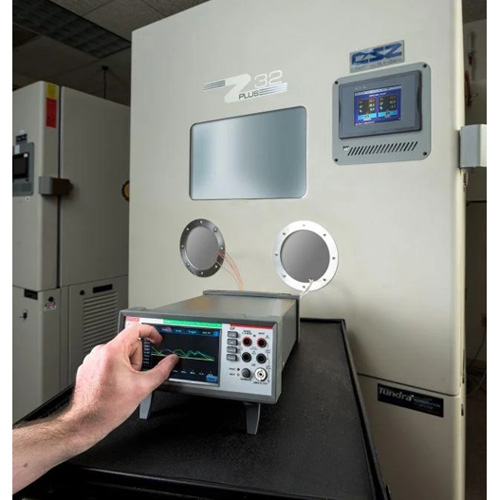

Keithley数据采集和记录万用表DAQ6510应用
5“(12.7cm)带图形显示的多触电容式触摸屏
DAQ6510热电偶连接方法

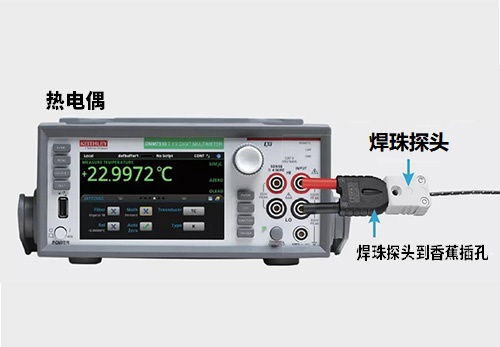

热电偶由两根不同的金属线焊在一起变成一根线,,信号线的另一端为输入仪器的一部分,是另一个称为参考结的结点,其对环境温度进行电子补偿。热电偶简单、有很高的温度能力,但是由于需要特殊的延长线和参考结补偿,将它们设计到系统中变得复杂。
01.2线制RTD只能用在精度要求不高的地方,是因为会带进引线电阻,误差比较大。
02.3线制RTD连接方法,在二线制的基础上,从电阻的另一端引出第三根引线,在很大程度上影响了引线的电阻,三线制电阻测温仪的测量精度高于二线制。

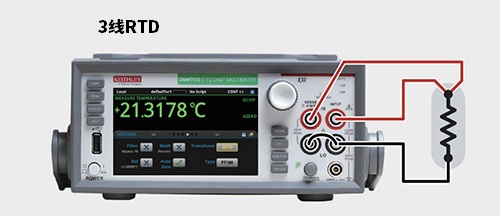

03.4线制RTD连接方法,四线制RTD不仅可以减小对引线电阻的影响,而且可以在相同连接线电阻的情况下消除电阻的影响。一般用于实验室或精度要求高的场合。
KeithleyDAQ6510数据采集和记录万用表可以测量8种热电偶类型的信号,支持测温范围广:-200-1820℃。配置插入开关模块,通过冷端补偿CJC电路,可确保为测量热电偶的所有通道提供较大的准确度。配有简易操作的触摸屏界面,方便操作者在触摸屏上进行快捷的进行操作、测试设置,可直接在屏幕上通过表格和图形的格式查看实时的测试状态及详细的数据分析,不需要编写测试程序,减少了测试设置、执行及分析的时间,操作简单速度,从而也提供了工作效率。
DAQ6510数据采集和记录万用表的特点
运行和监视:在测试过程中通过屏幕可以直接看到扫描的进度、超出检测的范围的测量的结果和超出的数值;
分析:触摸屏幕可以用手指缩放来查看统计和分析的结果。
KeithleyDAQ6510数据采集和记录万用表数据采集和记录万用表可以对电流、电阻、电压和电容进行温度测量,采用 6½ 位分辨率和 15 个内置的测量功能进行测量。
电压:100 nV 至 1000 V,基本 DCV 精度为 0.0025%
电流:10 pA 至 3A
电阻:1μΩ 至 120MΩ
电容:0.1 pF 至 100 μF
DAQ6510标准配置:数据采集/万用表系统,一对通用测试引线组(1000V II类)、USB电缆(A型至B型、1m(3.3ft)、可追溯校准证书、三年保修。
KeithleyDAQ6510数据采集和记录万用表利用不同的电阻和电偶温度测试仪器进行温度的测量(温度范围为 -200°C 至 1820°C),可以储存700万个的读数,有16位的数字化器,1M采样/秒;可通过选配12个不同的开关模块和高达80个通道,来为测试系统配备不同的规格。不用连接PC就可以通过云传输,直接监控和记录来自任何一台设备的数据;可以在很短的时间内进行快速的测量、切换通道、扫描;开关模块每秒可以扫描800个通道,对60HZ(50HZ)的电源线可对0.0005个电源线测试一8.3μs(10 µs)的测试值;可以把LAN/LXI/USB接口集成到测试系统中,不管用哪个接口都可以轻松地与PC连接。您可以在开始测量时,就把开关模块和接线头D-SUD连接,这样做就减少了在测试过程中去更换模块,您的工作效率也会得到很大的的提升。
