致新ZX8518LCR数字电桥

简要说明: ZX85系列高频LCR数字电桥 :其高精度、宽频率范围能满足元件与材料绝大部分低压参数的测量要求,可广泛应用于诸如 谐振器 、 传声器、 电感器 、陶瓷电容器、液晶显示器、 变压器 、 变容二极管 等进行诸多电气性能的分析及低ESR电容器和高Q电感器的测量。 订购信息: ● ZX8526 :20Hz-5MHz高频电桥 ●ZX8526-HM:20Hz-5MHz带移位和电磁铁驱动的高频电桥 ●ZX8526A:20Hz-2MHz高频电桥 ● ZX8528 :20Hz-1MHz高频电桥 ●ZX8528-MP:20Hz-1MHz铁氧体磁芯材料多参......

产品描述

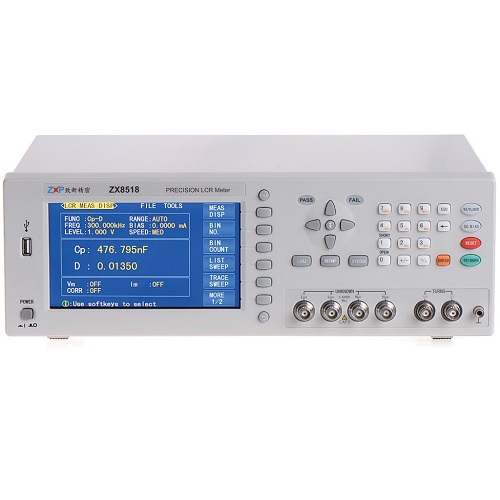

致新ZX8518精密LCR数字电桥

简要说明:

ZX85系列高频LCR数字电桥:其高精度、宽频率范围能满足元件与材料绝大部分低压参数的测量要求,可广泛应用于诸如谐振器传声器、电感器、陶瓷电容器、液晶显示器、变压器变容二极管等进行诸多电气性能的分析及低ESR电容器和高Q电感器的测量。



订购信息:

ZX8526:20Hz-5MHz高频电桥

●ZX8526-HM:20Hz-5MHz带移位和电磁铁驱动的高频电桥

●ZX8526A:20Hz-2MHz高频电桥

ZX8528:20Hz-1MHz高频电桥

●ZX8528-MP:20Hz-1MHz铁氧体磁芯材料多参数测试仪

●ZX8528S:20Hz-1MHz连续频率高频电桥

●ZX8528A:20Hz-1MHz经济型高频电桥

●ZX8518A:20Hz-500kHz高频电桥,带圈比测试功能

ZX8518:20Hz-300kHz带圈比测试功能

●ZX8518A-JX:20Hz-500kHz带电感极性测试功能,应用于电感自动化测试

●ZX8519A:20Hz-300kHz经济型LCR电桥

ZX8519:20Hz-200kHz经济型LCR电桥



性能特点:

●与国际品牌厂家电桥测试数据的可比性高(Keysight、WK)

●键盘锁定功能,掉电数据保护功能

●图形扫描功能,列表扫描功能、开路、短路、负载校正功能

●简体中文、英文操作语言

●进行测试数据、测试条件保存(U盘或内部)

●提供内部直流偏压-5V~+5V

测试电流、电压自动平衡调整功能(ALC)

●仪器内部50组,U盘500组测试文件,可随时调用

●U盘可支持格式FAT16、FAT32文件系统

规格参数:

型号

ZX8526

ZX8526A

ZX8528

ZX8528A

ZX8528S

ZX8518

ZX8518A

ZX8519

ZX8519A

测试频率

20Hz-5MHz,

分辨率1mHz

20Hz-2MHz,

分辨率1mHz

20Hz-1MHz

4800点

50Hz-1MHz

36点

20Hz-1MHz

分辨率1mHz

20Hz-300kHz

分辨率1mHz

20Hz-500kHz

分辨率1mHz

20Hz-200kHz

分辨率1mHz

20Hz-300kHz

分辨率1mHz

测试参数

C、L、X、B、R、G、D、Q、ESR、DCR、Rp、θ、|Z|、|Y|、P

圈比功能

----

----

----

----

测试电平

0.005-5Vrms(<=1MHz)



0.005-1Vrms(>1MHz)



0.005-2Vrms

0.005-2Vrms(可定制到5Vrms)

基本准确度

0.1%

精度表为准

0.05%

精度表为准

0.1%,

精度表为准

0.05%

精度表为准

测试速度

快速:100次/秒、中速20次/ 秒、慢速6次/秒

快速:50次/秒、中速20次/秒、慢速6次/秒

(1kHz以上频率)













显示范围

|Z|,R,X

0.01 mΩ~99.9999MΩ

|Y|,G, B

0.00001μS~99.9999S

C

0.00001pF~9.99999F

D

0.00001~9.99999

DCR

0.01mΩ~99.9999MΩ

L

0.00001μH~99999.9H

Q

0.01~99999.9

θ(RAD)

-3.14159~3.14159

θ(DEG)

-179.999 °~179.999°

Δ%

-999.999%~999.999%

Turns- Ratio

----

----

----

----

----

1:0.01-100:1

----

----

信号源输出 阻抗

10ΩCC、25Ω、50Ω、100Ω、10/100Ω

内部直流

偏置电压

-5V~+5V

0V、1.5V、2V

内部偏置选件

可选配±100mA、±10V偏置电压源、0~1A恒流源

量程方式

自动、保持

触发方式

内部、手动、自动、外部、总线

校准功能

开路/短路,全频清零、点频清零

等效电路

串联、并联

比较器

十档分选,BIN0~BIN9、NG、AUX

PASS、HI、LOW(PASS/FAILLED显示)

接口

RS232C、UsbHost、USB Device、Handler、GPIB(选件)

温度湿度

0℃~40℃,相对湿度≤75%

电源要求

100~120 Vac或198~242 Vac

46~64 Hz,功率大于50 VA

体积(WxHxD)

400mmx132mmx300mm

重量(净重)

8.5Kg
