ZX6515E-3122 ZX6515EN-3122 大电容测量仪 高速电解电容编带机电容器测试仪
产品描述

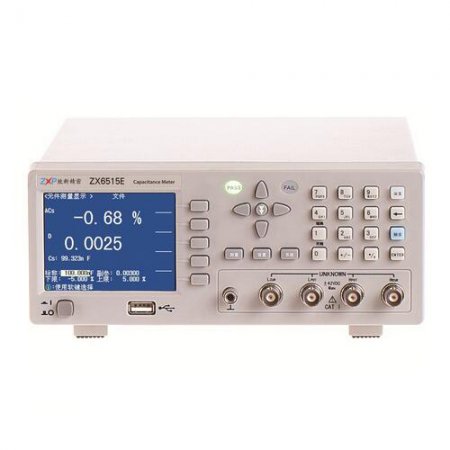

ZX6515E-3122 ZX6515EN-3122型电容测量仪是一种专门针对高速电解电容编带机电容器测试的高精度仪器。
ZX6515E-3122 ZX6515EN-3122性能特点 / PERFORMANCE
●超大的电容量测试范围(ZX6515F/ZX6515FN)
●120Hz超高测试速度(ZX6515E/ZX6515EN)
●读数稳定性好
●超强的输入端抗冲击保护，更有加强保护板可选
ZX6515E-3122 ZX6515EN-3122技术参数 / PARAMETER
|
型号 |
||||
|
测试频率 |
100、120（Hz） |
|||
|
测试参数 |
C、R、|Z|、D |
|||
|
测试电平 |
1Vrms |
|||
|
基本准确度 |
0.25%，精度表为准 |
|||
|
测试速度 |
快速:10次/秒、中:5次/秒、慢:1.5次/秒 |
快速:40次/秒(100Hz/120Hz) |
||
|
显 示 范 围 |
R |
0.01 mΩ～10kΩ |
0.1 mΩ～99.999MΩ |
|
|
C |
0.01μF～16F |
0.01pF～9.9999F |
||
|
D |
0.0001～9.999 |
|||
|
信号源输出阻抗 |
3Ω |
30Ω、100Ω |
30Ω |
|
|
比较器 |
BIN0～BIN3、NG、Pass、Fail |
DGO、DNG、C/DNG、C-NG、CGO、C+NG |
||
|
PASS、HI、LOW(PASS/FAILLED显示)、蜂鸣器提示 |
||||
|
量程方式 |
自动、保持 |
|||
|
触发方式 |
内部、手动、外部 |
|||
|
校准功能 |
开路/短路、全频清零、点频清零 |
|||
|
等效电路 |
串联、并联 |
|||
|

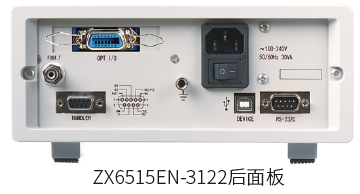

接口 |
RS232C、UsbHost、USB Device |
|||
|
HANDLER |
DB9孔座 |
兼容*3122/*369B，57CN14插座 |
||
|
温度湿度 |
0℃～40℃，相对湿度≤75% |
|||
|
电源要求 |
100～120 Vac或198～242 Vac |
|||
|
46～64 Hz，功率大于50 VA |
||||
|
体积(WxHxD) |
216mmx87mmx300mm / 216mmx87mmx275mm(N型) |
|||
|
重量（净重） |
3.2Kg/2.5Kg(N型)
|
|||
