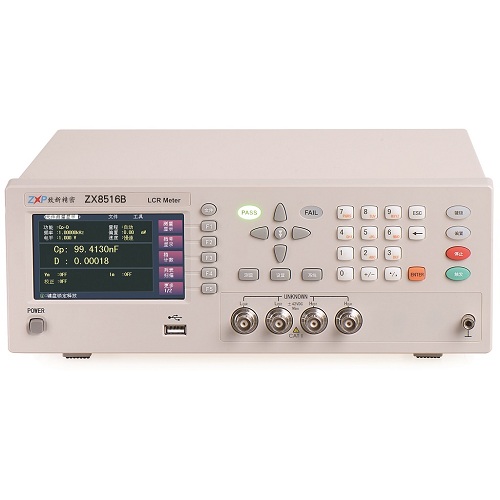

致新ZX8516B数字电桥
产品描述
简要说明：
ZX8516B数字LCR电桥是采用彩色TFT显示屏幕的新一代阻抗测试仪器，其0.05%的基本精度，50Hz～200kHz的频率范围能满足来料检验、出货检验，为贵公司的产品质量提供有力保证。
订购信息：
● ZX8516B：50Hz-200KHz LCR数字电桥
● ZX8516A：50Hz-200KHz 1.2万多个频率点
性能特点：
● 与国际品牌厂家电桥测试数据的可比性高
● 键盘锁定功能，掉电数据保护功能
● 列表扫描功能、开路、短路、负载校正功能
● 简体中文、英文操作语言
● 进行测试数据、测试条件保存（U盘或内部）
● 测试电流、电压自动平衡调整功能（ALC）
● 仪器内部能存储50组，U盘能存储500组测试文件，可随时调用
● U盘可支持格式FAT16、FAT32文件系统
规格参数：
|
型号 |
ZX8516A |
ZX8517A |
ZX8517C |
|||
|
测试频率 |
50Hz～200kHz， 1.2万多个频率点 |
50Hz～200kHz， 37个频率点 |
50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz, 2kHz,4kHz,5kHz,10kHz,20kHz,40kHz,50kHz,100kHz，共16个频率点 |
50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz,50kHz,100kHz,共10点 |
||
|
测试参数 |
C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P |
C、L、X、B、R、G、D、Q、ESR、DCR、TURN、Rp、θ、 |Z|、|Y|、P |
||||
|
测试电平 |
10mV-2Vrms |
|||||
|
基本准确度 |
0.05% 精度表为准 |
|||||
|
测试速度 |
快速:50次/秒、中速20次/秒、慢速6次/秒(1kHz以上频率) |
|||||
|
显 示 范 围 |
|Z|, R, X |
0.01 mΩ～99.9999MΩ |
||||
|
|Y|，G，B |
0.00001μS～99.9999S |
|||||
|
C |
0.00001pF～9.99999F |
|||||
|
D |
0.00001～9.99999 |
|||||
|
DCR |
0.01mΩ～99.9999MΩ |
|||||
|
L |
0.00001μH～99999.9H |
|||||
|
Q |
0.01～99999.9 |
|||||
|
θ(RAD) |
-3.14159～3.14159 |
|||||
|
θ(DEG) |
-179.999 °～179.999° |
|||||
|
Δ% |
-99.999%～99.999% |
|||||
|
Turns-Ratio |
---- |
1:0.01-100:1 |
||||
|
信号源输出阻抗 |
30Ω、100Ω |
|||||
|
内部直流偏置电压 |
0V、2V |
0V、1.5V、2V |
||||
|
量程方式 |
自动、保持 |
|||||
|
触发方式 |
内部、手动、自动、外部、总线 |
|||||
|
校准功能 |
开路/短路,全频清零、点频清零 |
|||||
|
等效电路 |
串联、并联 |
|||||
|
比较器 |
十档分选，BIN0～BIN9、NG、AUX |
|||||
|
PASS、HI、LOW(PASS/FAILLED显示) |
||||||
|
接口 |
RS232C、UsbHost、USB Device、Handler、GPIB（选件） |
|||||
|
温度湿度 |
0℃～40℃，相对湿度≤75% |
|||||
|
电源要求 |
100～120 Vac或198～242 Vac |
|||||
|
46～64 Hz，功率大于50 VA |
||||||
|
体积(WxHxD) |
310mmx115mmx315mm |
|||||
|
重量（净重） |
4.5Kg |
|||||
