致新ZX2817数字电桥工作原理揭秘
致新ZX2817数字电桥使用数字技术 测量阻抗参数 电桥。数字技术即是把模拟量转换为数字量,再进行数字运算、传递和处理等。
1972年,国际上靠前次出现含有微处理器的数字式电容电桥,它将模拟电路、数字电路和计算机科学技术融合在一起,为阻抗测量类仪器打开了一条新路子。 数字电桥的测试对象是阻抗元器件的参数,包括交流电阻R、电感L和其品质因数 Q,电容C和其损耗因数 D。因此,又通常把数字电桥叫作数字式LCR测量仪。其测量所使用的频率自工频到约100千赫。基本测量误差为0.02%,一般均在0.1%左右。

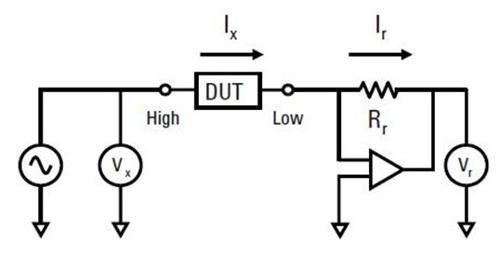

数字电桥原理 如图 所示。图中DUT为被测件,其阻抗用Zx表示,Rr为标准电阻器。切换开关可分别测出两者的电压Ux与Ur,于是有下式:
Zx = Ux/Ix = Rr * Ux/Ur
此式为一相量关系式。如使用 相敏检波器 (PSD) 分别测出Ux和Ur 对应于 某一参考相量的同相量分量 和 正交分量,然后由 模数转换(A/D)器 将其转化为 数字量,再由计算机进行 复数运算,即可得到 组成 被测阻抗Zx的电阻值 与 电抗值。
从图中的线路 及 工作原理 可见,数字电桥只是继承了电桥传统的称呼。实际上它已失去传统经典交流电桥的组成形式,而是在更高的水平上回到以欧姆定律为基础的测量阻抗的电流表、电压表的线路和原理中。
数字电桥可用于计量测试部门对阻抗量具的检定与传递,以及在一般部门中对阻抗元件的常规测量。很多数字电桥带有标准接口,可根据被测值的准确度对被测元件进行自动分档;也可直接连接到自动测试系统,用于元件生产线上对产品自动检验,以实现生产过程的质量控制。80年代中期,通用的误差低于0.1%的数字电桥有几十种。数字电桥正向着更高准确度、更多功能、高速、集成化以及智能化程度方面发展。
以上产品由银飞提供。
