DSX2-5000 CH/DSX2-8000 CH PoE供电线缆检查

应用案例 | DSX2-5000 CH/DSX2-8000 CH PoE供电线缆检查。在PoE系统无法正常工作时,《PoE白皮书》提供了全面的自查流程。首先从PoE线缆、电源设备(PSE)和受电设备(PD)三大组件入手。针对线缆检查,确保使用低电阻、良好散热性能和足够损耗余量的6A类及以上双绞线,并按ISO/TIA标准全面测试通信性能和电阻指标。其次,PSE和PD设备需互相协商供电功率,若两者等级不匹配(如PSE虽标称30W但实际仅提供13W),则会导致供电不足。因此,系统性地排查问题根源并采取针对性解决措施至关重要,参照《PoE技术白皮书》能帮助理解和解决各类热点问题及应用标准,确保PoE系统稳定运行。
客户:
Hi福专家,为什么我的PoE设备无法正常工作?

别着急,一看就知道你肯定还没有拿到PoE系统自查指南,你先拿着备用,我慢慢解释给你听。
福专家

PoE系统自查指南《PoE白皮书》

基本的PoE供电系统主要由电源设备(PSE)、受电设备(PD)和PoE线缆三部分组成。虽然表面是PoE受电设备停止工作,但问题根本可能源自于系统的不同部分。我们得进行一个全面“体检”才行。

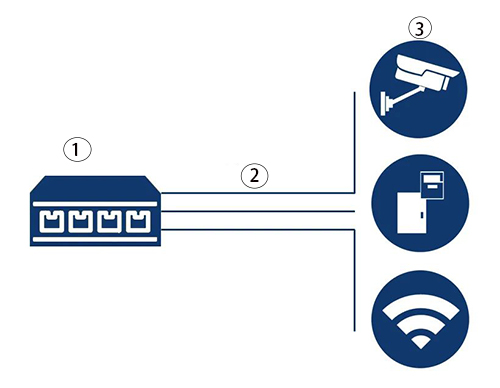

基本的PoE供电系统
1电源设备(PSE)2 PoE线缆  3受电设备(PD)

检测项目一:PoE供电线缆检查

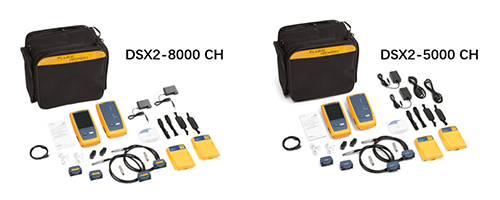

DSX2-5000 CH
“由电力传输的物理特性可知,PoE系统的正常运转离不开符合标准的双绞线缆。”
福专家
客户:
“对于PoE应用的线缆,我们应该关注哪些物理特性呢?”

PoE应用线缆需要在以下三方面具备优良特性:

  • 低电阻-功率传输的关键
  • 出色的散热能力-温度越高电缆消耗电能越多
  • 足够的插入损耗余量-保障满足温度、距离要求下的通信性能
福禄克建议在PoE应用场景下使用6A类或更高性能的4对平衡双绞线布线,对此类布线性能测试,您只需在选择测试标准的时候选择极限值(+PoE)的即可 :
除了按照ISO或者TIA标准对布线系统的通信性能参数(IL,RL,NEXT,ACR-F等)进行测试外,还需要对通道的电阻(包括环路电路,线对内线对内电阻不平衡和线对间电阻不平衡)进行测试。
如果检查通过,就说明线缆部分没问题啦!


检测项目二:PSE PD设备检查

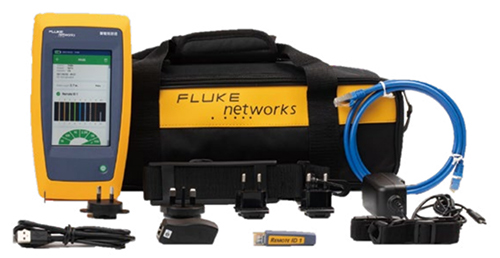

智能链路通LIQ-100CH

我们再来看看PSE和PD设备,在PSE给PD供电之前,PSE和PD之间要先协商供电功率,PSE必须知道PD需要消耗多大的功率,PD也需要知道PSE的供电能力。
福专家
客户:
原来光参考设备的宣传参数是远远不够的啊

请看下列实例

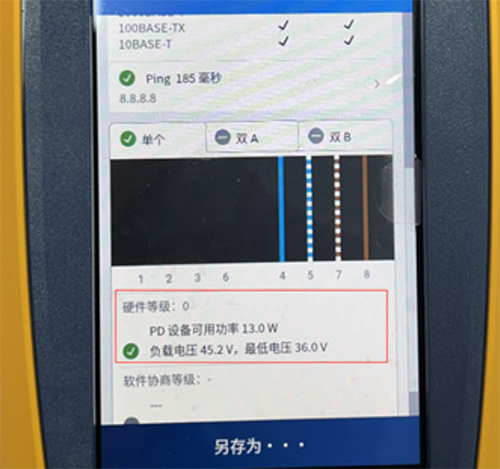

在这个PoE系统中,虽然PSE宣称能够提供30W供电功率,表面上可满足PD受电设备的需求。但经检测,协商后获得功率仅为13W,供电设备和受电设备等级不匹配、供电不符合要求,即使替换再多的同类PD设备也无法使链路正常运行。
供电设备和受电设备等级不匹配
客户:
原来问题出在这儿,系统性“体检“和对症”下药“真是太重要了!
还是得让专业的人来做专业的事。除了上面的问题之外,我们的《PoE技术白皮书》里还能找到关于PoE应用的热点问题解答以及应用标准解读,赶紧保存好,以后如果再有问题记得对照检查,对症下药哦。
福专家
文章来源福禄克,深圳银飞公司有售智能链路通LIQ-100CH
