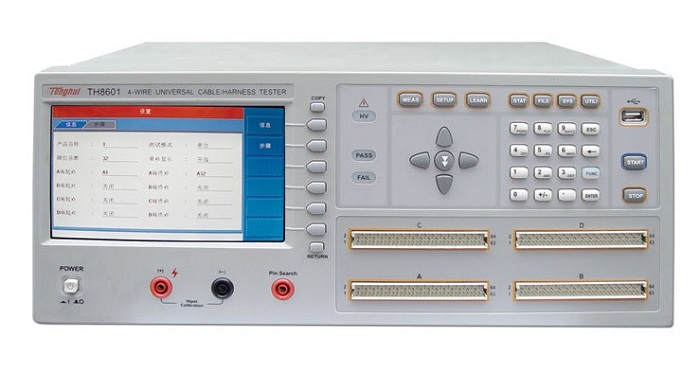

同惠TH8601线材测试仪
性能特点: ■ 7寸TFT LCD真彩显示屏幕，800X480分辨率，16位色 ■ Cotex_M3处理器核心 ■ 配有中英文可选操作界面 ■ 交流50Hz-300kHz 测试频率，0.1%精确度 ■ 直流0V-5V 测试幅度，10%精确度 ■ 很多128脚位进行扫描和测试 ■ 拥有大于10G的自身绝缘阻抗 ■ RS232,RS485,GPIB,USB,LAN,Handler等诸多接口可供选择 ■ USB接口可用于存储设置文件，存储测试数据，程序升级 简要介绍 : TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，......
产品描述
性能特点:
■ 7寸TFT LCD真彩显示屏幕，800X480分辨率，16位色
■ Cotex_M3处理器核心
■ 配有中英文可选操作界面
■ 交流50Hz-300kHz 测试频率，0.1%精确度
■ 直流0V-5V 测试幅度，10%精确度
■ 很多128脚位进行扫描和测试
■ 拥有大于10G的自身绝缘阻抗
■ RS232,RS485,GPIB,USB,LAN,Handler等诸多接口可供选择
■ USB接口可用于存储设置文件，存储测试数据，程序升级
简要介绍 :
TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试 系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。本系统采用先进的LCR数字采样及高速长寿命通道切换技术，大大提高了测试精度，速度以及使用寿命。采用高低压分离技术，大大的提高绝缘电阻的测试性能。丰富的接口设计，本仪器还提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用户运用于自动化检测和自动化产线。
技术参数：
| 参数 | 范围 | 详细指标 | |
| 测试脚位 | TH8601 | 128Pin 测试脚位 | |
| TH8601A | 64Pin 测试脚位 | ||
| 测试信号源 | 正弦信号源：50Hz-300kHz,幅度、频率可编程电容元件测试1Vrms | 频率：0.02% 1Vrms 电压10% | |
| 可编程直流信号源：5Vdc MAX | 10% | ||
| 可编程直流电流源：1-20mA | 10% | ||
|
可编程直流 高压源： 1mA Max |
5V-100V | 10%±1个字 | |
| 100Vdc-1500Vdc | 5%±1个字 | ||
|
可编程交流 高压源： 10mA Max |
50V-100Vac | 10%±1个字 | |
| 100Vac-1000Vac | 5%±1个字 | ||
| 通道板通断扫描信号源：5Vdc | |||
| 测试速度 |
瞬间断短路（128点）：10ms (样机标准) |
指一次全部扫 描64NET O/S 的时间 | |
| 测试速度基本值：100ms | 可能指单个被 动元件的测量时间，或者一条电缆的总测量时间 | ||
| 电容测量 | 范围：0.1pF-300pF (样机10pFmin) | 10%±3个字 | |
| 范围：300pF-1000μF | 5%±3个字 | ||
| 电阻测试 | 10mohm-1Mohm | 5%±1个字 | |
| 导通/瞬通 | 10mohm-50ohm | 5%±1个字 | |
| 断短路 | 1kohm-50kohm | 10%±1个字 | |
| 二极管测试 | 0-10V | 10%±1个字 | |
|
绝缘电阻 |
1Mohm-100Mohm | 5%±5个字 | |
| 100Mohm-1000Mohm | 10%±5个字 | ||
| 直流漏电流 | 1μA-1000μA | 5%±2个字 | |
| 交流漏电流 | 0.01mA-5mA | 10%±5个字 | |
