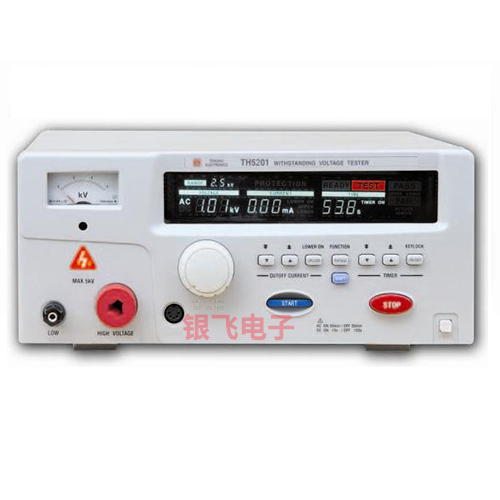

同惠TH5201交直流耐压测试仪
性能特点 ■ TH5201 交流/直流耐电压测试仪 ■ 配有高亮度真空荧光屏VFD显示, 醒目, 美观 ■ 0-5kV交流/直流电压输出测试交流电流100 mA, 直流电流10mA ■ 测量保护接地端开路检测功能 ■ 模拟、数字电压指示 ■ 上、下极限窗口比较，PASS/FAIL判别输出 ■ 单一高压输出端，交流/直流切换无需更换输出端 ■ 定时测试功能, 过零启动和过零切断 ■ 四种特殊测试模式选择, 增加测试的安全性 ■ 直流自动放电功能 ■ 优质的噪声抑制电路, 提高操作的可靠性 ■ RE......
产品描述
性能特点
■ TH5201 交流/直流耐电压测试仪
■ 配有高亮度真空荧光屏VFD显示, 醒目, 美观
■ 0-5kV交流/直流电压输出测试交流电流100 mA, 直流电流10mA
■ 测量保护接地端开路检测功能
■ 模拟、数字电压指示
■ 上、下极限窗口比较，PASS/FAIL判别输出
■ 单一高压输出端，交流/直流切换无需更换输出端
■ 定时测试功能, 过零启动和过零切断
■ 四种特殊测试模式选择, 增加测试的安全性
■ 直流自动放电功能
■ 优质的噪声抑制电路, 提高操作的可靠性
■ REMOTE、信号输入/输出接口、RS-232C, 方便用户的测试操 作,增加测试的安全性
■ 测试条件保存
简要介绍
■TH5201/A型耐电压测试仪、TH5201B型交流耐电压/绝缘电阻 测试仪是本公司很新推出的安规测试系列产品。用于对电子设备 和电子元件进行安全评估。 TH5201B型交流耐电压绝缘电阻测试仪具有单一测试、自动测试 模式，可以由耐电压测试自动转入绝缘电阻测试,或者由绝缘电阻 转入耐电压测试,提高了测试的快捷性和安全性。 仪器高压输出端有电压存在时，高压指示灯就会显示，以警告 可能的电击危险，提高了仪器的安全性。双表头指示电压，可以 让你更快速地把握电压趋势, 并方便准确地读出数据。 本仪器提供REMOTE口，信号输入/输出口,利用它们可以远程控 制仪器，这增加了仪器操作的安全性。另外，标配的RS-232C接 口使它与计算机的通讯，提供了便利的条件。
技术参数
| 型 号 | TH5201 | ||
| 耐压测试 | |||
| 输出电压 | AC | 电压范围 | 0-2.5kV / 0-5kV （数字显示±5%.，模拟表头±5% F.S..） |
| 较大输出功率 | 500VA | ||
| 电压失真度 | ≤5％ | ||
| 电压波形 | 电源电压波形 | ||
| HV ON/OFF | 零启动开关控制 | ||
| DC | 电压范围 | 0-2.5kV / 0-5kV (数字表头 5% 模拟表头 5% F.S..) | |
| 较大输出功率 | 50VA | ||
| 纹波系数 | ≤5％ | ||
| 电流测试范围 | AC | 0 - 100mA | |
| DC | 0 - 10mA | ||
| 电流准确度 | 上限切断电流的±5% | ||
| 一般参数 | |||
| 测试时间设置范围 | 定时器ON：0.5s-999s，很小分辨率0.1s | ||
| 测试时间精度 | ±20ms | ||
| 参数保存 | 设定参数自动保存（需至少经过一次测量），下次开机自动恢复 | ||
| 接口 | |||
| REMOTE控制(前面板) | START、STOP、START-ENABLE、HV ON指示 | ||
| 信号输入/输出接口 | 状态输出：PASS、U-FAIL、L-FAIL、PROTECTION、READY、TEST、HV-ON控制： START、STOP、ENABLE、INTERLOCK特殊测试模式设定：双倍效果、通过保持、瞬间测试、不通过保持 | ||
| 通讯接口 | RS232C | ||
