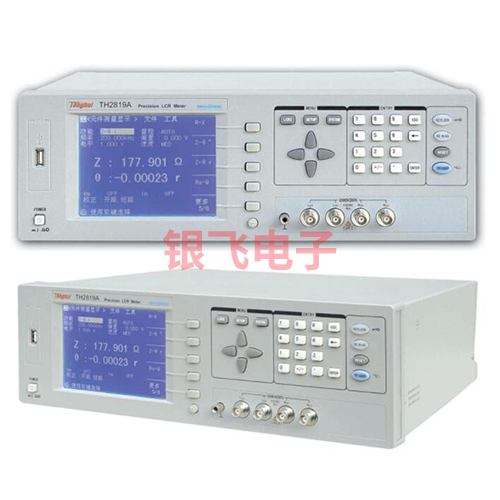

同惠TH2819A LCR数字电桥
性能特点 ■ 320240点阵大型图形LCD显示 ■ 拥有中英文可选操作界面 ■ 30 , 100 拥有这两种可选信号源输出阻抗 ■ 开路，短路，负载校正功能 ■ 拥有10点列表扫描测试功能 ■ 内建比较器，配备10档分选及计数功能 ■ 具有测试电平监视功能 ■ 拥有电压或电流的自动电平调整功能，净重：9.3kg ■ 20组内部仪器设定可供储存及读取 ■ RS232C，HANDLER,GPIB接口 ■ 提供0 V、1.5 V、2 V内部直流偏压 ■ TH1773/TH1775 偏流源控制能力 ■ 可选10 V(100 mA) ■ TH2819A可选高速1......
产品描述
性能特点
■ 320×240点阵大型图形LCD显示
■ 拥有中英文可选操作界面
■ 30 Ω, 100 Ω 拥有这两种可选信号源输出阻抗
■ 开路，短路，负载校正功能
■ 拥有10点列表扫描测试功能
■ 内建比较器，配备10档分选及计数功能
■ 具有测试电平监视功能
■ 拥有电压或电流的自动电平调整功能，净重：9.3kg
■ 20组内部仪器设定可供储存及读取
■ RS232C，HANDLER,GPIB接口
■ 提供0 V、1.5 V、2 V内部直流偏压
■ TH1773/TH1775 偏流源控制能力
■ 可选±10 V(±100 mA)
■ TH2819A可选高速1A内部直流偏流源
简要介绍
■ TH2819A型自动元件分析仪是一种精度高、测试范围宽、6位测试分辨率的阻抗测量仪器，高达300kHz的测试频率,以0.01Hz步进任意编程、5mV～2V信号电平及直流内偏置电压,可满足生产线质量保证、进货检验及实验室高精确度测量要求。仪器所提供的HANDLER、GPIB、RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程记录提供了条件。
灵活的频率响应分析
■ 由于不存在理想的电感器、电容器和电阻器，为精确评价一实际元件在某一频段的实际性能，TH2819A凭借10mHz分辨率的信号产生能力，可以在任意频段对元件参数的频率响应进行准确的分析，尤其可对宽阻抗范围的低频陶瓷谐振器的谐振阻抗与反谐振阻抗进行精确的测量。
列表扫描功能
■ 被测器件对某些参数是极为敏感的，使用器件时需完整了解该器件在特定工作条件下的参数变化情况，TH2819A可对很多达10点的信号频率，测试电平、直流偏置等测试条件进行列表扫描，每条件下测量结果以列表方式显示，可清楚地表明元件参数的变化情况，并大大节省了操作者的测量与记录时间。
技术参数
技术参数
| 测试参数 | |Z|,|Y|,C,L,X,B,R,G,D,Q,θ，DCR | ||
| Turn-Ratio,Phase(TH2819A无) | |||
| 测试频率 | TH2819A | 2 0Hz-200kHz, 分辨率：10mHz, 精度：0.01% | |
| 测试电平范围 | 正常：5mV-2V ,圈数测试：5mV-4V,恒电平：10mV-1V,分辨率：1mV,精度：5% | ||
| 输出阻抗 | TH2819A | 10Ω/CC，30Ω，100Ω可选 | |
| 基本准确度 | 0.05% | ||
| 显示范围 | |Z|,R,X | 0.00001Ω-99.9999MΩ | |
| DCR | 1mΩ-99.9999MΩ | ||
| |Y|,G,B | 0.00001μS-99.9999S | ||
| C | 0.00001pF-9.99999F | ||
| L | 0.00001μH-99.9999kH | ||
| D | 0.00001-9.99999 | ||
| Q | 0.01-99999.9 | ||
| θ(DEG) | -179.999°-179.999° | ||
| θ(RAD) | -3.14159 - 3.14159 | ||
| Turns-Ratio | 1∶0.01 - 100∶1 | ||
| △% | -999.999%-999.999% | ||
| 测量时间（≥1kHz） | 快速：32ms, 中速：90ms, 慢速：650ms | ||
| 等效电路 | 串联，并联 | ||
| 量程方式 | 自动，保持 | ||
| 触发方式 | 内部，手动，外部和总线 | ||
| 平均次数 | 1-255 | ||
| 校正功能 | 开路，短路，负载 | ||
| 内部直流偏置源 | 0V,1.5V,2V， 精度：1% | ||
| 比较器功能 | 10档分选和档计数功能 | ||
| 存储器 | 可保存20组仪器设定值 | ||
| 接口 | RS -232C,HANDLER(选件)， GPIB(选件) | ||
