电机、变压器、电感线圈厂家如何把匝间绝缘抽检升级为全检？本方案从行业痛点诊断出发，给出TH2883-5脉冲式线圈测试仪的方案设计、实施流程与量化效果，含新旧方案对比与效果数据表。

绕组绝缘故障是电机类产品的头号质量隐患。公开行业文献统计显示，绕组故障占电机故障的30%-48%，其中匝间短路因隐蔽性最强、最难在出厂前拦截：漆包线漆膜微破损、绕线张力不均、浸漆不彻底都会埋下匝间弱点，而这类弱点往往在整机运行后才放大为烧机。据行业交流口径，绕组类售后返修的综合成本（含运费、拆修、换件、停线）通常达出厂价的15%-30%。对电机、变压器、电感、继电器线圈生产厂家而言，一套能把匝间绝缘"测准、测全、测快"的检测方案，直接影响出厂品质与售后成本。本文以TH2883-5脉冲式线圈测试仪为核心，给出从诊断到价值验证的完整落地路径。

一、行业现状扫描：生产、检测、运维三类典型难题

二、传统解决方案的弊端：三个"测不准"

兆欧表/绝缘电阻法测不准：只能反映整体绝缘水平，对早期匝间弱点基本无反应——匝间弱点常表现为局部放电或短路趋势，而整机绝缘电阻读数仍然正常。

短时升高电压法测不快：需施加1.3倍额定电压运行3分钟以上，只能在整机上做、耗时长，无法在生产工序内逐台检测。

人工目检判读测不稳：劳动强度大、效率低、结果因人而异。行业论文口径直言，人工逐片检测"靠人工估计判断，人为因素对测试结果影响大，产品质量参差不齐"。

量化账：按5%抽检率计算，每1000台只有约50台有匝间绝缘检测数据；以0.5%的匝间弱点发生率测算，每1000台约有4-5台不良品流入后道，其中相当比例会在客户现场暴露，形成返修与客诉。

三、全新方案设计：把"抽检+人工"换成"全检+自动判定"

方案逻辑一句话：在匝间弱点放大为烧机之前，用高压脉冲把绕组"激"出真实振荡波形，与标准波形比对后自动判级。

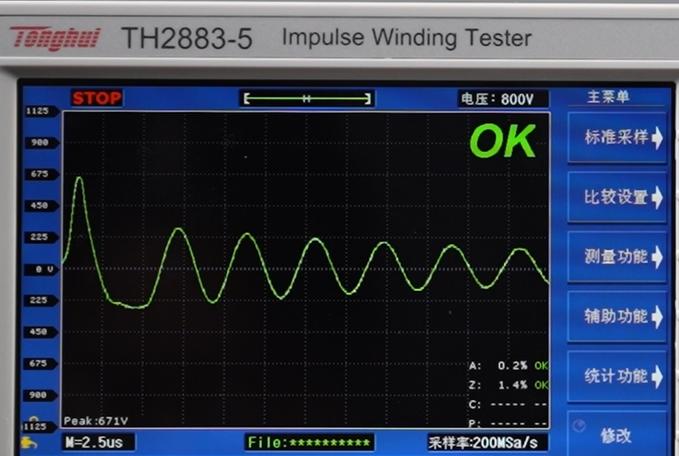

检测原理：TH2883-5脉冲式线圈测试仪对被测绕组施加100V-5000V（10V步进）高压脉冲，激发绕组自由振荡；健康绕组与含匝间弱点的绕组，振荡波形在幅值、衰减、相位上出现差异。设备同时支持面积、面积差、电晕、相位差四种波形比较判定，其中电晕判定专门捕捉早期绝缘放电迹象，这正是传统仪表看不到的盲区。

方案架构：来料/绕线→浸漆烘干→【匝间绝缘全检工位：TH2883-5脉冲式线圈测试仪】→耐压/综合测试→整机装配。标准线圈波形预先建库，被测件波形实时比对，超限自动判NG并声光报警；测试结果与波形可存储、可导出，经RS232/LAN接口接入产线数据系统，实现批次级追溯。

设计逻辑：检测节点前置到工序内，匝间不良在流入后道前被拦截；自动判定不依赖操作人员经验，晚班、新员工也能执行同一判定标准。

四、方案核心优势：与旧方案逐项对比

五、落地实施流程：4-6周从需求确认到验收

以TH2883-5脉冲式线圈测试仪为核心的方案，落地通常分五个阶段、4-6周完成。

六、多场景落地应用案例

场景一：家电电机定子绕组产线（年产量60万台）。痛点：抽检漏检导致售后烧机客诉居高不下。方案：绕线后增设TH2883-5脉冲式线圈测试仪全检工位，电压按产品设定，判定阈值取自标准件波形。效果：单工位日检量从约300件提升至1500件以上，匝间不良在工序内拦截，烧机类客诉明显下降。

场景二：变压器/电感厂来料与出厂检测（多品种小批量）。痛点：品种切换频繁，检测标准靠老师傅记忆，漏判偶发。方案：按产品族建立标准波形库，切换品种即调取对应标准波形。效果：换型时间从约30分钟缩短至5分钟以内，不同班次判定口径一致。

场景三：电机维修与再制造企业（旧电机绕组排查）。痛点：旧电机匝间状态不明，盲目换线成本高。方案：对来修电机先做匝间冲击检测，波形异常者拆线重绕，波形合格者直接复用。效果：绕组复用判定准确，减少约20%不必要重绕成本（行业交流口径）。

七、落地效果与行业价值：效率、成本、质量三本账

口径说明：上表以中型电机绕组产线单班8小时、单工位为测算口径，数字为方案测算值，实际结果随产品品类、节拍与不良基线浮动。

八、方案总结与适用边界

本方案的核心价值可以概括为三句话：把抽检升级为全检、把人工判读升级为波形自动判定、把"无记录"升级为"可追溯"，在效率、成本、质量三个维度同时改善。这也是TH2883-5脉冲式线圈测试仪区别于传统仪表的关键。

适用边界（不夸大）：方案适合电机、变压器、电感、继电器、电磁阀等线圈类产品生产厂，以及来料检验、维修再制造场景，尤其适合批量中等、对出厂品质有稳定要求的产线。TH2883-5单通道配置适合单工位全检或小批量多品种场景；多工位大批量产线可评估同系列多通道型号；被测绕组耐压需求超过5000V时需选择更高电压等级机型。判定阈值依赖标准线圈建库，首件标准波形建议与设备厂商共同确认。

文章来源于银飞电子。
