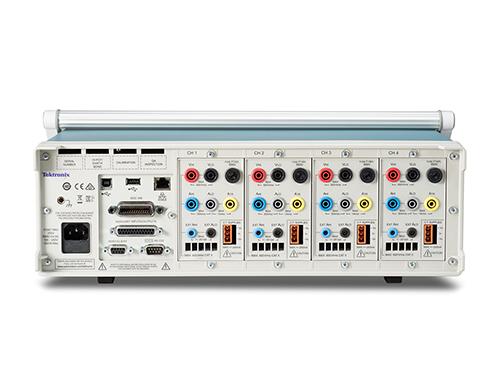

PA3000 功率分析仪 泰克科技
产品描述
具有PWRVIEW软件软件和 PDF 报告功能的 PA3000功率分析仪针对各种法规标准简化了预一致性测试和全面一致性测试。 确保您将通过第三方一致性测试，减少将会花费您时间和资金的重复测试和设计修订。强大的分析软件
借助免费的PWRVIEW软件软件套件和泰克电源分析仪，您将拥有强大的分析工具，从而无需编写和维护自己的软件。 这样，可以更轻松更高效地执行冗长而费力的效率测试、功耗测试、交流或直流功率分析、3相功率分析或谐波分析。

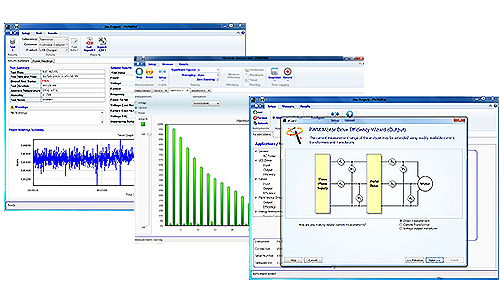

PWRVIEW功率分析软件
特点
-
远程监控、分析和记录结果
-
设置和运行自定义通过/不通过测试
-

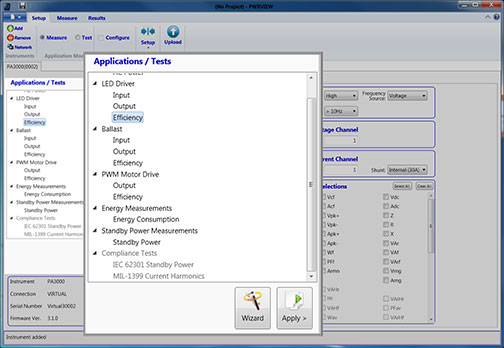

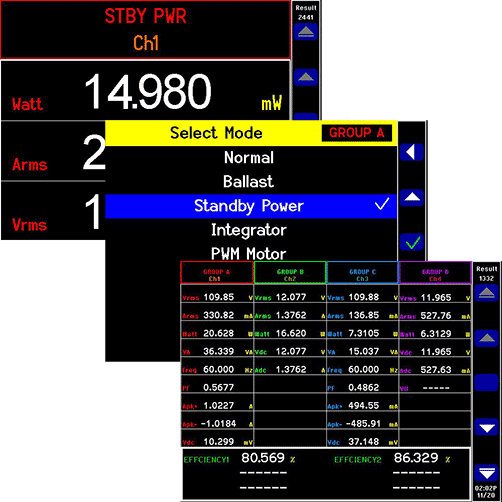

默认应用菜单实现轻松设置
-

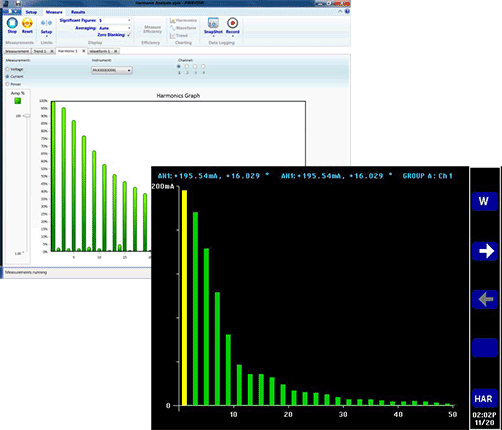

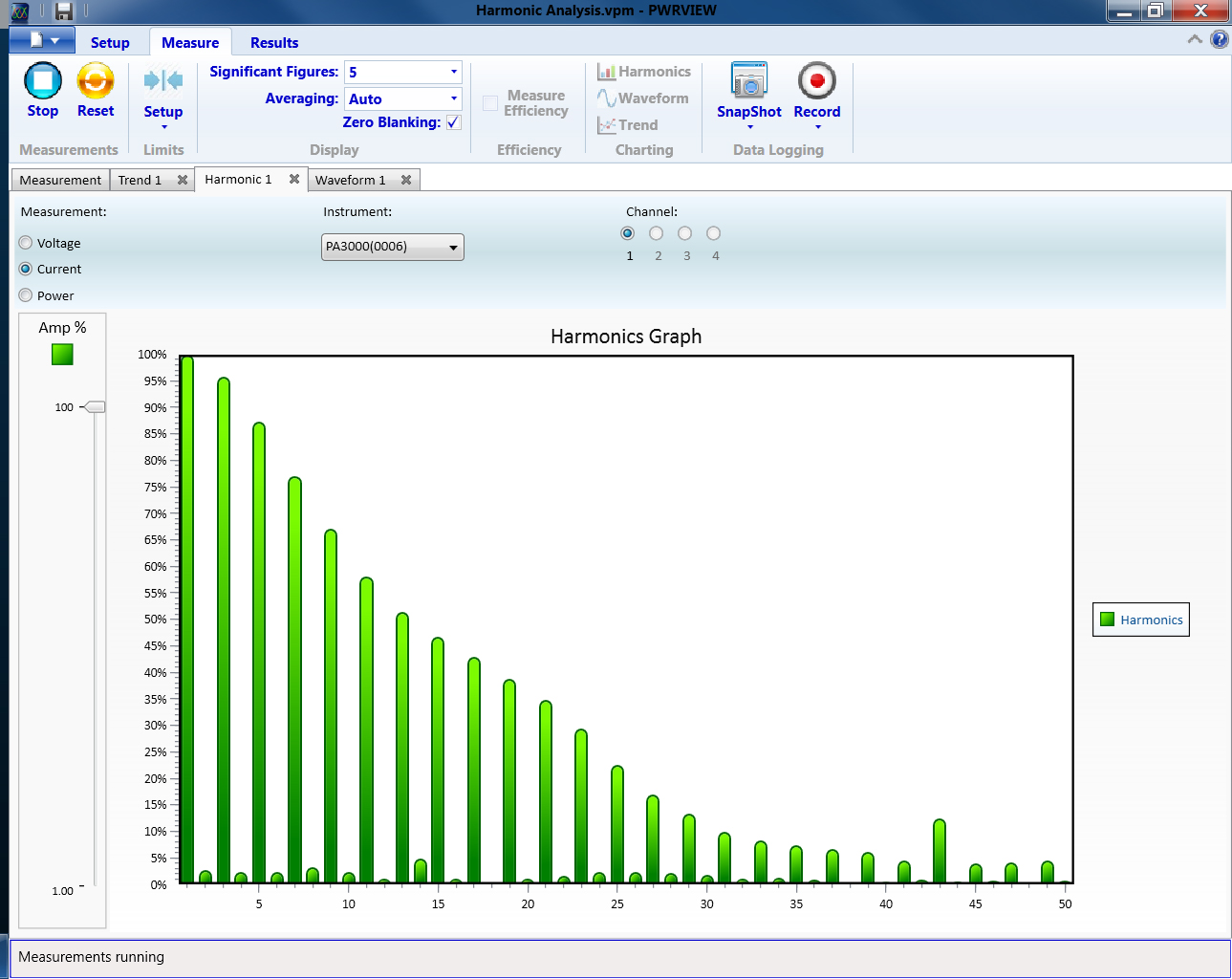

查看波形、谐波图和趋势图

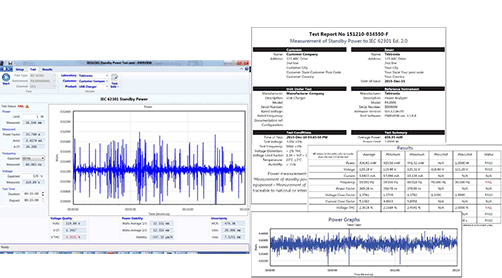

PA3000功率分析仪满足一致性要求
待机功率入门 电池充电器的待机电源
Level VI 电源的效率测量
针对法规标准的 AC-DC电源效率测试
特点
-
低至10mw的 IEC62301 待机功率一致性
-
LEVEL VI (EPS) 效率测试
-
Energy Star、CEC 和 CQC 测试
-
MIL-1399 电流谐波测试
可满足未来要求的准确性和分辨率
由于PA3000功率分析仪能够轻松满足关于功率分析仪精度和分辨率规格的大多数法规标准要求，因此您的投资无疑将在未来数年中得到保障。
特点
-
高基本精度：电压和电流为 0.04%
-
宽功率测量范围：从10mw到高达数mw
-
16位A/D，可实现高分辨率
您所需的谐波带宽和采样
PA3000功率分析仪不将信号限制于低带宽
它会捕获完整图像，以显示高频谐波对电压和电流测量值的影响，使其从同类其他功率计中脱颖而出。 可为高达100kHz 的基本频率分析谐波内容，并在必要时提供带宽滤波器。
特点
-
宽1MHz 带宽（对应于高频谐波）
-
高1Ms/S 采样率（对应于详细图像）
-
测试谐波高达100次
默认应用实现简单且可重复的设置

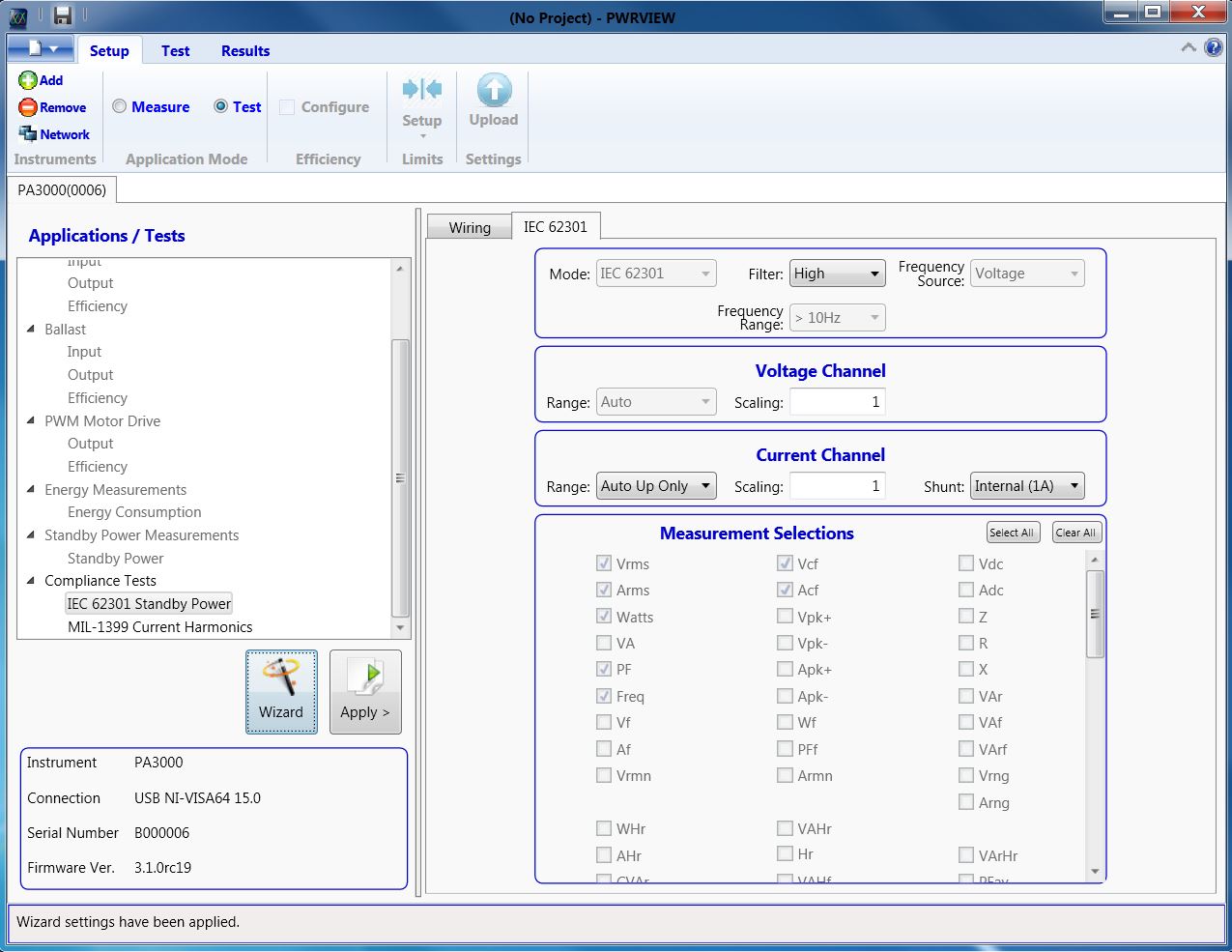

带有PWRVIEW软件软件的 PA3000功率分析仪已预先加载默认应用模式和一致性测试，可始终确保轻松准确地配置测试设置以实现可重复的精确测量。
泰克能耗测试三相效率测试
特点
-
电源和照明设备的效率测试
-
家用电器的能耗测试
-
3相PWM电机驱动器的功率分析
-
各种一致性测试报告
|
型号 |
通道数量 |
基本精度（电压和电流） |
较大电压输入 |
较大电流输入 |
测量带宽 |
|---|---|---|---|---|---|
|
1-4 |
0.04% 读数 + 0.04% 范围 |
600Vrms CAT II (2000Vpk) |
30Arms |
直流到1MHz |
|
|
||
|---|---|---|
|
说明 |
多通道功率分析仪，专为 AC-DC电源、LED 照明、UPS系统、逆变器、功率转换器和PWM电机驱动器的单相和三相效率测试、功率和谐波分析而优化。 |
单通道功率分析仪，专为家庭和办公室设备、电源、照明产品和消费类电子产品的能耗、输入交流电源功率和谐波分析而优化。 |
|
应用 |
1-3相 - 效率测试、三相功率分析、谐波分析、能耗测试、待机功率测试、扭矩、速度、湿度和温度监测。 |
1 相 – 能耗测试、输入功率分析、待机功率测试、电流谐波测试。 |
|
免费PWRVIEW软件软件 |
远程操作、记录、应用向导、效率测试、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、MIL-1399 测试 |
远程操作、记录、应用向导、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、IEC61000-3-2 测试 |
|
通道 |
1、2、3或 4（可选） |
1 |
|
电压额定值 |
600Vrms Cat II |
600Vrms Cat II |
|
电流额定值 |
30Arms 和1Arms 内部分流 |
20Arms 和1Arms 内部分流 |
|
外部电流输入 |
20Vpk（2mm 香蕉插头） |
1.25Vpk（2mm 香蕉插头） |
|
交流电压和电流精度 (45Hz - 850Hz) |
0.04% 读数 + 0.04% 范围 |
0.04% 读数 +0.04% 范围 |
|
直流电压和电流精度 |
0.05% 读数 + 0.1% 范围 |
0.1% 读数 + 0.1% 范围 |
|
功率精度 (45Hz - 850Hz) |
± (Vrmsacc × Arms) ± (Armsacc × Vrms) |
± 0.075% 的读数 ± 0.075% 的范围 |
|
带宽 |
1MHz |
1MHz |
|
采样率 |
每秒100万次采样 |
每秒100万次采样 |
|
电压范围（峰值） |
5 V、10V、20V、50V、100V、200V、500V、1000V、2000V |
10V、20V、50V、100V、200V、500V、1000V |
|
电流范围（峰值） |
30A分流： 500mA、1 A、2 A、5 A、10A、20A、50A、100A、200A |
20A分流： 100mA、200MA、500m A、1 A、2 A、5 A、10A、20A、50A、100A |
|
外部电流输入范围（峰值） |
50MV、100MV、200MV、500MV、1 V、2 V、5 V、10V、20V |
12.5MV、25MV、62.5MV、125MV、250MV、625MV、1.25 V |
|
默认应用模式 |
PWM 电机、积分器、待机功率、镇流器、正常 |
积分器、待机功率、浪涌、镇流器、正常 |
|
可用测量 |
52 |
29 |
|
谐波 |
高达100次 |
高达 50次 |
|
接线配置 |
1ph-2w、1ph-3w、3ph-3w、3ph-4w、3ph-3w(3V3A) |
1ph-2w |
|
更新速率 |
50mS |
500mS |
|
显示屏幕 |
5.75" 图形彩色显示器 |
3.5" 图形彩色显示器 |
|
辅助输入（扭矩、速度、温度等） |
4个模拟输入：+10V到 -10V |
N/A |
|
通信端口 |
USB主控、USB、以太网、RS232、GPIB（选配） |
USB主控、USB、以太网、GPIB |
|
传感器电源 |
±15 V，每条通道较大电流 250MA |
N/A |
|
电源输入 |
100V至 240VAC，50Hz 或 60Hz，较大值120VA |
100V至 240VAC，50Hz 或 60Hz，较大值 25 VA |
|
保修 |
3年 |
3年 |
|
EMC |
符合欧盟 EMC 指令 |
符合欧盟 EMC 指令 |
|
安全性 |
符合欧盟低电压指令 |
符合欧盟低电压指令 |
|
尺寸（不包括手柄） |
13.2 cm 高 × 42 cm 宽 ×33.5 cm 深 (5.2” ×16.5” ×13.2”) |
10.2cm 高 x 22.3cm 宽 x 28.5cm 深 (4.0" x 8.7" x11.2") |
|
重量 |
9.5 kg (20.9 lb.) – 4 通道，带 GPIB |
3.2 kg (7.0lb.) |

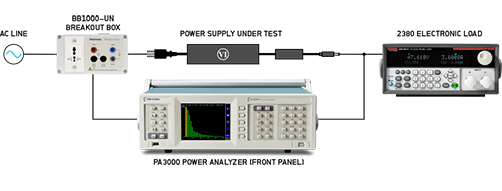

泰克功率分析仪AC-DC电源和LED驱动器测试
PA3000功率分析仪具有高精度和高分辨率，提供理想的功能和规格组合，可精确测量交流/直流电源和LED驱动器设计的功率和效率。
针对 Level VI 电源的测试效率

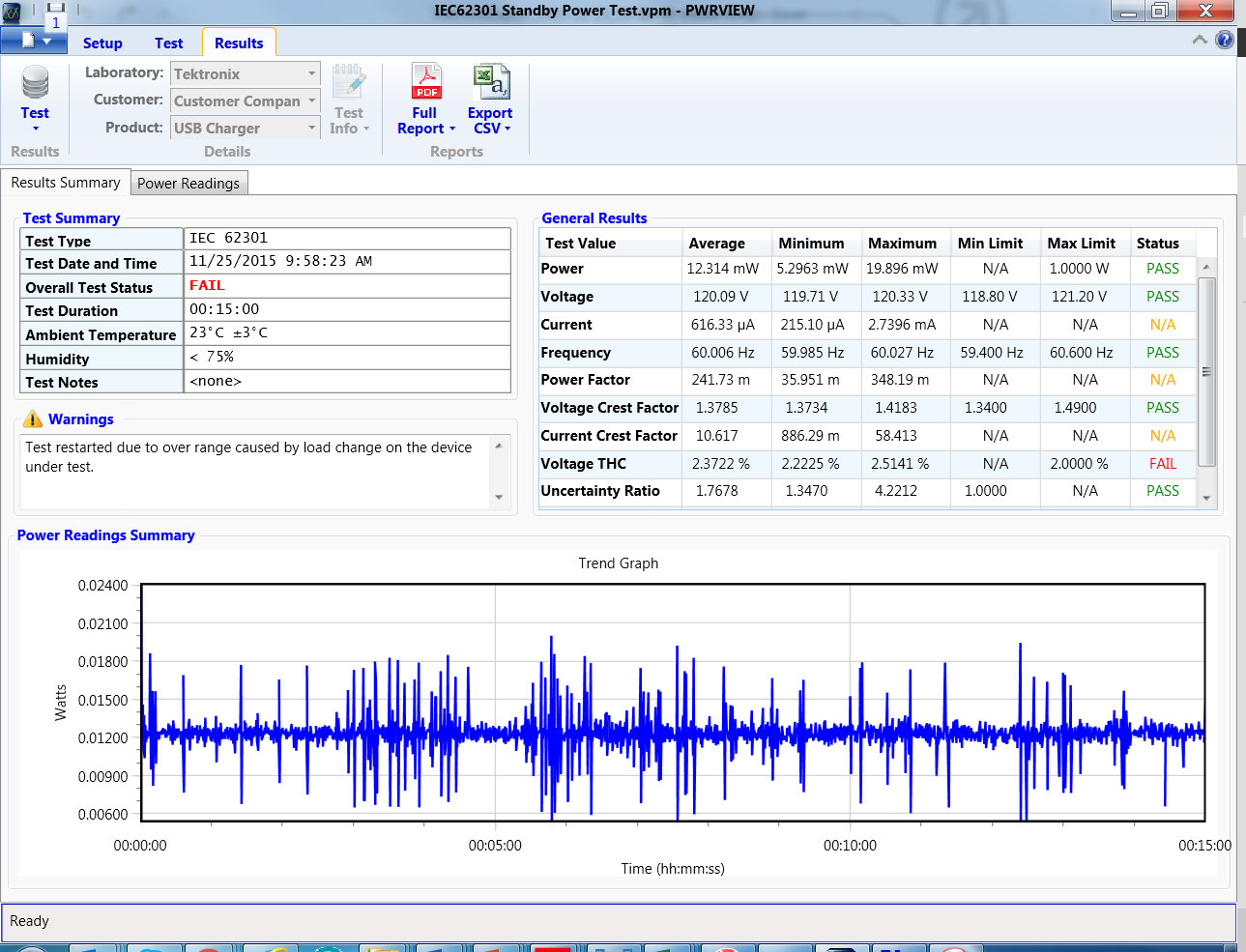

IEC62301 待机功率测试
针对法规标准的 AC-DC电源效率
待机功率入门
特点
-
高基本精度：电压和电流为 0.04%
-
低至10mw的 IEC62301 待机功率测试
-
针对通过/失败测试的自定义限制设置
-
用于浪涌测试的1Ms/S 采样和峰值检测

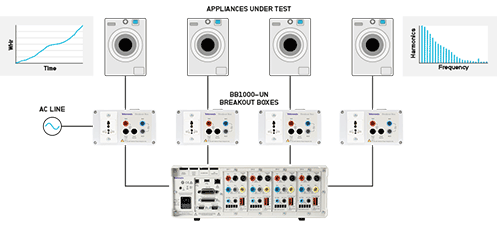

PA3000家用电器和消费性电子产品测试
PA3000功率分析仪配备了默认功耗测试模式、PWRVIEW软件的高级自动调节量程和长期记录功能。 这种组合十分强大，是用于测试现代家用电器、消费性电子产品、电池充电器和手动工具的电源和能耗的较好电能表解决方案。
测试家用电器的功耗
测试手动工具的浪涌电流
特点
-
适用于便捷能耗测试的积分器模式
-
针对可变负载的精确读数的自动调整量程
-
IEC62301 功耗测试，提供 pdf 报告
-
Energy Star、CEC 和 CQC 测试

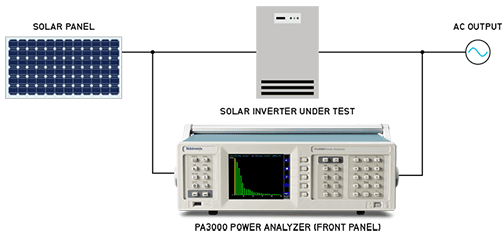

PA3000太阳能逆变器和UPS系统
四个通道、宽带宽、宽电流范围（90μA至30A）以及可用外部CT使得 PA3000功率分析仪非常适用于测试大功率太阳能 PV逆变器和 UPS系统的所有功率级，包括直流和交流功率级。
交流电源的基础
特点
-
宽1MHz 带宽（对应于高频谐波）
-
高1Ms/S 采样率（对应于详细图像）
-
测试谐波高达100次

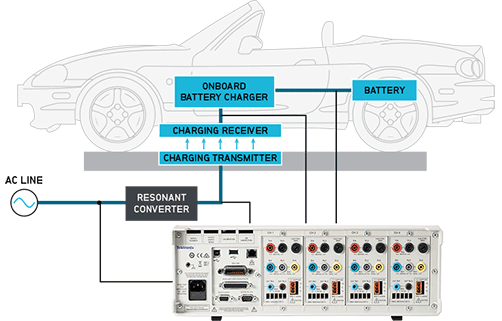

PA3000有线和无线汽车电池充电器
除低频交流和直流信号外，还测试高频无线功率传输和谐波，具有宽谐波带宽和大功率范围。
特点
-
4个可用通道，可用于执行完整系统效率测试
-
1MHz带宽，适用于高频谐波分析
-
带有可用高电流CT的30A电流分流器
-
标准15V电源，适用于外部CT

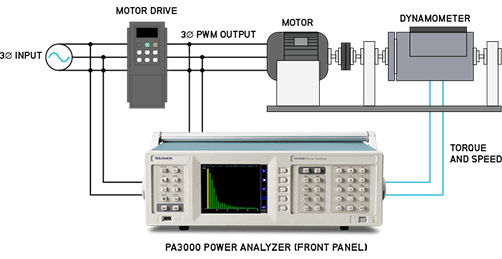

PA3000三相电源分析和PWM电机驱动
通过专用PWM模式分析3相PWM电机驱动器输出功率和系统效率，以从高频调制电压中解码复杂信号，如基频载波频率。
三相电机驱动器效率测试
特点
-
专用PWM模式，适用于PWM电压滤波
-
可用于效率测试的3ph-3w和3ph-4w
-
扭矩和速度输入，适用于机械效率测试
-
30A电流分流器，具有可用的高电流CT
PA3000功率分析仪选配件
|
产品技术资料 |
附件 |
说明 |
价格 |
|
|---|---|---|---|---|
|
产品技术资料 |

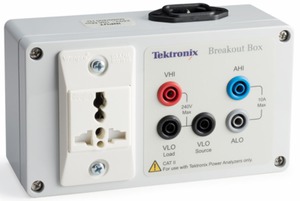

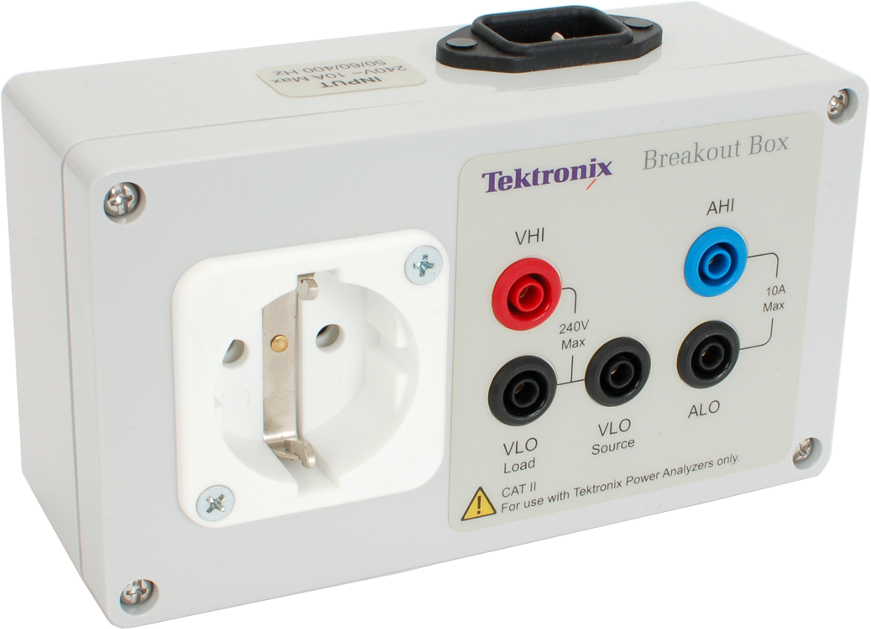

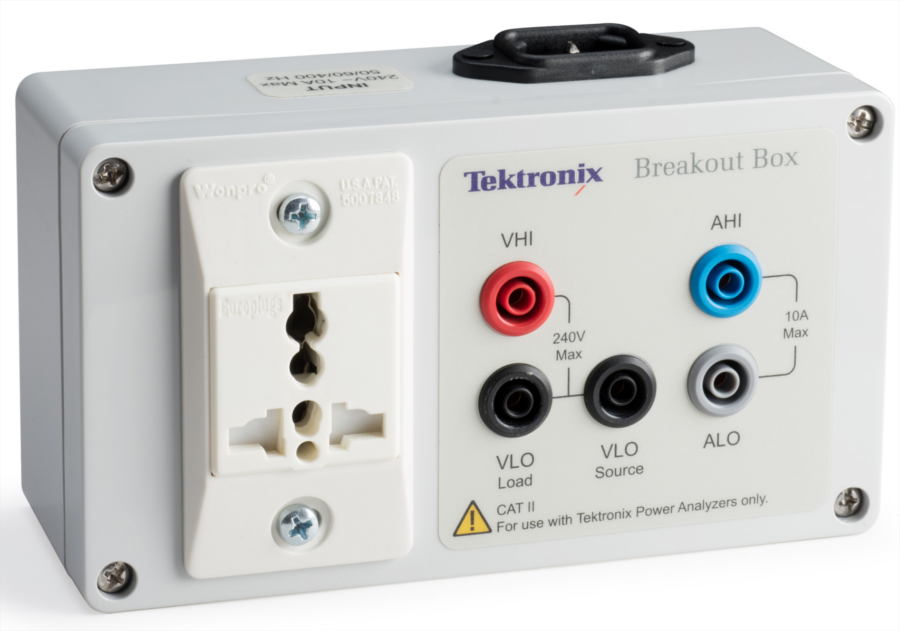

功率分析仪接线盒，欧洲配置 |
|
索取报价 |
|
|
产品技术资料 |

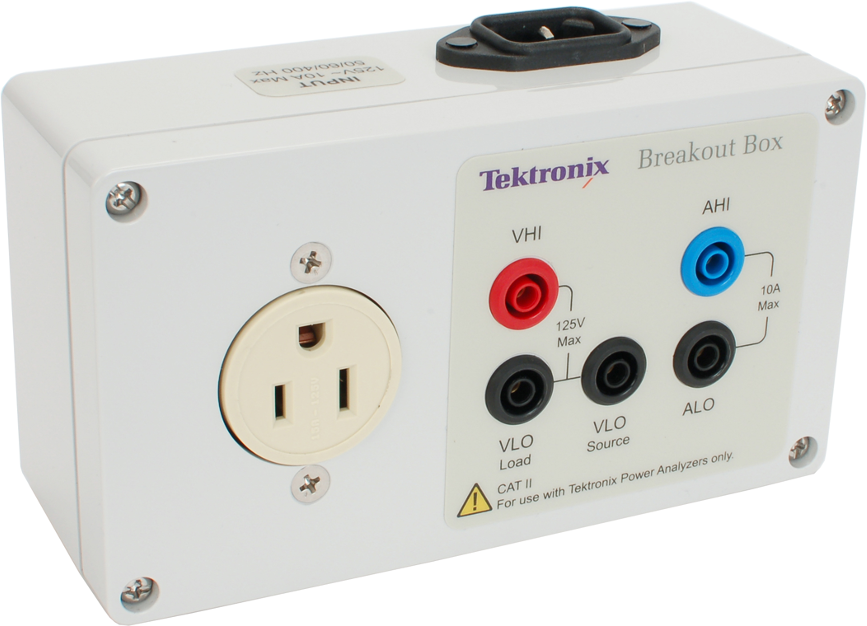

功率分析仪接线盒，北美配置 |
|
索取报价 |
|
|
产品技术资料 |

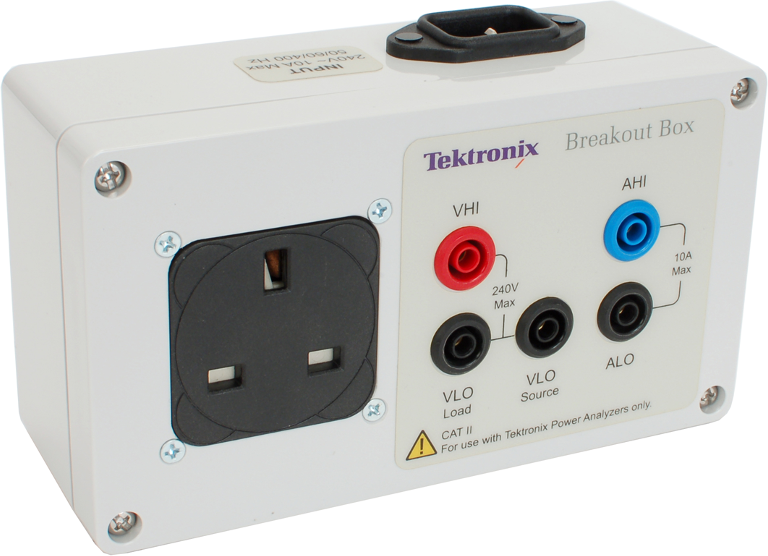

功率分析仪接线盒，英国配置 |
|
索取报价 |
|
|
产品技术资料 |
接线盒，具有通用电源插座 |
|
索取报价 |
|
|
产品技术资料 |

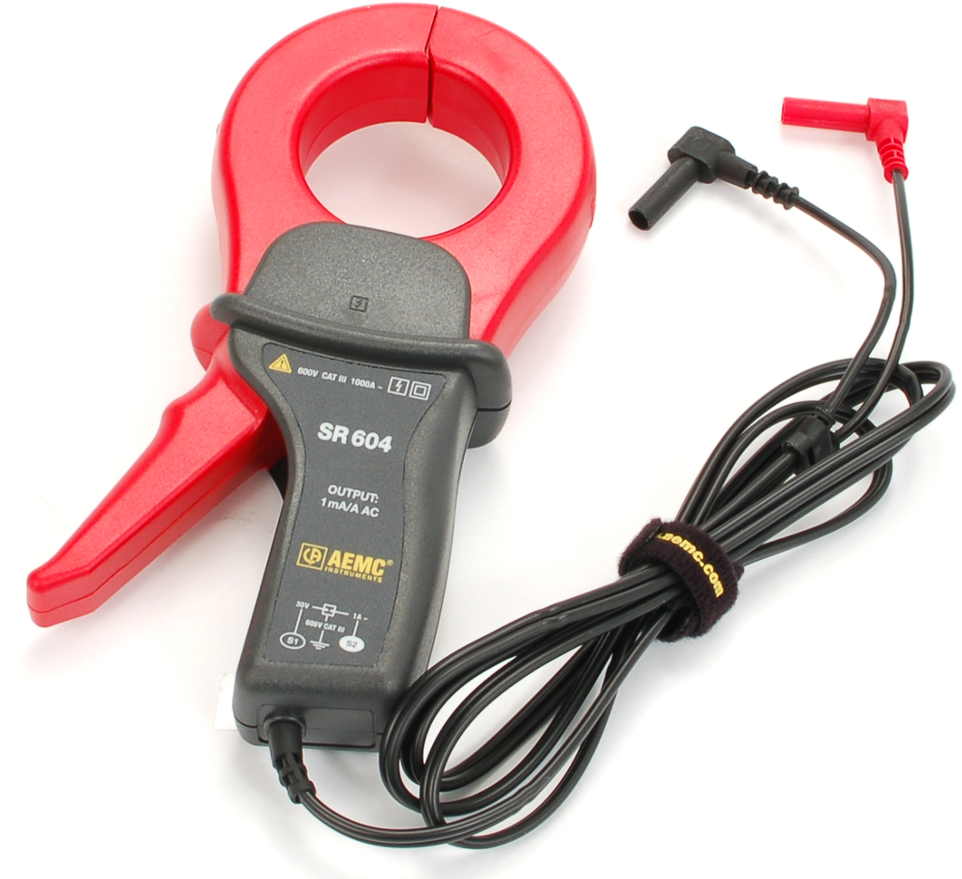

电流钳，0.1A-1200A |
|
索取报价 |
|
|
产品技术资料 |

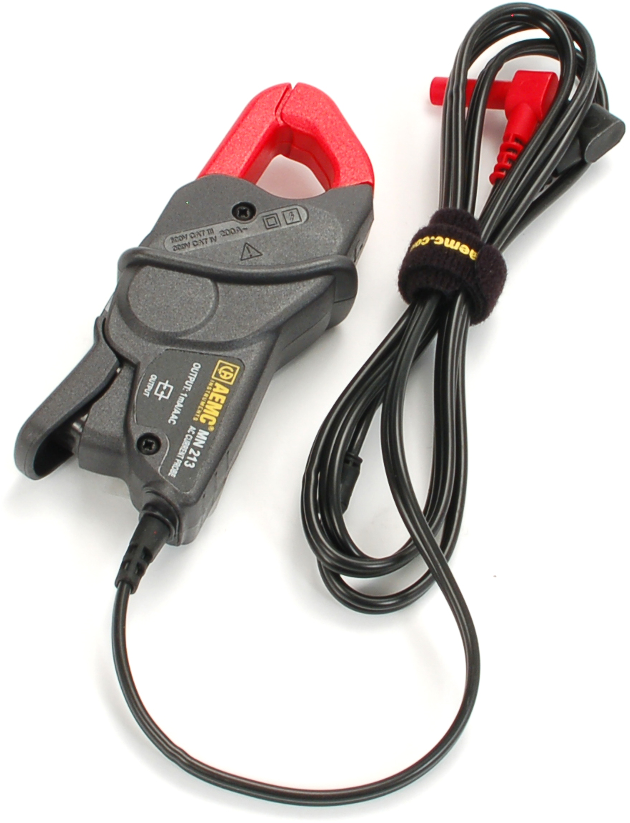

电流钳，0.5A- 200A |
|
索取报价 |
|
|
产品技术资料 |

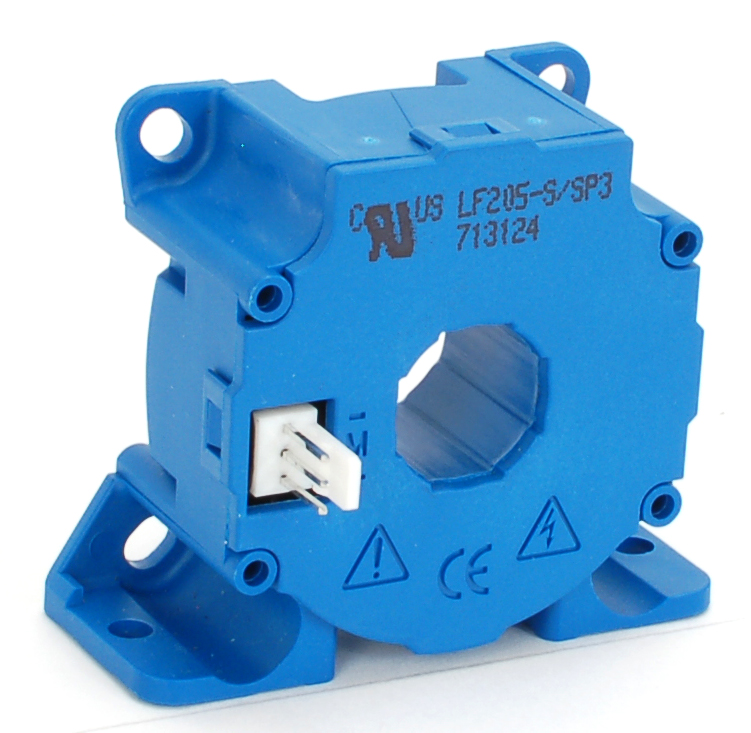

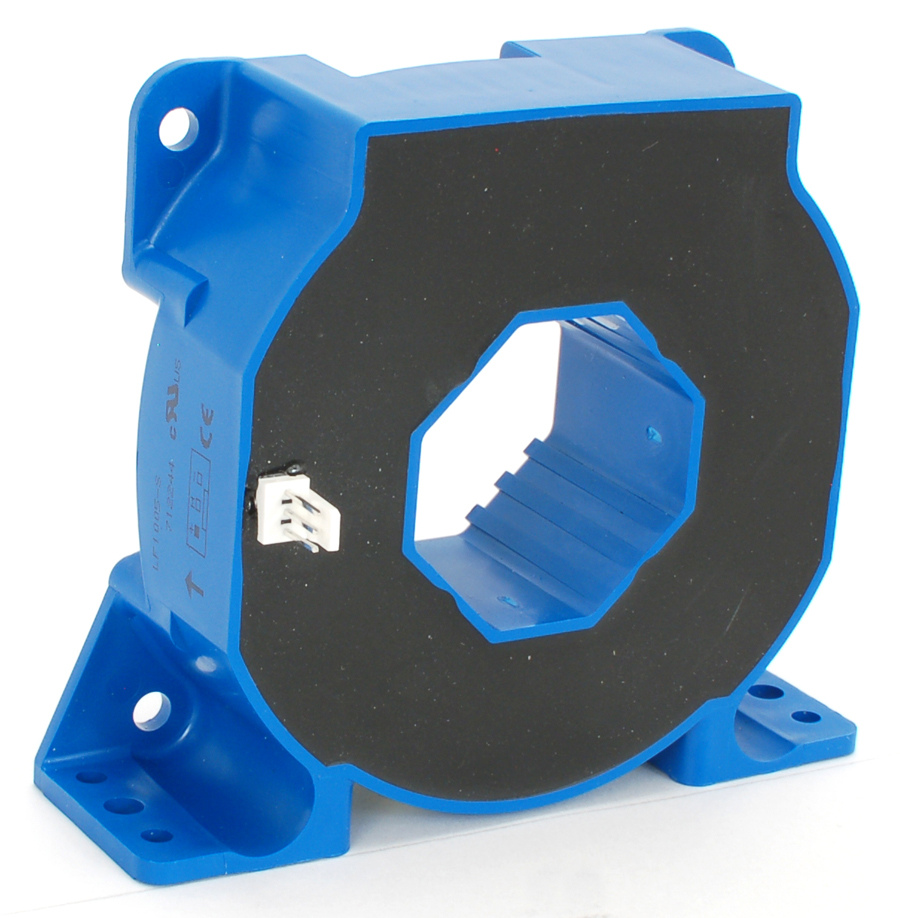

固定磁芯电流互感器，霍尔效应，高达100A |
|
索取报价 |
|
|
产品技术资料 |
固定磁芯电流传感器，霍尔效应，高达1000A |
|
索取报价 |
|
|
产品技术资料 |

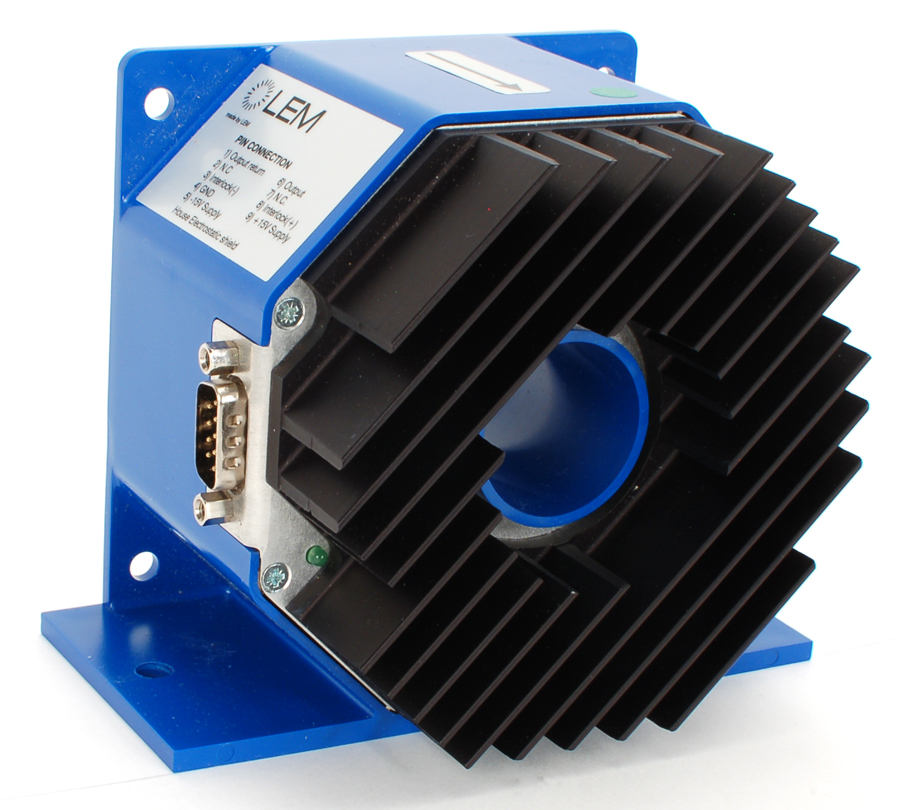

固定磁芯电流互感器，高精度，高达1000A（需要外部电源） |
|
索取报价 |
|
|
产品技术资料 |

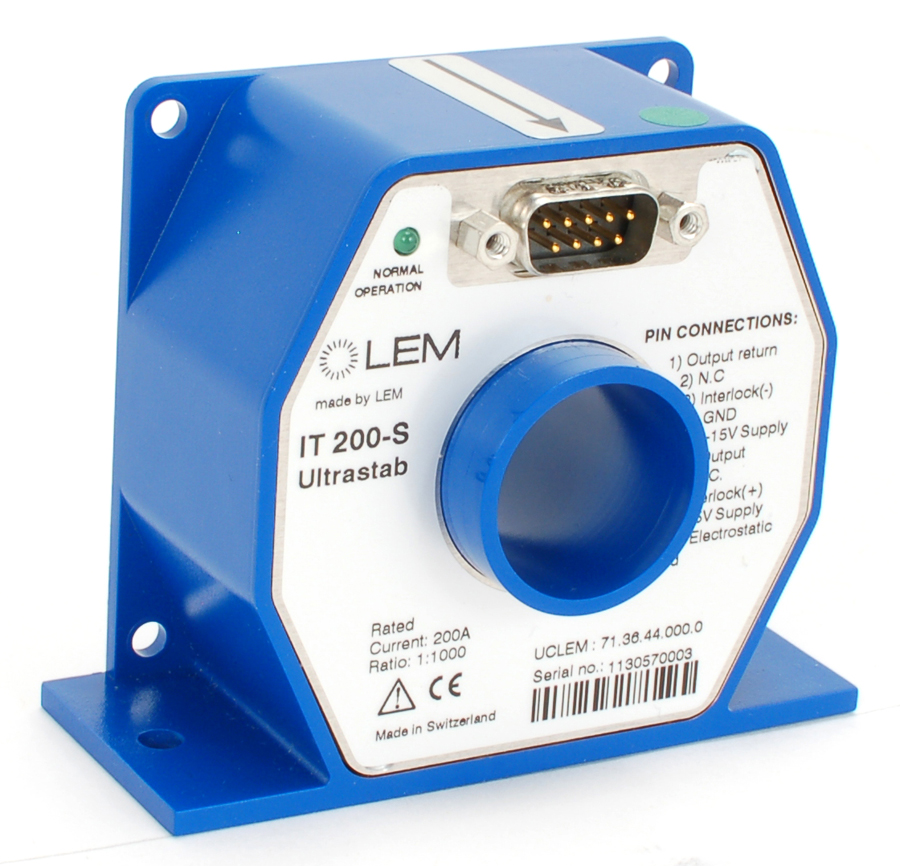

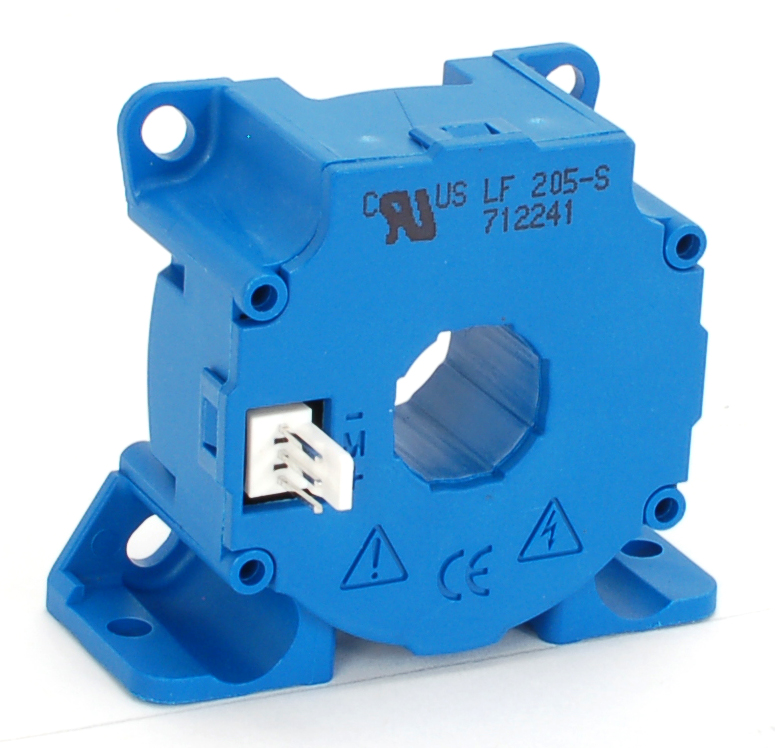

固定磁芯电流传感器，霍尔效应，高达 200A |
|
索取报价 |
|
|
产品技术资料 |
固定磁芯电流传感器，高精度，高达 200A |
|
索取报价 |
|
|
产品技术资料 |

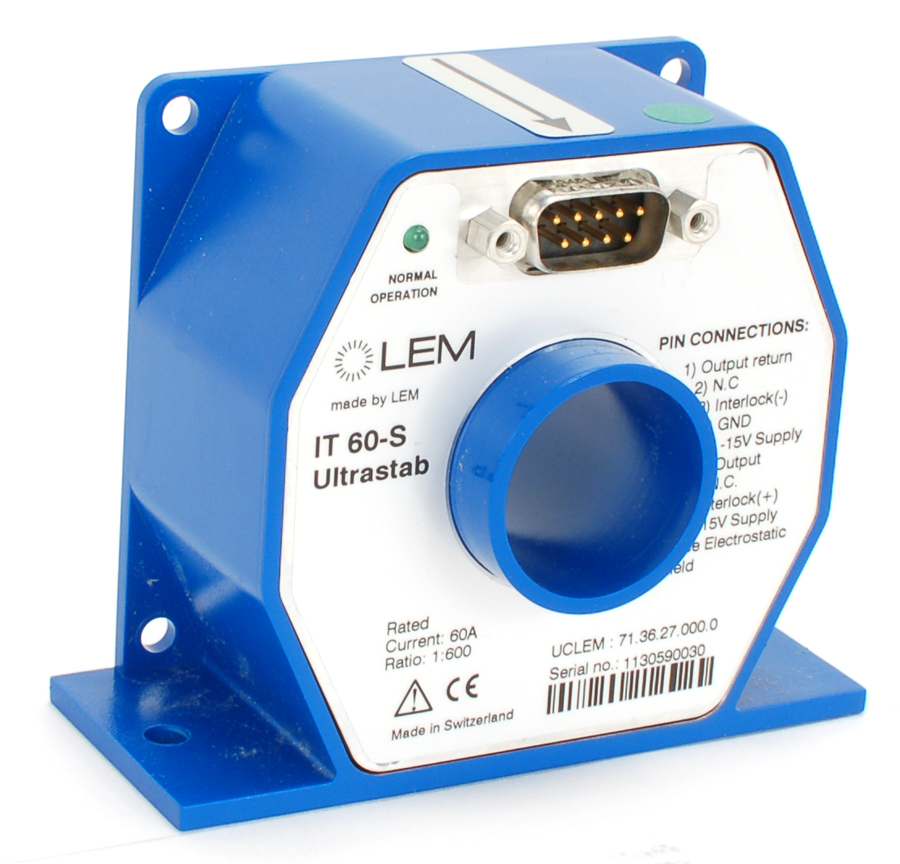

固定磁芯电流传感器，高精度，高达 60A |
|
索取报价 |
|
|
产品技术资料 |

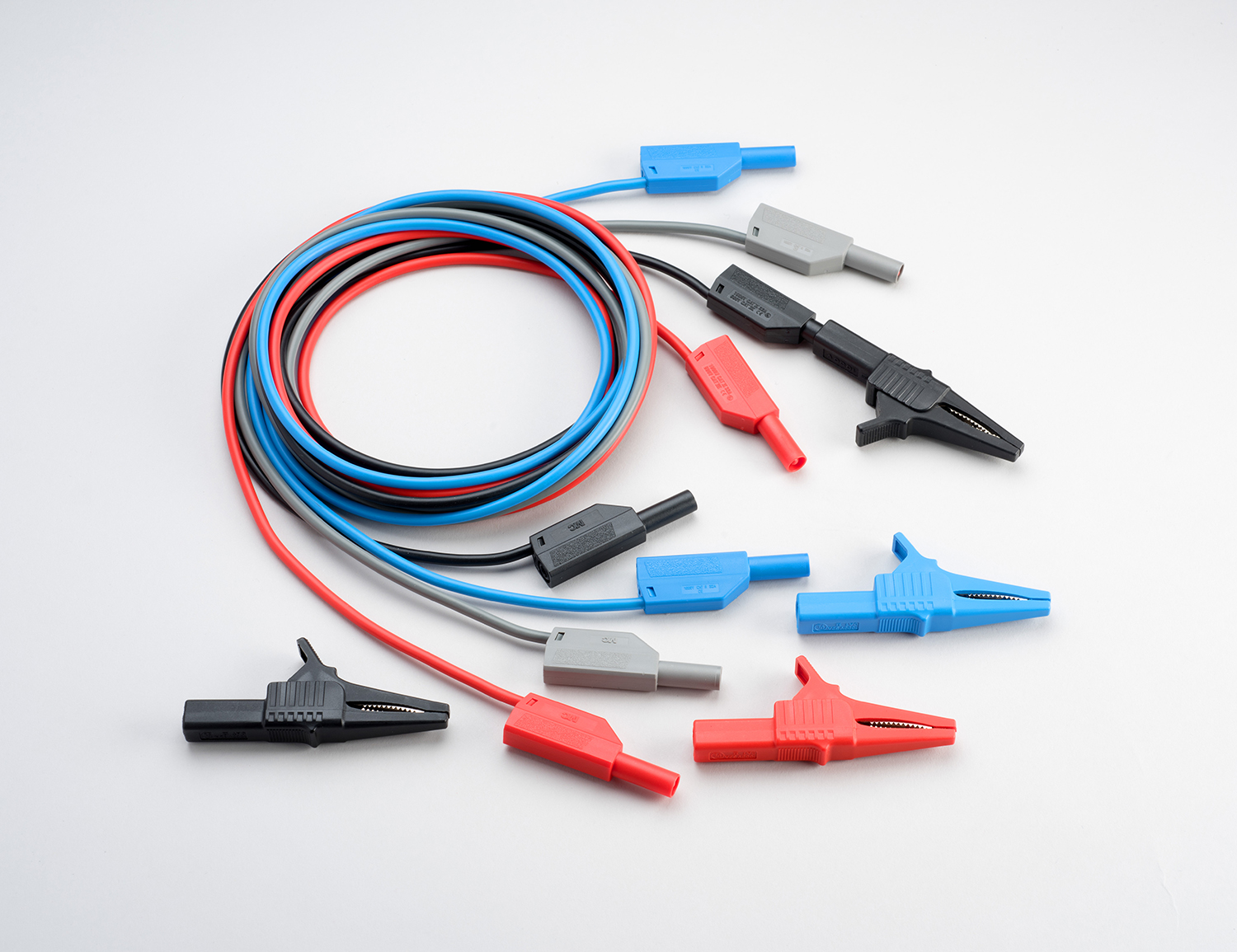

可堆叠香蕉测试引线，一套 4个，绝缘鳄鱼夹安全保护装置，1000VCAT II，30A |
|
索取报价 |
|
|
产品技术资料 |

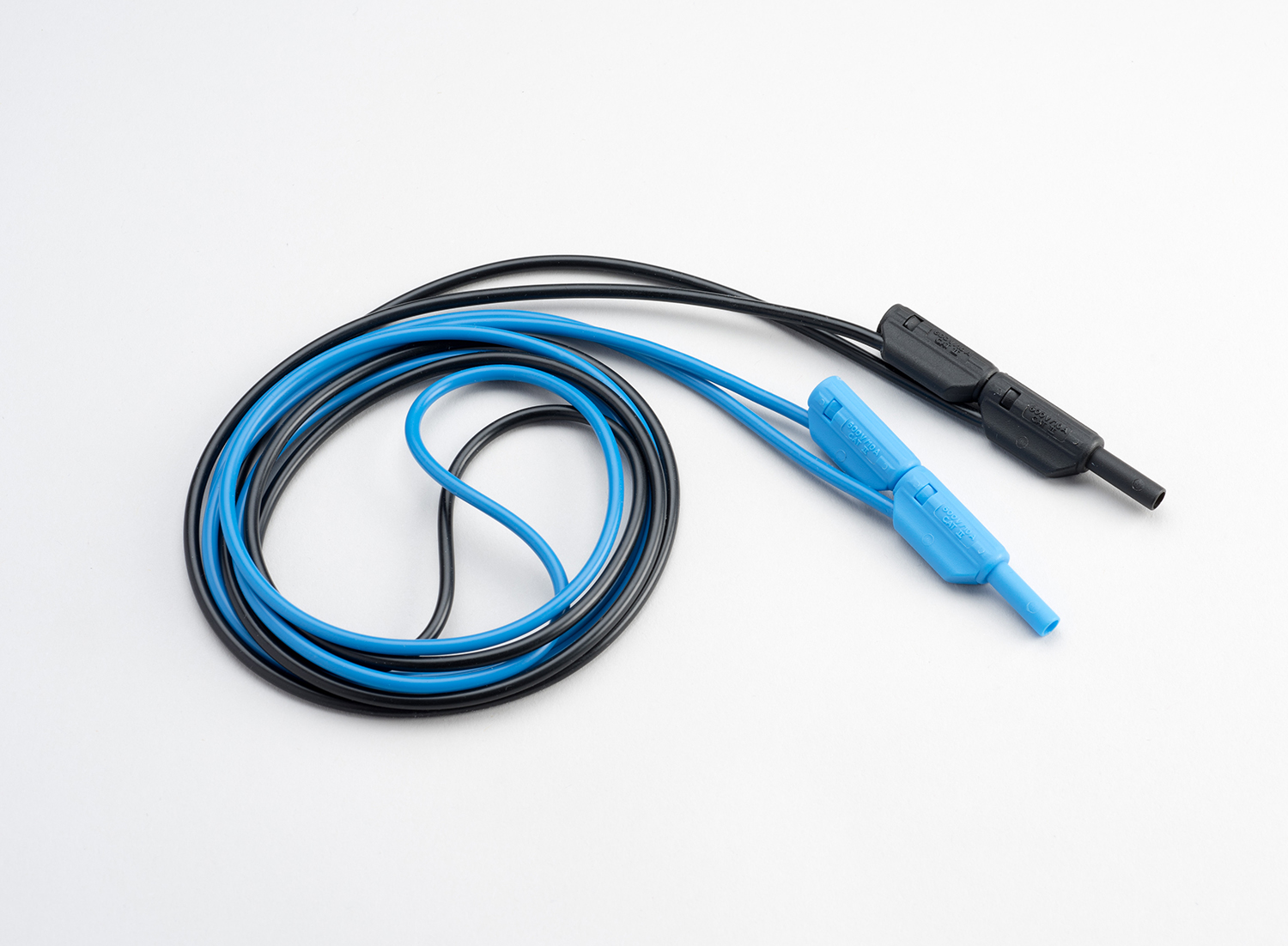

2mm 可堆叠测试引线，适用于外部电流传感器输入 |
|
索取报价 |
|

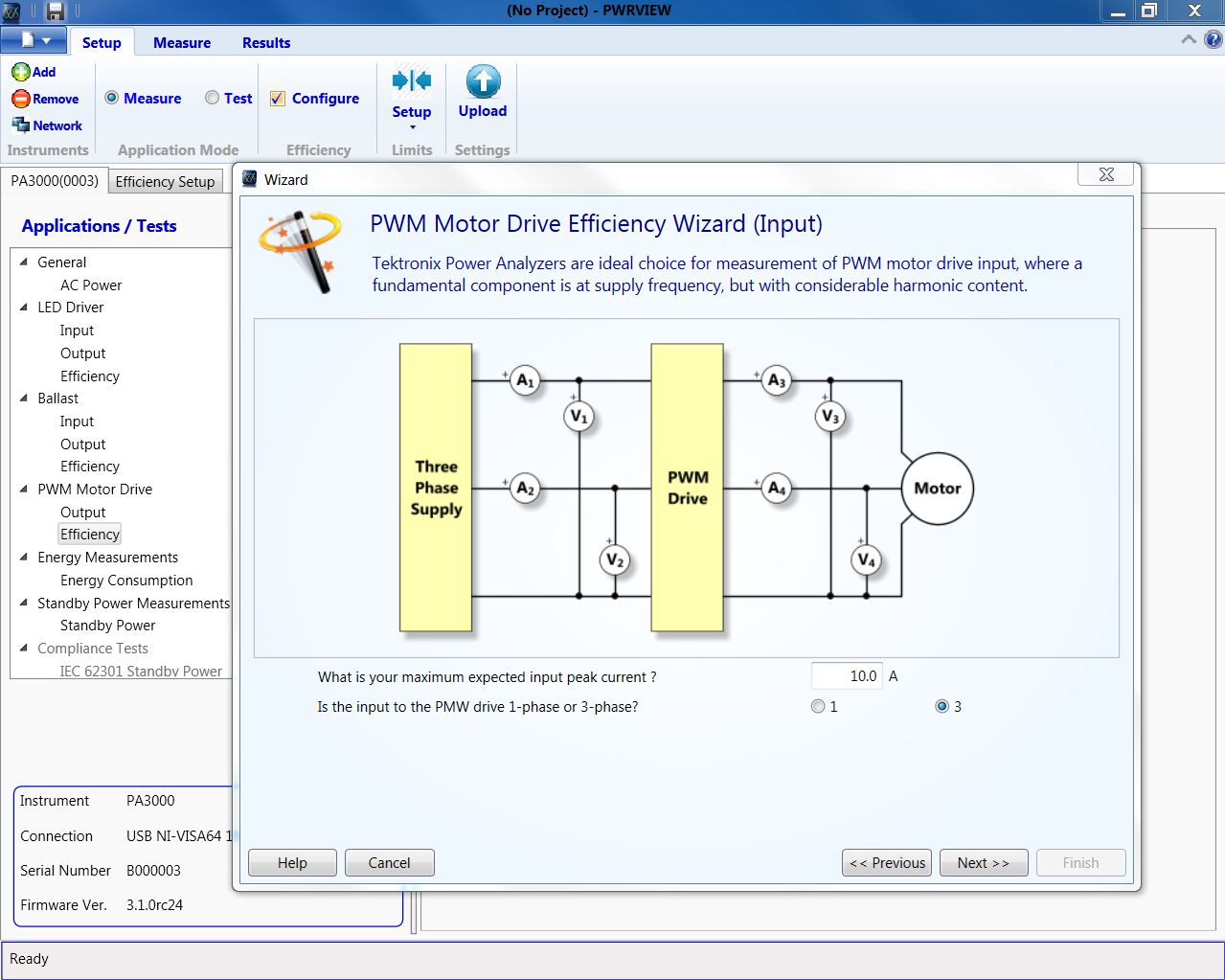

PWRVIEW软件软件：全面的功率分析软件套件
PWRVIEW软件是一种全功能功率分析软件套件，专门为关键功率测量提供更深度的分析，同时使设置和自动化变得简单且具有生产效率。 完全即插即用！
PWRVIEW软件补充和增强了泰克功率分析仪的功能，是所有单相和三相电源应用中理想的效率测试和功率分析解决方案，如 AC-DC电源、电池充电器、LED 驱动器、家庭和办公设备、UPS系统、逆变器、转换器、电机驱动器等。
PWRVIEW软件分析软件 - 64位- V3.1.0
PWRVIEW软件分析软件 -32位- V3.1.0
功率分析仪固件更新工具，V3.1.0
PWRVIEW软件具有自动化测试功能，能够轻松地执行符合区域和国际委员会效率、待机功率和谐波设置测试标准的测试，其中包括 DOE、CEC、Energy Star、CE、IEC、Eco Design、欧盟指令、Erp指令、CoC、CQC、CECP、NRCan等。由于具有直观设计、应用设置向导和一系列自定义功能，PWRVIEW软件可帮助测试、验证和设计工程师执行以下操作：
-
所有单相和三相产品中的效率测试设置和自动化
-
在多个产品中同时测试电源和能耗。
-
使用所有可用通道中的条形图执行高达100次谐波分析
-
以图形方式分析波形和趋势。
-
记录实时数据、存档到本地并导出到 .csV或 .xls (Excel)
-
使用自定义技术规格和标准限制设置通过/不通过测试。
-
定义自定义电源转换效率和其他相关参数公式
-
从外部传感器获取实时读数，如温度、湿度、扭矩和速度，以进行相关性研究和获得计算系统效率。
-
根据 LEVEL VI 执行效率一致性测试，根据 IEC 62301 ED 2.0执行低待机电源一致性测试，根据 IEC 61000-3-2 执行电流谐波一致性测试（仅PA1000），根据MIL-STD-1399-Section300B执行电流谐波一致性测试，并创建报告以留档和报告。
-
同时通过仪器任一通信端口（USB、LAN、GPIB、RS-232）远程控制和传输多个泰克功率分析仪的数据
-
保存和调出不同测试设置的多种配置。
有关使用PWRVIEW软件的其他信息可从内置在线帮助中获得，也可从泰克网站下载相关 PDF 文件。转到 Tek.com/manual/downloads 并搜索PWRVIEW软件在线帮助（泰克部件号 077-1165-00）。
|
功率分析仪软件 |
说明 |
|---|---|
|
PWRVIEW软件分析软件 - 64位- V3.1.0 |
PWRVIEW软件控制和分析软件，适用于PA1000、PA3000功率分析仪和PA4000功率分析仪。 包括无需连接功率分析仪即可用于演示的虚拟仪器。 |
|
PWRVIEW软件分析软件 -32位- V3.1.0 |
PWRVIEW软件控制和分析软件，适用于PA1000、PA3000功率分析仪和PA4000功率分析仪。 包括无需连接功率分析仪即可用于演示的虚拟仪器。 |
|
功率分析仪固件更新工具，V3.1.0 |
用于更新PA1000、PA3000功率分析仪和PA4000功率分析仪仪器中固件的软件辅助工具程序。 固件可以从泰克科技获得，应始终安装很新版本以确保较好性能和功能。 |
