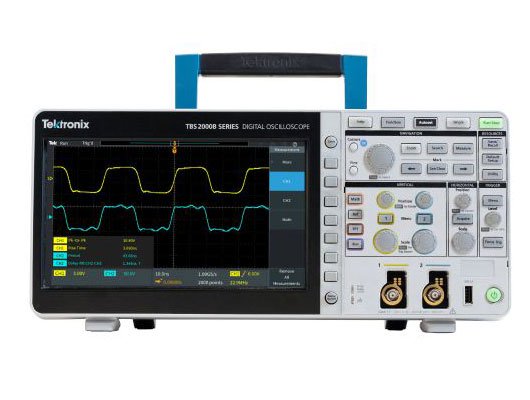

TBS2000系列数字示波器 TEKTRONIX
产品描述

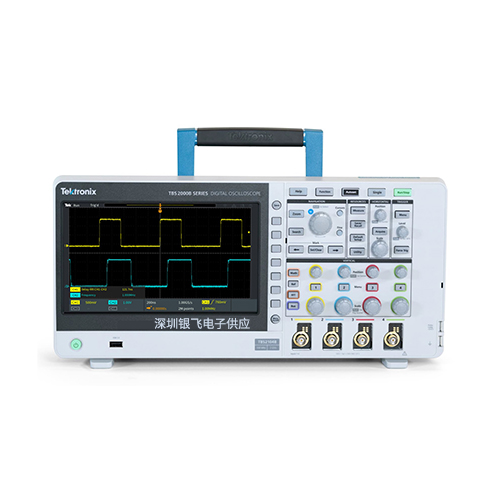

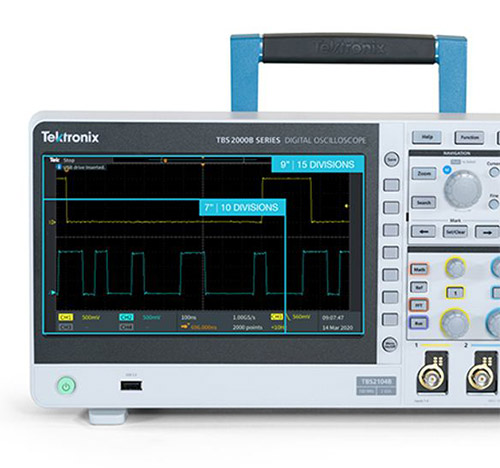

TBS2000B通过大图像查看更多
如果能查看更多信号,您就会更快发现异常。TBS2000B数字存储示波器有令人印象深刻的 9 英寸WVGA显示屏和 15 个水平分度(同类产品中),不仅可帮助您查看大图像,还可提供更清晰的图像。500 万点记录长度可让您捕获具有更高时序分辨率的长时间窗口。另外,更新后的前面板波形导航控件使您可以轻松地平移并快速浏览长记录。
准确、方便且自动地测量

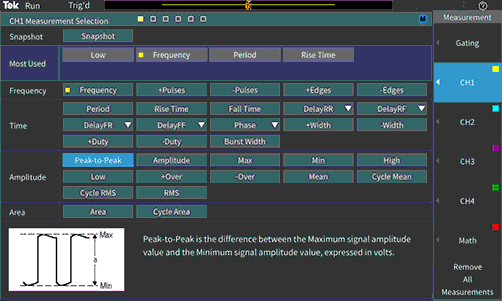

TBS2000B数字示波器具有易于使用的功能。全新的前端设计采用更高的采样率2GS/s,可降低噪声并提高有效位,从而提高测量精度。通过 32 种自动测量,您可以轻松、更准确地测量很常用的参数。借助全新的波形光标读数分析信号 — 就像教科书一样。使用自动内置功能进行基本时间和幅度测量。
新功能和选项让TBS2000B优秀的示波器表现更佳
新功能
- 5M 点记录长度,200 MHz 带宽和 2GS/s 采样率,可捕获并显示多得多的信号,从而确保更快地调试和验证设计。
- 采用全新降噪前端设计,可降低随机噪声,提高信号完整性,以及提高测量精度。
- TekVPI™ 探头接口支持具有自动缩放和单位设置功能的各种有源探头、差分探头和电流探头。

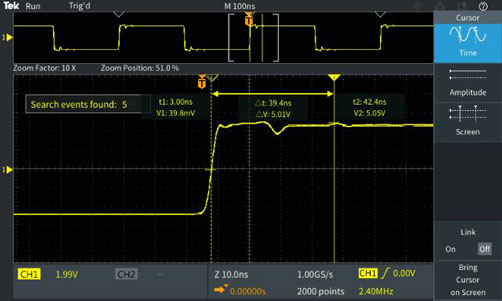

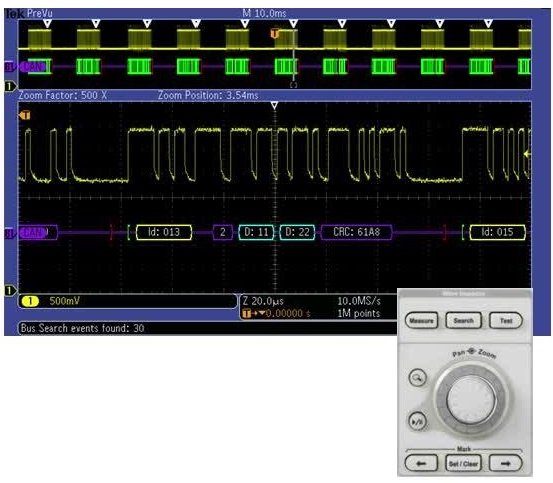

- 具有搜索和标记功能的波形光标读数可轻松识别所采集波形中发生的事件。
- 为便于教授基本概念,教师可以禁用自动设置,光标和自动测量。
- 带宽可现场升级。
轻松分享更多TBS2000系列数字示波器内容

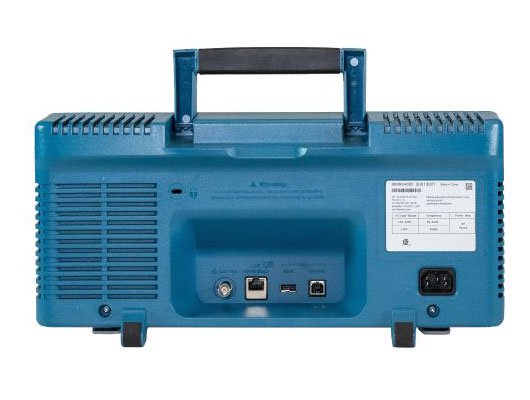

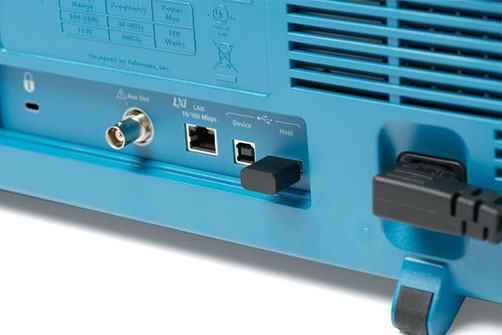

TBS2000B是靠前款通过 USBWi-Fi 加密狗提供 Wi-Fi 支持的示波器。它还具有 2 个 USB主控端口和 1 个 100-BaseT 以太网端口,使—与您的实验室合作伙伴或在全球范围内共享测量和协作变得很容易。另外,其包含的软件可让您轻松连接到您的 PC,以抓取屏幕图像和分析数据。

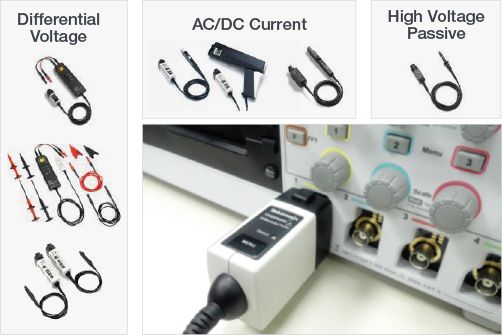

更多TBS2000系列数字示波器探头, 更多应用

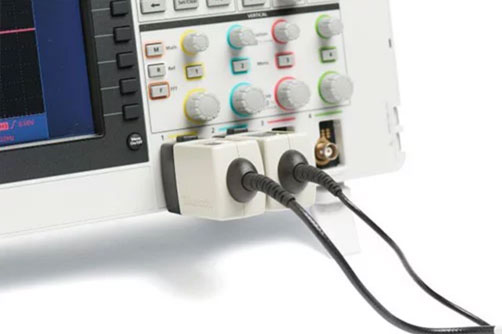

TekVPI™ 探头接口确立了标准,确保探测时易于使用。除支持标准 BNC 探头外,它还可以使用很新一代有源电压和电流探头。TekVPI 可实现 TBS2000B与很新电流和差分电压探头之间的通信,简化测量设置,扩展应用范围。
TBS2000B特点
- 自动将刻度系数传到示波器。
- 示波器显示器上会显示探头指导信息(如开口错误、偏置设置和消磁要求)。
- 无需外部电源即可为探头供电。

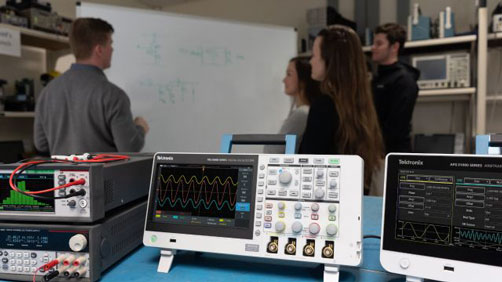

一款功能强大的学习工具
TBS2000B的功能使学习工程基础知识变得更容易,让学生可以亲手实践。所有教室和实验室资源
特点
HelpEverywhere在您浏览关键菜单时提供即时提示,包括测量信息、应用程序提示以及文字和图形形式的一般指导。
TekSmart Lab™ 网络软件可帮助讲师从一台 PC 设置和监测多台仪器。
课件生态环境可让讲师将信息加载到 TBS2000B,以便在实验室中帮助学生。
可以禁用自动设置、光标和自动测量,为便于教授基本概念
意外发生。 确保您受到保护
我们拥有业内独具优势的意外损坏保护的计划。 是的,其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。 使用我们的“全面呵护计划”降低意外维修或更换成本。
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 |
---|---|---|---|---|
TBS2072B | 70 MHz | up to 2 GS/s | 5 Mpoints | 2 |
TBS2102B | 100 MHz | up to 2 GS/s | 5 Mpoints | 2 |
TBS2074B | 70 MHz | up to 2 GS/s | 5 Mpoints | 4 |
TBS2202B | 200 MHz | up to 2 GS/s | 5 Mpoints | 2 |
TBS2104B | 100 MHz | up to 2 GS/s | 5 Mpoints | 4 |
TBS2204B | 200 MHz | up to 2 GS/s | 5 Mpoints | 4 |
泰克TBS2000B |
Keysight X2000 |
|
---|---|---|
显示器 | 9 英寸 (800x480) | 8.5 英寸 |
水平网格 | 15 | 10 |
波形显示与菜单关闭 | 100% 波形显示,带菜单关闭 | 80% 波形显示,无菜单关闭 |
记录长度 | 5M 点 |
100K 点(标配) 1M 点(标配) |
连接能力 | Wi-Fi 加密狗支持、USB、LAN | USB,可选 LAN,GPIB,不支持 WiFi |
通道数 | 2 或 4 | 2 或 4 |
带宽 | 可达 200Mhz | 可达 200Mhz |
采样率 | 高达 2 GS/s | 高达 2 GS/s |
自动测量 | 32 | 24 |
灵活的探头支持 | 适合有源探头、差分探头和电流探头的 TekVPI 接口支持探头通信,无需外部电源 | 标准 BNC 接口,无探头电源和通信 |
测量 | 光标测量,带波形上读数 | 光标测量读数位于屏幕的一边 |
教育解决方案 | TekSmartLab、课件、HelpEverywhere、示波器简介 | BenchVue |
频率计数器 | 1 通道频率计数器 | 1 通道频率计数器 |
保修 | 5 年 | 5 年 |
嵌入式设计
TBS2000B示波器为嵌入式设计工程师提供9英寸大屏幕,15个水平网格,可显示的水平信号增加50%。
- 使用前面板波形导航控件可轻松平移并快速浏览长记录
- 通过 32 种自动测量,您可以测量很常用的参数
- 内置 FFT,支持快速频域分析
功率测量
TBS2000B提供灵活的探测解决方案,您无需单独的电源就可以测量更大范围内的信号。
- 利用易于使用的 TekVPI® 探头接口,支持各种电压和电流探头
- 无源探头
- 电流探头
- 差分探头
- 高压探头
- 探头自动将刻度系数传到示波器
- 有源探头由示波器供电。无需外部电源
教育
TBS2000B示波器提供全新功能,确保教师能够将更多的时间用于教授工程概念上,而将更少的时间用于实验室设置和管理上。
- 内置课件实验室查看器
- TekSmartLaB教学助手应用软件
- 能够独立地禁用自动设置、光标和测量
- 标准五年保修
- Kensington 锁
产品技术资料 | 附件 | 描述 |
---|---|---|
ACD4000B | 软提包 | |
视图 产品技术资料 | TEK-DPG | 附件,相差校正脉冲发生器信号源带 TekVPI 示波器接口 |
视图 产品技术资料 | TEK-USB-488 | USB至 IEEE488 (GPIB) 通信适配器,适用于 USBTMC-USB488 兼容泰克仪器 |
TEK-USB-WIFI | Wi-Fi 加密狗支持 TBS2000 的无线连接能力,经过 FCC 和 CE 认证 | |
视图 产品技术资料 | TPA-BNC | 探头适配器,从 TekProbe-BNC 至 TekVPI |
